Лоток тройниковый ЛМс-Т 50х50-1,2ц УТ1,5 - Н0121370331 СОЭМИ

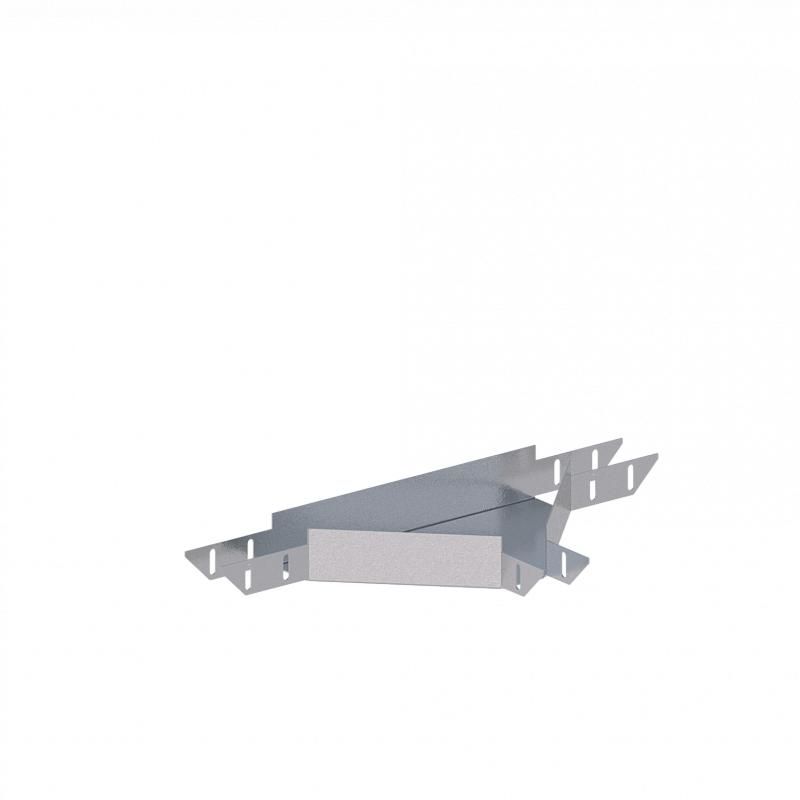

Лоток монтажный тройниковый горизонтальный сталь 1.2мм ЛУТГ.50.50.503.1.2.1, СОЭМИ - элемент системы кабельной трассы для создания T-образного ответвления в горизонтальной плоскости. Изготовлен из стали с горячим цинкованием, обеспечивает надежную фиксацию и долговечность в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Лоток тройниковый горизонтальный ЛУТГ.50.50.503.1.2.1, СОЭМИ применяется для организации разветвлений кабельных трасс на 90° в одной горизонтальной плоскости. Подходит для прокладки силовых, управляющих и слаботочных кабелей в промышленных помещениях, на производствах, в энергообъектах и объектах ЖКХ. Идеально сочетается с прямыми лотками такого же сечения - позволяет сохранить единый уровень трассы без перепадов.

Технические характеристики

• Тип изделия: тройниковый лоток, горизонтальное ответвление
• Материал: сталь
• Толщина стенки: 1,2 мм
• Высота профиля: 50 мм
• Ширина ответвления: 50 мм
• Общая длина: 503 мм
• Покрытие: горячий цинк - защищает от коррозии даже при механических повреждениях
• Цвет: серый
• Исполнение: угловое, без замка
• Климатическое исполнение: УТ1,5 - работает при температуре от −50 C до +50 C, в условиях повышенной влажности и запыленности
• Стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток тройниковый ЛУТГ.50.50.503.1.2.1, СОЭМИ совместим с прямыми лотками того же сечения (50×50 мм) и аналогичной толщины. Присоединение происходит по принципу “мама–папа”: одна сторона имеет выступ, другая - углубление, что обеспечивает плотное прилегание без зазоров. Крепление выполняется стандартным комплектом болтов, гаек и шайб, используемых для прямых участков. Монтаж возможен как на потолке, так и на стене с помощью кронштейнов или хомутов. Отсутствие замка требует обязательного закрепления всех сторон - не допускается свободное положение.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-010-05774835-2005 и рассчитано на работу в условиях, где есть риск воздействия влаги, пыли и химически активных веществ. Горячее цинкование обеспечивает электроизоляцию и снижает риск возникновения блуждающих токов. Не содержит материалов, выделяющих токсины при нагреве - безопасен для помещений с постоянным пребыванием людей.

Преимущества

• Высокая прочность благодаря толщине стали 1,2 мм - выдерживает нагрузку от большого количества кабелей
• Защита от коррозии за счет горячего цинкования - срок службы более 25 лет в промышленных условиях
• Простота сборки - совместимость с существующими комплектующими линейки СОЭМИ
• Устойчивость к перепадам температур и влажности - подходит для холодных ангаров, открытых площадок и сырых цехов

Ограничения применения

• Не предназначена для вертикальных ответвлений - только горизонтальные разветвления
• Не рекомендуется использовать в местах с частыми ударными нагрузками или вибрациями без дополнительной жесткой фиксации
• Отсутствие крышки по умолчанию - требуется докупать отдельно, если нужна герметизация
• Не подходит для установки внутри взрывоопасных зон - не имеет соответствующих взрывозащитных сертификатов

Примеры использования

• Разветвление трассы на станках ЧПУ - вывод кабелей управления к пульту с боковой стороны
• Подключение питания к конвейерной ленте через боковое ответвление
• Переход от основной трассы к распределительному щиту в цеху
• Прокладка кабелей связи между смежными секциями производственного корпуса

Практические советы

• При выборе проверьте внутренний размер лотка - он должен точно совпадать с размером прямых участков (50×50 мм)
• Для защиты от внешних воздействий всегда используйте крышку - она продлевает жизнь кабелям и предотвращает попадание мусора
• Фиксируйте все три грани тройника одинаково сильно - неравномерное затяжение вызывает деформацию
• При монтаже на вибрирующем оборудовании примените резиновые прокладки под крепления
• Запаситесь комплектом метизов заранее - они универсальны для всей линейки лотков СОЭМИ, но теряются при демонтаже
