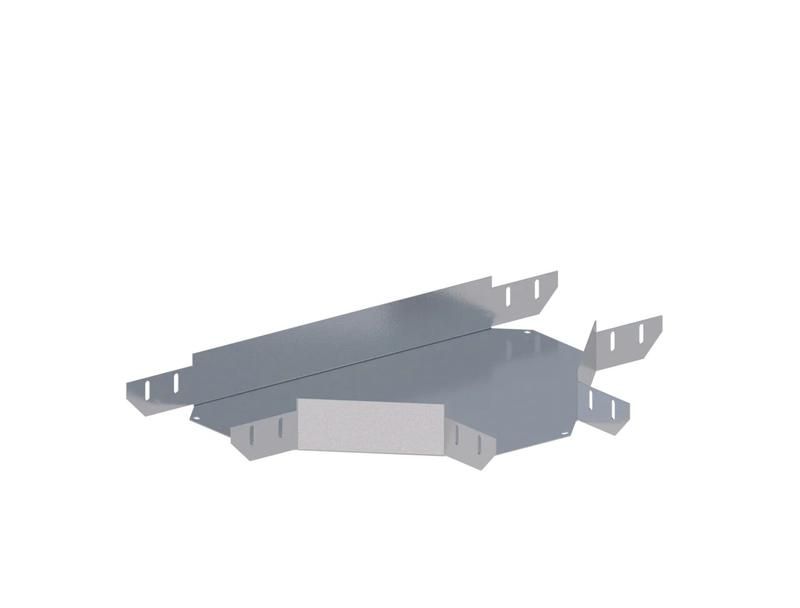

Лоток монтажный тройниковый горизонтальный сталь 1мм ЛУТГ.200.100.653.1.1 СОЭМИ Н0121370624

Лоток монтажный тройниковый горизонтальный сталь 1 мм СОЭМИ - элемент системы кабельной трассы, обеспечивающий T-образное разветвление в горизонтальной плоскости. Продукт серийно выпускается брендом СОЭМИ Ст.Оскол под артикулом н0121370624 и рассчитан на использование в промышленных условиях с повышенными требованиями к надежности.

Назначение и область применения

Лоток монтажный тройниковый горизонтальный сталь 1 мм СОЭМИ применяется для создания ответвлений в кабельных трассах, где необходимо изменить направление прохождения кабелей под углом 90° в одной горизонтальной плоскости. Подходит для прокладки силовых, управляющих и слаботочных кабелей в помещениях с высокой степенью запыленности, влаги или перепадов температур. Часто используется в цехах, на станциях автоматизации, в распределительных пунктах и на объектах энергетики.

Технические характеристики

• Материал: сталь с горячецинковым покрытием - обеспечивает коррозионную стойкость и долговечность;
• Толщина стенки: 1 мм - достаточна для жесткости при нагрузках до 100 кг/м²;
• Габариты: длина 653 мм, высота 100 мм - совместима с лотками стандартного сечения 200×100 мм;
• Исполнение: УТ1,5 - предназначена для работы при температурах от −40C до +45C и влажности до 98% при 25C;
• Конструкция: без замка - требует фиксации болтовыми соединениями;
• Стандарт: ТУ 3449-010-05774835-2005 - соответствует внутренним техническим условиям производства.

Совместимость и монтаж

Лоток монтажный тройниковый горизонтальный сталь 1 мм СОЭМИ соединяется с прямыми лотками того же сечения (200×100 мм) по системе “мама-папа”: один край имеет выступ, другой - паз. Монтаж выполняется с использованием стандартного комплекта метизов (болты, гайки, шайбы), применяемого для прямых участков. Крышка не входит в базовую комплектацию - при необходимости заказывается отдельно. Отсутствие замка позволяет легко демонтировать участок без повреждения конструкции.

Безопасность и стандарты

Изделие выполнено в соответствии с ТУ 3449-010-05774835-2005, что гарантирует соответствие требованиям к механической прочности и химической стойкости покрытия. Горячее цинкование защищает металл от электрохимической коррозии, снижает риск возникновения точечных дефектов. Конструкция не содержит острых кромок, исключает травмы при монтаже. Наличие климатического исполнения УТ1,5 подтверждает безопасность эксплуатации в условиях повышенной влажности и перепадов температур.

Преимущества

• Цинковое покрытие увеличивает срок службы в агрессивных средах без дополнительной защиты;
• T-образная форма позволяет экономить место при прокладке трасс с множеством ответвлений;
• Стандартизированная система соединения “мама-папа” ускоряет сборку и минимизирует ошибки монтажа;
• Производство по собственным ТУ обеспечивает однородность партий и предсказуемые параметры;
• Отсутствие замка упрощает обслуживание и модификацию трассы без замены всего участка.

Ограничения применения

• Не предназначен для вертикальных ответвлений - только для горизонтальных трасс;
• Рекомендовано использовать только с лотками такого же сечения (200×100 мм);
• Без крышки не обеспечивает защиту от внешних воздействий - требуется установка крышки при наличии пылевых или влагозагрязненных зон;
• Не рекомендуется для применения в местах постоянного механического воздействия (например, рядом с движущимися механизмами без бронирования).

Примеры использования

• Разветвление кабельной трассы от главного канала к группе станков на конвейере;
• Подключение датчиков и контроллеров в распределительном щите с несколькими выходами;
• Обход препятствий (колонн, трубопроводов) в производственном корпусе путем формирования T-образного перехода;
• Модульная прокладка кабелей в новых и реконструируемых объектах с частыми изменениями схемы.

Практические советы

• Перед монтажом проверьте совпадение сечения лотка с другими элементами трассы - даже небольшое расхождение нарушает герметичность соединения;
• При использовании в сырых помещениях обязательно установите крышку - она продлит срок службы кабелям внутри;
• Фиксируйте все соединения болтами с усилием, указанным в инструкции производителя - недостаточно затянутые соединения вызывают люфт и шум при вибрации;
• Артикул н0121370624 можно закупать как единичные экземпляры, так и крупными партиями - производитель СОЭМИ Ст.Оскол гарантирует стабильность поставок;
• При замене старого лотка - сохраняйте оригинальные метизы: они совместимы только с этим типом конструкции.
