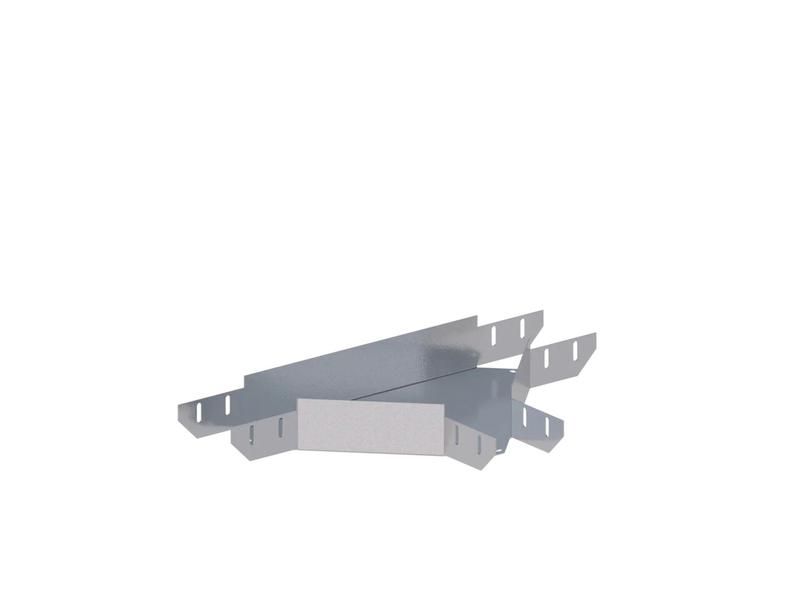

Лоток монтажный тройниковый горизонтальный сталь 1мм ЛУТГ.100.100.553.1.1 СОЭМИ Н0121370622

Лоток монтажный тройниковый горизонтальный сталь 1 мм СОЭМИ - элемент системы кабельной трассы, обеспечивающий T-образное разветвление в горизонтальной плоскости. Произведён из стали с горячим цинкованием, соответствует требованиям ТУ 3449-010-05774835-2005 и подходит для прокладки силовых и слаботочных кабелей в промышленных условиях. Артикул н0121370622, бренд - СОЭМИ Ст.Оскол.

Назначение и область применения

Лоток монтажный тройниковый горизонтальный сталь 1 мм СОЭМИ применяется для создания ответвлений в кабельных трассах, где необходимо изменить направление прохождения кабелей под углом 90° в одной горизонтальной плоскости. Подходит для систем, требующих распределения кабелей между несколькими направлениями - например, на участках с оборудованием, расположенном перпендикулярно основной трассе.

Используется в промышленных объектах: на заводах, в цехах, энергообъектах, автоматизированных линиях. Применяется совместно с прямыми лотками того же сечения. Может использоваться как с крышкой, так и без неё - в зависимости от условий эксплуатации.

Технические характеристики

• Материал: сталь толщиной 1 мм с горячим цинкованием - устойчив к коррозии, долговечен в агрессивных средах
• Габариты: длина 553 мм, высота 100 мм; сечение 100×100 мм
• Климатическое исполнение: УТ1,5 - рассчитан на работу при температуре от −50 C до +45 C, повышенной влажности и запылённости
• Тип соединения: “мама–папа” - обеспечивает плотное и быстрое соединение с прямыми лотками без дополнительных переходников
• Замок: отсутствует - требуется фиксация болтами или заклёпками
• Стандарт: изготовление по ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток монтажный тройниковый горизонтальный сталь 1 мм СОЭМИ совместим с любыми прямыми лотками СОЭМИ сечением 100×100 мм и толщиной стенки 1 мм. Соединение происходит за счёт взаимного введения бортов - один лоток входит внутрь другого (“мама–папа”).

Фиксация выполняется стандартным комплектом метизов (болты, гайки, шайбы), таким же, как для прямых лотков. Крышка (при необходимости) крепится на те же точки крепления. Монтаж возможен как на кронштейнах, так и на потолке/стене с помощью хомутов или опорных конструкций. Рекомендуется соблюдать равномерную нагрузку на все три ветви тройника.

Преимущества

• Цинкование повышает коррозионную стойкость - особенно важно в помещениях с высокой влажностью или агрессивными средами
• Простая система соединения “мама–папа” снижает время монтажа и исключает необходимость в специальных адаптерах
• Стандартизированная форма позволяет использовать универсальные крепёжные комплекты
• Производство по ТУ гарантирует точность геометрии и однородность партий

Ограничения применения

• Не предназначена для вертикальных разветвлений - только для горизонтального расположения
• Отсутствие замка требует обязательной механической фиксации - нельзя использовать в вибрационных зонах без надёжного крепления
• Рекомендовано применять только с лотками такого же сечения и толщины - использование с другими моделями может нарушить герметичность и прочность соединения
• Не рекомендуется для открытого монтажа в условиях постоянного воздействия осадков без крышки

Примеры использования

• Разветвление кабельной трассы от главного канала к станку, расположенному перпендикулярно
• Подключение питания к группе контроллеров, установленных вдоль двух смежных стен
• Обход препятствий (колонн, труб) путём формирования T-образного ответвления в пределах одного уровня
• Системы управления на конвейерах, где кабели должны расходиться к трём различным точкам обслуживания

Практические советы

• Перед установкой проверьте, что все лотки в трассе имеют одинаковое сечение и толщину - это обеспечит правильное соединение
• При использовании крышки убедитесь, что она полностью закрывает все три ветви тройника - иначе возможен доступ пыли и влаги
• Для вибрационных зон используйте дополнительно антивибрационные прокладки и двойную фиксацию болтов
• При прокладке длинных трасс с множеством тройников - планируйте шаг крепления не более 1,5 м, чтобы избежать прогиба
• Артикул н0121370622 - всегда сверяйтесь с ним при заказе, поскольку другие модели СОЭМИ могут иметь отличные габариты даже при том же названии
