Лоток тройниковый ЛМс-Т 100х50-1,5ц УТ1,5 - Н0121370342 СОЭМИ

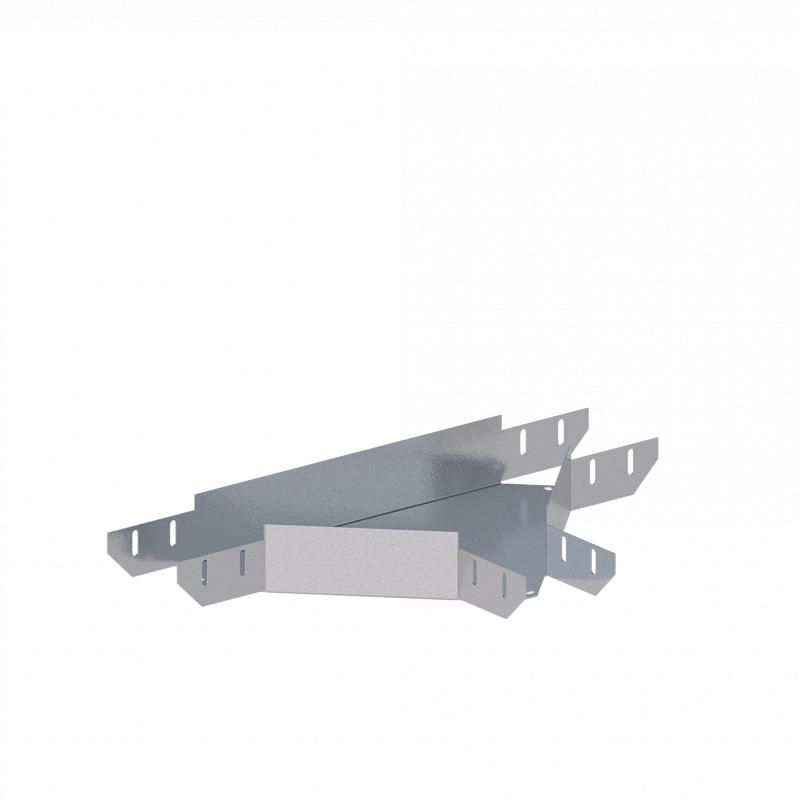

Лоток монтажный тройниковый горизонтальный сталь 1.5мм 100х50 ЛУТГ.100.50.553.1.5.1, СОЭМИ - элемент системы кабельной трассы, обеспечивающий T-образное разветвление в горизонтальной плоскости. Изготовлен из стали с горячим цинкованием, соответствует требованиям ТУ 3449-010-05774835-2005 и подходит для прокладки силовых и слаботочных кабелей на объектах с повышенными требованиями к долговечности.

Назначение и область применения

Лоток тройниковый горизонтальный ЛУТГ.100.50.553.1.5.1, СОЭМИ применяется для создания ответвлений в кабельных трассах без изменения уровня прокладки. Подходит для организаций, где требуется распределение кабелей между несколькими направлениями - например, на производствах, в распределительных пунктах, на станциях автоматизации.

• Разветвляет основную трассу под углом 90° в одной плоскости
• Не требует перепада высоты - работает исключительно в горизонте
• Подходит для систем с большим количеством точек подключения

Технические характеристики

• Тип изделия: тройниковый лоток горизонтальный
• Материал: сталь, толщиной 1,5 мм
• Покрытие: горячий цинк - защищает от коррозии в условиях повышенной влажности и агрессивной среды
• Габариты: ширина ответвления 100 мм, высота 50 мм, длина 553 мм
• Тип соединения: винтовое - фиксируется болтами к прямым участкам лотка
• Исполнение: угловое - формирует поворот под 90°
• Цвет: серый (естественный цвет цинкового покрытия)
• Климатическое исполнение: УТ1,5 - рассчитан на работу при температуре от −40C до +40C и влажности до 98%
• Стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток тройниковый ЛУТГ.100.50.553.1.5.1, СОЭМИ совместим только с прямыми лотками такого же сечения - 100×50 мм. Присоединение происходит по принципу “мама–папа”: одна сторона имеет выступ, другая - углубление, что обеспечивает плотное прилегание без зазоров.

• Фиксация выполняется стандартным комплектом болтов и гаек, используемых для прямых лотков этого типа
• Замковое соединение отсутствует - надежность обеспечивается только винтовыми креплениями
• При установке важно соблюдать равномерность затяжки болтов - переусиливать нельзя, чтобы не деформировать стенки
• Крышка продается отдельно; при необходимости укладки кабеля с защитой от внешнего воздействия рекомендуется использовать её

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3449-010-05774835-2005, которые регламентируют механическую прочность, коррозионную стойкость и допустимые нагрузки. Горячее цинкование обеспечивает электроизоляцию поверхности и снижает риск возникновения блуждающих токов. Климатическое исполнение УТ1,5 позволяет применять лоток в помещениях с повышенной влажностью и на открытых площадках при условии защиты от прямого попадания осадков.

Преимущества

• Высокая механическая прочность благодаря толщине стали 1,5 мм - выдерживает значительные нагрузки от кабелей и внешних воздействий
• Защита от коррозии за счет горячего цинкования - увеличивает срок службы до 25+ лет даже в агрессивных средах
• Простота сборки - не требует специальных инструментов, все крепежи универсальные
• Совместимость с другими элементами серии - легко масштабируется в крупные системы

Ограничения применения

• Не предназначена для вертикальных разветвлений - только горизонтальное расположение
• Не подходит для мест с постоянным механическим ударным воздействием - возможна деформация стенок
• Не является герметичным решением - при необходимости защиты от воды/пыли следует использовать крышки и дополнительные уплотнители
• Не рекомендуется для применения в условиях температур ниже −40C или выше +40C без дополнительной теплоизоляции

Примеры использования

• На конвейерной линии - разводка кабелей питания и управления к нескольким станкам
• В распределительном щите - организация выхода кабелей к группе потребителей
• На производстве - переход от главной трассы к локальным пунктам контроля
• В логистических комплексах - прокладка кабелей к датчикам и световым указателям вдоль нескольких проходов

Практические советы

• Перед монтажом проверьте внутренние размеры - ширина 100 мм и высота 50 мм должны соответствовать вашим кабелям и их количеству
• При использовании крышек убедитесь, что они также имеют такое же покрытие - иначе будет нарушена целостность антикоррозийной защиты
• Не комбинируйте этот лоток с продукцией других производителей без проверки совпадения габаритов и формы соединения
• При длительной эксплуатации в сыром помещении периодически осматривайте места крепления - особенно важна целостность цинкового слоя
• Для удобства сборки можно предварительно собирать секции на полу перед установкой на опоры
