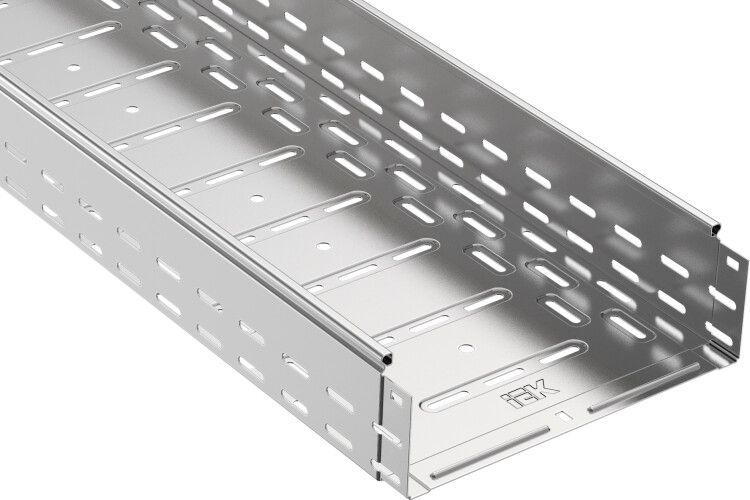

Лоток перфорированный ESCA 100х200х3000-1.0 IEK CLP10-100-200-100-3

Лоток перфорированный 100х200х3000 сталь 1мм оцинкованный от IEK - это надёжный элемент кабельной системы для прокладки силовых и слаботочных проводов в зданиях и на открытых площадках. Артикул clp10-100-200-100-3 выполнен из оцинкованной стали с перфорацией и интегрированным соединителем, что упрощает сборку и повышает долговечность.

Назначение и область применения

Лоток перфорированный 100х200х3000 сталь 1мм оцинкованный используется для прокладки кабелей напряжением до 1000 В. Подходит для внутренней и наружной установки - в производственных цехах, офисах, торговых центрах, на эстакадах и под навесами. Благодаря оцинковке и герметичности при использовании с крышкой, выдерживает высокую влажность и запылённость. Применяется в системах управления, автоматизации, телекоммуникациях и энергообеспечении.

Технические характеристики

• Размеры: 100×200×3000 мм (высота × ширина × длина)
• Материал: сталь 1 мм толщиной
• Покрытие: горячее оцинкование - защищает от коррозии
• Перфорация: да, по всей боковой стенке - позволяет фиксировать кабели хомутиками и проходить воздуху
• Исполнение: с интегрированным соединителем - исключает необходимость дополнительных креплений при стыковке
• Огнестойкость: соответствует нормам - не распространяет пламя
• Цвет: серый
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Соответствие: ГОСТ 14918-80, IEC 61537

Совместимость и монтаж

Лоток перфорированный 100х200х3000 сталь 1мм оцинкованный совместим с другими элементами серии ESCA от IEK: крышками, углами, переходниками и крепёжными деталями. Интегрированный соединитель позволяет легко состыковывать лотки без сварки - достаточно совместить замки и закрепить болтами. Монтаж осуществляется на кронштейны, подвесы или крепёжные планки. Перфорация позволяет крепить кабели через хомуты без демонтажа лотка. Для наружного монтажа рекомендуется использовать крышку для защиты от осадков.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 61537 и российскому ГОСТ 14918-80. Обеспечивает огнестойкость - не поддерживает горение и не выделяет токсичных веществ при нагреве. Оцинкованное покрытие предотвращает образование ржавчины даже в условиях повышенной влажности. Соответствует требованиям к электробезопасности при работе с кабелями до 1000 В.

Преимущества

• Удобство сборки благодаря интегрированному соединителю - снижает время монтажа
• Высокая прочность при минимальной толщине стали - экономия веса и материалов
• Перфорация по боковой стенке - позволяет легко крепить кабели и обеспечивать вентиляцию
• Долговечность - срок службы 20 лет при правильном монтаже
• Подходит для любых типов кабелей - силовые, сигнальные, сетевые

Ограничения применения

Не предназначена для постоянного погружения в воду - хотя оцинковка защищает от влаги, лоток не является водоупорным без крышки. Не рекомендуется для использования в агрессивных средах с кислотами, щелочами или солями (например, поблизости от морского побережья без дополнительной защиты). Нельзя использовать как несущую конструкцию для тяжёлого оборудования - только для кабелей. Температурный режим ограничен: не выше +50C длительно, не ниже -40C.

Примеры использования

• Прокладка кабелей питания и управления в цехах заводов
• Сборка кабельных трасс в административных зданиях
• Монтаж слаботочных систем (Wi-Fi, CCTV, IP-телефония) в торговых центрах
• Кабельные маршруты под потолком в логистических терминалах
• Наружные трассы под навесом на производственной территории

Практические советы

• При монтаже на вертикальных поверхностях используйте крепёж с шагом не более 1,5 метра
• Для длинных трасс с несколькими участками - всегда применяйте крышку, чтобы сохранить степень защиты IP65+
• Проверьте посадочные размеры перед заказом: ширина 200 мм требует свободного места минимум 220–230 мм для удобного доступа
• При необходимости резки - используйте ножницы по металлу, после чего обработайте кромки для предотвращения порезов
• Артикул clp10-100-200-100-3 совместим с крышкой clc10-100-200-100-3 - комплектуйте их вместе
