Лоток перфорированный 100х50х3000х0,6мм | SPL3510 DKC ДКС

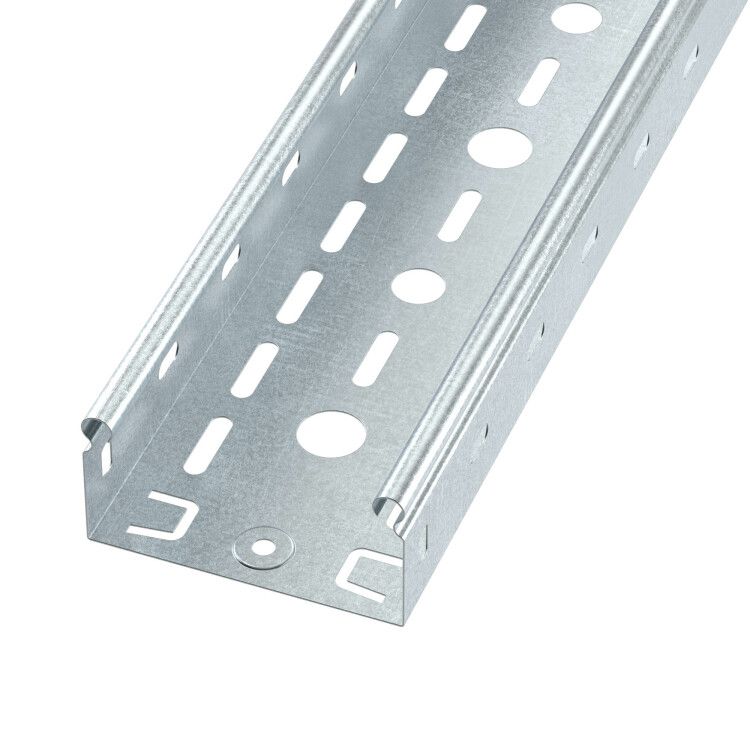

Лоток перфорированный 100х50 L3000 сталь 0.6мм S3 - легкий, прочный кабельный канал из оцинкованной стали, предназначенный для прокладки силовых и слаботочных кабелей в промышленных и коммерческих объектах. Продукт из серии S3 Combitech от DKC (ДКС), артикул spl3510, сочетает минимальную массу с высокой жесткостью за счет перфорации и оцинкованного покрытия.

Назначение и область применения

Лоток перфорированный 100х50 L3000 сталь 0.6мм S3 используется для прокладки кабелей в помещениях с умеренной влажностью и без агрессивных сред. Подходит для монтажа на стенах, потолках и в коробах. Часто применяется в системах автоматизации, на заводах, в офисных зданиях, в цехах с малой механической нагрузкой. Благодаря огнестойкости и перфорации - идеален для мест, где требуется визуальный контроль трассы и быстрый доступ к кабелям.

Технические характеристики

• Габариты: ширина 100 мм, высота 50 мм, длина 3000 мм
• Толщина материала: 0,6 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Полезное сечение: 5000 мм2
• Покрытие: холодное цинкование (цвет - серый)
• Перфорация: боковые стенки и основание - да
• Монтажная перфорация: есть - для крепления на кронштейны и крепежные планки
• Огнестойкость: соответствует требованиям к негорючим материалам
• Исполнение: без соединительного элемента - требует дополнительных фитингов

Совместимость и монтаж

Лоток перфорированный 100х50 L3000 сталь 0.6мм S3 полностью совместим с другими изделиями серии S3 Combitech от DKC: лестничными, проволочными и другими листовыми лотками. Для соединения между собой используются стандартные болтовые или замковые соединители от DKC. Монтаж осуществляется через перфорацию на кронштейнах, хомутах или направляющих профилях. Учитывайте шаг отверстий - он рассчитан под типичные крепежи 4–6 мм. Длина 3 метра позволяет минимизировать количество стыков при прямых участках трассы.

Безопасность и стандарты

Изделие соответствует требованиям к негорючим материалам (огнестойкость). Оцинкованное покрытие по методу Сендзимира обеспечивает равномерное и плотное антикоррозийное покрытие, что повышает долговечность в условиях повышенной влажности. Соответствует ГОСТ Р 50571.5.52 и рекомендациям IEC 61537 для кабельных лотков.

Преимущества

• Облегченная конструкция благодаря перфорации - снижает вес на 25–30% по сравнению с сплошными лотками
• Улучшенная теплоотдача - перфорация способствует естественному охлаждению кабелей
• Высокая скорость монтажа - наличие перфорации ускоряет крепление и позволяет легко просверливать дополнительные отверстия
• Доступ к кабелям без демонтажа - можно вводить/выводить провода сбоку
• Совместимость с экосистемой DKC - возможность смешивать компоненты одной серии без адаптеров

Ограничения применения

• Не предназначен для открытого монтажа на улице - оцинковка не гарантирует долгую защиту от атмосферных осадков и солевых воздействий
• Толщина 0,6 мм исключает применение в зонах с высокой механической нагрузкой (например, под колесами транспорта или в местах частого обслуживания)
• Без соединительного элемента - необходимо закупать отдельно фитинги для углов, переходов и ответвлений
• Не рекомендуется для прокладки кабелей с напряжением выше 1000 В без дополнительной защиты

Примеры использования

• Прокладка сигнальных кабелей управления на конвейерной линии
• Кабельные трассы в серверных помещениях и распределительных щитах
• Освещение и слаботочные сети в торговых центрах
• Системы видеонаблюдения и связи в административных зданиях
• Запасные пути для будущего расширения кабельных сетей

Практические советы

• При прокладке длинных трасс используйте опорные кронштейны с шагом не более 1,5 м - даже при малом весе прогиб возможен
• Для герметизации стыков с другими лотками используйте специальные крышки DKC - они подходят по габаритам
• При необходимости сверления дополнительных отверстий - используйте сверла по металлу 4–5 мм, чтобы не деформировать перфорацию
• Проверьте посадочный диаметр крепежа перед заказом - большинство кронштейнов DKC рассчитаны под M6
• Артикул spl3510 - это базовый элемент; для поворотов, тройников и заглушек выбирайте другие артикулы серии S3 Combitech
