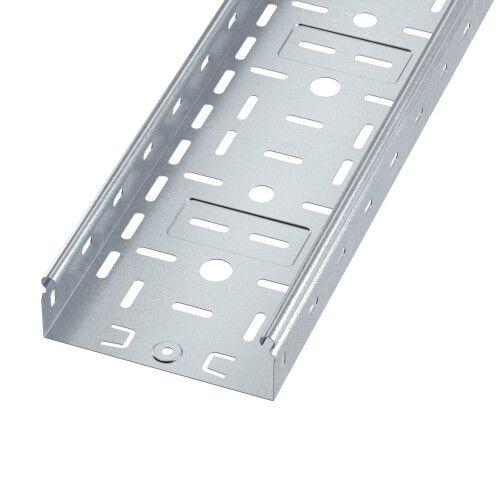

Лоток перфорированный S3 150х50х3000 0.6 мм DKC (ДКС) SPL3515

Лоток перфорированный 150х50 L3000 сталь 0.6мм S3 от DKC - легкий, прочный элемент для прокладки кабельных трасс в помещениях с умеренной нагрузкой. Серия S3 Combitech предназначена для систем, где важна скорость монтажа и совместимость с другим оборудованием ДКС.

Назначение и область применения

Лоток перфорированный 150х50 L3000 сталь 0.6мм S3 используется для прокладки слаботочных и силовых кабелей внутри зданий. Подходит для офисов, серверных, производственных цехов, АЗС, объектов ЖКХ. Благодаря перфорации и малому весу идеален для крепления на потолках, стенах и в коробах. Применяется там, где требуется доступ к кабелям для обслуживания и модификации трассы.

Технические характеристики

• Габариты: ширина 150 мм, высота 50 мм, длина 3000 мм
• Толщина материала: 0,6 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Полезное сечение: 7500 мм2 - площадь для размещения кабелей без перегрузки
• Покрытие: холодное цинкование, обеспечивающее коррозионную стойкость
• Цвет: серый
• Перфорация: есть на дне и боковых стенках - для крепления и вентиляции
• Исполнение: без разъема - требует соединения с помощью фитингов или сварки
• Огнестойкость: соответствует требованиям к негорючим материалам
• Поддерживает монтаж на большие пролеты - до 1,8 м между опорами

Совместимость и монтаж

Лоток перфорированный 150х50 L3000 сталь 0.6мм S3 полностью совместим с другими изделиями серии S3 Combitech и всей линейкой кабельных систем ДКС: лестничными, проволочными и другими листовыми лотками. Монтаж выполняется с использованием кронштейнов, хомутов или саморезов через перфорацию. Для соединения двух участков применяют болтовые стыки или специальные переходники. Учитывайте посадочные размеры крепежа - отверстия имеют шаг 40–50 мм.

Безопасность и стандарты

Изделие изготовлено из негорючего материала и соответствует нормам пожарной безопасности для внутренних кабельных трасс. Цинкование по методу Сендзимира обеспечивает равномерное покрытие без пористости, что снижает риск электрохимической коррозии. Соответствует ГОСТ Р 50571 и рекомендациям IEC 61537 для кабельных каналов.

Преимущества

• Облегченная конструкция - вес ниже аналогичных лотков толщиной 0,8–1,0 мм
• Перфорация на боковой стенке - позволяет легко крепить к профилю, трубе или решетке
• Высокая жесткость при минимальной толщине - благодаря гофрированному профилю
• Устойчивость к коррозии - цинкование Сендзимира защищает даже при повреждении покрытия
• Совместимость с продукцией ДКС - упрощает сборку комплексных систем

Ограничения применения

Не предназначен для открытых наружных установок - несмотря на оцинковку, долгосрочное воздействие осадков и УФ-излучения снизит срок службы. Не рекомендуется использовать в агрессивных средах: химических цехах, морских портах, местах с постоянным контактом с кислотами/щелочами. Недопустимо применение в качестве несущей конструкции для тяжелых кабельных bundles массой более 15 кг на метр - возможен прогиб.

Примеры использования

• Прокладка сетевых кабелей в серверной комнате
• Кабельные трассы на конвейерах в пищевой промышленности
• Системы управления и сигнализации в административных зданиях
• Электроснабжение оборудования в торговых центрах
• Сборка комбинированных кабельных систем с лестничными лотками ДКС

Практические советы

• При монтаже на длинных пролетах используйте поддерживающие кронштейны с интервалом не более 1,5 м
• Для защиты от механических повреждений в местах входа/выхода кабелей установите пластиковые вставки
• При необходимости удлинения - соединяйте два лотка S3 Combitech с помощью болтов и плоских шайб; не допускайте перекоса
• Проверьте соответствие диаметра кабелей полезному сечению 7500 мм2 - не заполняйте более чем на 60%
• Артикул spl3515 - единственный в линейке S3 Combitech с такими габаритами и толщиной; не путайте с более тяжелыми моделями
