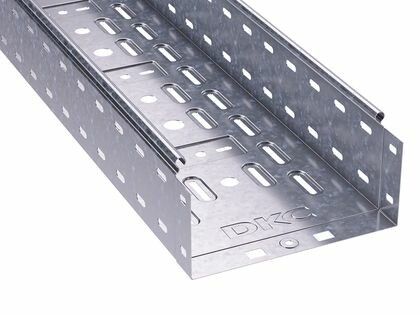

Лоток кабельный перфорированный S5 Combitech 200х100х2000 DKC (ДКС) 35333ZL

Лоток перфорированный 200х100х2000мм, цинк-ламельный от DKC (ДКС), артикул 35333zl, предназначен для прокладки силовых и слаботочных кабелей в помещениях и на открытых площадках. Его прочная конструкция, перфорация и цинк-ламельное покрытие обеспечивают долговечность, легкий монтаж и надежную защиту проводов.

Назначение и область применения

Лоток перфорированный 200х100х2000мм, цинк-ламельный используется для организации кабельных трасс в промышленных объектах, офисах, на транспорте и наружных установках. Подходит для прокладки кабелей в условиях повышенной влажности, температурных колебаний и воздействия агрессивной среды. Применяется в системах автоматизации, энергообеспечения, связи и управления.

Технические характеристики

• Размеры: 200 мм (ширина) × 100 мм (высота) × 2000 мм (длина)
• Материал: сталь оцинкованная толщиной 0,7 мм
• Покрытие: цинк-ламель - химически активная магниевая смола с частицами цинка и алюминия
• Полезное сечение: 19 700 мм2
• Перфорация боковой стенки: да - отверстия диаметром 11 мм, 17 мм, 21 мм для вывода кабелей
• Монтажная перфорация в основании: да - для фиксации к кронштейнам и опорам
• Исполнение: без разъема - требует дополнительных элементов для соединения
• Огнестойкость: соответствует требованиям пожарной безопасности
• Цвет: серый
• Степень защиты IP: IP10 при использовании крышек системы DKC

Совместимость и монтаж

Лоток перфорированный 200х100х2000мм, цинк-ламельный совместим с комплектующими серии S5 Combitech от DKC. Соединение осуществляется методом «мама-папа» - за счет точного профиля детали легко стыкуются друг с другом, образуя непрерывный контур без зазоров. Для крепления используются болты через перфорацию в дне лотка. Установка возможна на стены, потолки, кронштейны и подвесы. Не требует сварки - все работы выполняются механическим способом.

Безопасность и стандарты

Лоток перфорированный 200х100х2000мм, цинк-ламельный соответствует нормам пожарной безопасности благодаря огнестойкой конструкции. Цинк-ламельное покрытие не выделяет токсичных веществ при нагреве. Электрохимическая защита снижает риск возникновения гальванических процессов при контакте с другими металлами. Рекомендовано использовать с крышками для достижения степени защиты IP10.

Преимущества

• Высокая несущая способность - за счет формованной подформовки жесткость увеличена на 54%
• Уменьшенный вес - перфорация снижает массу без потери прочности
• Защита от коррозии - цинк-ламельное покрытие эквивалентно горячему цинкованию по сроку службы
• Удобство монтажа - система «мама-папа» позволяет собирать трассы быстрее, чем классические лотки
• Защита кабелей - закругленные края и гладкая поверхность исключают повреждение изоляции при прокладке
• Гибкость - возможность вывода кабелей через перфорацию без резки лотка

Ограничения применения

• Не предназначен для постоянного погружения в воду - даже с крышками степень защиты IP10 допускает лишь защиту от капель и вертикального попадания воды
• Не рекомендуется для использования в агрессивных химических средах (например, кислоты, щелочи) - цинк-ламель устойчив, но не является промышленным антикоррозийным покрытием для таких условий
• Без разъема - требуется использование дополнительных соединителей, уголков, переходников и крышек для полноценной сборки трассы
• Толщина стали 0,7 мм - не подходит для нагрузок выше 80 кг/м при максимальном заполнении сечения

Примеры использования

• Прокладка кабелей питания и управления на заводах и производственных линиях
• Кабельные трассы в серверных комнатах и распределительных пунктах
• Наружные маршруты для кабелей связи на территории предприятий
• Электроснабжение оборудования в пищевых и фармацевтических цехах - благодаря легкому мытью и устойчивости к влаге
• Аварийные и резервные линии в системах освещения и сигнализации

Практические советы

• При выборе длины учтите, что лоток имеет фиксированную длину 2 метра - для длинных трасс используйте несколько элементов с соединителем
• Для крепления к металлическим поверхностям используйте самонарезающие винты - они лучше работают с перфорацией в основе
• Если нужна герметизация - обязательно устанавливайте крышки серии S5 Combitech; без них защита будет только IP10
• При прокладке в местах с частыми вибрациями - дополнительно фиксируйте лоток каждые 1–1,5 метра
• Проверьте посадочные отверстия перед монтажом - они должны быть свободными от заусенец, чтобы не повредить кабели при выводе
• Заказывайте комплектующие (углы, тройники, крышки) одновременно с лотком - они совместимы только с продукцией DKC серии S5 Combitech
