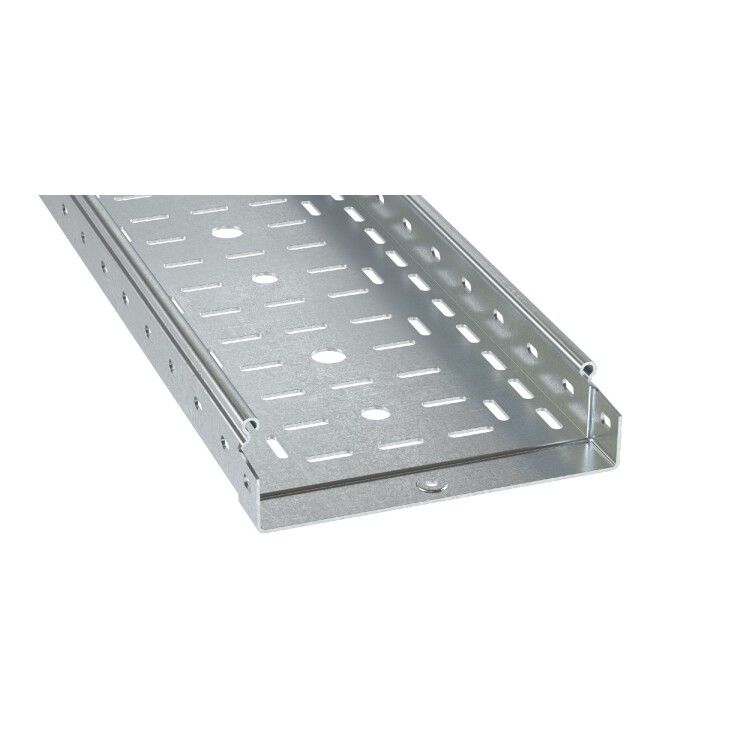

Лоток перфорированный 200х35 L3000 | SPS33520 DKC ДКС

Лоток перфорированный 200х35 L3000 от DKC (ДКС) в исполнении S5 Combitech - это прочный, оцинкованный элемент для прокладки силовых и слаботочных кабелей внутри помещений, в подполах и других компактных пространствах. Благодаря интегрированному соединителю и усиленной конструкции, он сочетает быстрый монтаж с надёжным заземлением.

Назначение и область применения

Лоток перфорированный 200х35 L3000 предназначен для укладки кабельных трасс в закрытых помещениях: офисах, производственных цехах, серверных, на объектах ЖКХ и транспорта. Его небольшая высота (35 мм) позволяет использовать его там, где важна экономия вертикального пространства - например, под подвесными потолками, в подпольях или между оборудованием. Перфорация на боковых стенках даёт доступ к кабелям без демонтажа лотка, что удобно при обслуживании и модификации систем.

Технические характеристики

• Размеры: ширина 200 мм, высота борта 35 мм, длина 3000 мм
• Материал: сталь оцинкованная горячим способом по методу Сендзимира
• Толщина стенки: 0,7 мм
• Полезное сечение: 6950 мм2 - достаточное для прокладки до 40–50 кабелей среднего сечения (например, YDY, VVGng)
• Исполнение: с интегрированным соединителем типа «мама-папа»
• Перфорация: боковые стенки и основание имеют монтажную перфорацию для фиксации кронштейнов и креплений
• Цвет: серый
• Огнестойкость: соответствует требованиям к негорючим материалам
• Усиленное исполнение: повышена жёсткость профиля за счёт формирования ребёр

Совместимость и монтаж

Лоток перфорированный 200х35 L3000 совместим с другими элементами серии S5 Combitech от DKC. Соединяется внахлёст с соседними участками через встроенный замок «мама-папа». Для фиксации используются три болта M6 и три гайки - они обеспечивают механическую прочность и непрерывный электрический контакт по всей трассе. Монтаж выполняется без сварки: достаточно выровнять лотки, вставить один в другой и затянуть крепёж. Крепление к стене или полу осуществляется через перфорацию с помощью дюбелей или анкеров. Учитывайте посадочные размеры: расстояние между отверстиями - 150 мм, диаметр отверстий - 8 мм.

Безопасность и стандарты

Горячее цинкование по методу Сендзимира гарантирует долговечную антикоррозийную защиту даже в условиях повышенной влажности. Огнестойкость соответствует нормам для внутренних кабельных трасс. Материал не содержит токсичных веществ, безопасен при работе и не выделяет вредных испарений. Продукт соответствует ГОСТ Р 50571.15 и рекомендациям ПУЭ для кабельных лотков.

Преимущества

• Замок «мама-папа» исключает необходимость дополнительных муфт - снижает количество деталей и риск сборки с перекосом
• Непрерывный контур заземления достигается без провода - металлическая связь между секциями сохраняется после установки
• Усиленная конструкция предотвращает прогиб при нагрузке, особенно важно при длинных участках
• Перфорация по всему периметру позволяет легко крепить лоток к любому типу поверхности - стене, потолку, полу
• Оцинковка по Сендзимиру устойчива к механическим повреждениям при монтаже и эксплуатации

Ограничения применения

Не предназначено для открытой прокладки на улице - хотя оцинковка защищает от коррозии, длительное воздействие осадков и УФ-излучения снизит срок службы. Не используется в агрессивных химических средах (кислоты, щёлочи, солевые растворы). Недопустимо нагружать лоток весом более 15 кг/м - превышение вызывает деформацию. Не подходит для прокладки кабелей с внешней оболочкой крупнее 30 мм в диаметре - из-за малой высоты бортов возможны трудности с заполнением и последующим закрыванием крышки (если планируется её использование).

Примеры использования

• Прокладка кабелей управления и питания на автоматизированных линиях в цехах
• Системы связи и видеонаблюдения в офисных зданиях
• Кабельные трассы в подвале или техническом этаже с ограниченным свободным пространством
• Объекты с частыми изменениями схемы - благодаря перфорации можно легко добавлять новые кабели без вскрытия всего лотка

Практические советы

• При монтаже на длинных участках (более 10 м) используйте опорные кронштейны с шагом не более 1,5 м - это предотвратит провисание
• Для защиты от пыли и влаги в местах выхода кабелей используйте переходники и заглушки серии S5 Combitech
• При необходимости удлинения - всегда соединяйте лотки внахлёст, а не торец в торец; это сохраняет целостность заземления
• Проверьте перед монтажом, чтобы все отверстия в перфорации были чистые - забитые отверстия усложнят крепление
• Артикул sps33520 - это единственный вариант этого размера в серии S5 Combitech; другие длины (1000, 2000 мм) есть в каталоге, но 3000 мм - наиболее популярный для прямых участков
