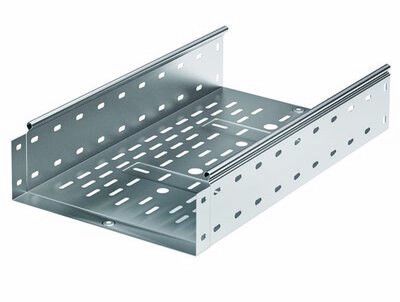

Лоток перфорированный 500х100 L2000 сталь 1мм цинк-ламель ДКС 35336ZL

Лоток перфорированный 500х100х2000мм, цинк-ламельный от DKC (ДКС) — это прочный и легкий кабельный канал из оцинкованной стали, предназначенный для прокладки силовых и слаботочных сетей в помещениях и на открытых площадках. Артикул 35336zl входит в серию S5 Combitech и сочетает высокую механическую надежность с антикоррозийной защитой.

Назначение и область применения

Лоток перфорированный 500х100х2000мм, цинк-ламельный используется для организации кабельных трасс в промышленных объектах, офисах, на транспорте и в условиях повышенной влажности. Подходит для прокладки кабелей на стенах, потолках, в каналах и на эстакадах. Применяется там, где важны доступ к кабелям, вентиляция и быстрый монтаж — например, на заводах, в АЗС, в системах автоматизации.

Технические характеристики

• Размеры: ширина 500 мм, высота 100 мм, длина 2000 мм
• Материал: сталь оцинкованная толщиной 1 мм
• Покрытие: цинк-ламель — химически активная магниевая смола с частицами цинка и алюминия
• Полезное сечение: 49 500 мм²
• Перфорация боковой стенки: да — отверстия диаметрами 11 мм, 17 мм, 21 мм для вывода кабелей
• Монтажная перфорация: да — для фиксации кронштейнов и креплений
• Огнестойкость: соответствует требованиям к негорючим материалам
• Цвет: серый
• Исполнение: без разъема — требует соединения с другими элементами системы

Совместимость и монтаж

Лоток перфорированный 500х100х2000мм, цинк-ламельный совместим с комплектующими серии S5 Combitech от DKC. Соединение осуществляется методом “мама-папа” — защелкивающиеся края обеспечивают плотное и герметичное стыкование без дополнительных деталей. Для крепления используются стандартные кронштейны через монтажную перфорацию. Установка возможна на вертикальные и горизонтальные поверхности. Крышки (входят в систему) повышают степень защиты до IP10 — против попадания крупного мусора и капель воды.

Безопасность и стандарты

Лоток перфорированный 500х100х2000мм, цинк-ламельный изготовлен из негорючего материала и соответствует нормам безопасности для кабельных систем. Цинк-ламельное покрытие обеспечивает электрохимическую защиту, снижая риск возникновения гальванических процессов. Наличие перфорации исключает перегрев кабелей при длительной нагрузке.

Преимущества

• Высокая несущая способность благодаря формованному профилю — усиление конструкции повышает жесткость на 54%
• Уменьшенный вес за счет перфорации — удобнее транспортировать и монтировать
• Антикоррозийная защита уровня “горячего цинка”, но без термического нанесения — сохраняет целостность стали даже при резке и сверлении
• Открытая конструкция позволяет легко контролировать состояние кабелей и проводить обслуживание
• Система “мама-папа” сокращает время сборки на 30–40% по сравнению с болтовыми соединениями

Ограничения применения

• Не предназначен для постоянного погружения в воду — IP10 защищает лишь от капель и пыли, но не от струй или затопления
• Не рекомендован для установки в зонах с воздействием агрессивных химических сред (например, кислоты, щелочи)
• Толщина стали 1 мм достаточна для большинства задач, но при больших сосредоточенных нагрузках (>80 кг/м) требуется дополнительная опора каждые 1,5 м
• Без крышек система не защищена от оседания пыли и насекомых — для таких условий используйте крышки S5 Combitech

Примеры использования

• Прокладка кабелей управления на конвейерной линии в пищевом производстве
• Кабельные трассы в распределительном пункте на открытой площадке
• Подвесные трассы для сигнализации и связи в административных зданиях
• Обвязка оборудования на энергообъектах — лоток выдерживает вибрацию и температурные колебания

Практические советы

• При резке лотка перфорированный 500х100х2000мм, цинк-ламельный используйте ножницы по металлу — кромка остается защищенной, не требует дополнительной обработки
• Учитывайте посадочные размеры: внутренняя ширина 495 мм, поэтому выбирайте кабели с учетом свободного заполнения не более 60% сечения
• Для длинных трасс (более 10 м) устанавливайте компенсационные участки — тепловое расширение стали может вызвать деформацию
• При монтаже на потолке используйте анкерные крепления с шагом не более 1,8 м — особенно при наличии нескольких лотков в одной трассе
• Серый цвет не маскирует грязь — для чистых помещений (лаборатории, медицинские учреждения) рассмотрите возможность использования крышек
