Лоток перфорированный 50х100х3000-1,2 | CLP10-050-100-120-3 IEK

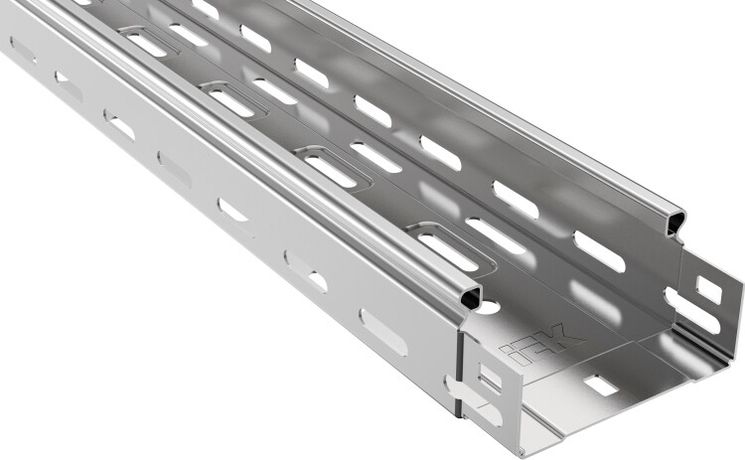

Лоток перфорированный 50х100х3000-1.2 сталь оцинкованная от IEK - это элемент кабеленесущей системы, предназначенный для упорядоченной прокладки силовых и слаботочных кабелей до 1000 В. Артикул clp10-050-100-120-3 выполнен из оцинкованной стали с перфорацией и интегрированным соединителем, что упрощает сборку и повышает надёжность монтажа.

Назначение и область применения

Лоток перфорированный 50х100х3000-1.2 сталь оцинкованная используется для прокладки кабелей в кабельных трассах внутри и снаружи зданий. Подходит для промышленных объектов, офисов, торговых центров, жилых комплексов и наружных установок под навесом. Благодаря оцинкованному покрытию и высокой степени защиты, его можно применять в условиях повышенной влажности, в том числе в сырых помещениях. Лоток совместим с крышками - при их установке система становится герметичнее и защищённее от пыли, влаги и механических повреждений.

Технические характеристики

• Форма: прямоугольный профиль 50×100 мм
• Длина: 3000 мм
• Толщина стенки: 1,2 мм
• Материал: холоднокатаная сталь с оцинковкой (конвейерный или горячий способ)
• Покрытие: цинк - антикоррозийная защита, серый цвет
• Перфорация: по всей боковой стенке и на монтажной поверхности - для фиксации кронштейнов и креплений
• Исполнение: с интегрированным соединителем - позволяет легко состыковывать лотки без дополнительных деталей
• Огнестойкость: соответствует требованиям к негорючим материалам
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Норматив: ГОСТ 14918-80, соответствие IEC 61537

Совместимость и монтаж

Лоток перфорированный 50х100х3000-1.2 сталь оцинкованная совместим с другими элементами системы ESCA от IEK: углами, переходниками, крышками и крепёжными элементами. Интегрированный соединитель позволяет быстро и точно стыковать лотки друг с другом - зазор между секциями минимальный, нагрузка распределяется равномерно. Для крепления используются саморезы или болты через перфорацию. Монтаж возможен на стенах, потолках, опорах и специальных кронштейнах. Установка не требует сварки - всё собирается на болтах.

Безопасность и стандарты

Лоток соответствует требованиям ГОСТ 14918-80 и международному стандарту IEC 61537, который регламентирует безопасность кабеленесущих систем. Огнестойкость обеспечивается за счёт стального основания и отсутствия горючих компонентов. Цинковое покрытие предотвращает образование токсичных продуктов коррозии. Продукт не выделяет вредных веществ при нагреве и не поддерживает горение.

Преимущества

• Высокая прочность благодаря толщине 1,2 мм и качественному оцинкованию
• Удобство монтажа: перфорация и интегрированный соединитель снижают время сборки
• Доступ к кабелям: перфорация позволяет легко провести контроль, заменить или добавить провода без демонтажа
• Устойчивость к коррозии: оцинковка защищает даже при контакте с влагой и химически активной средой
• Совместимость с широким спектром аксессуаров ESCA - возможность создания любой конфигурации трассы

Ограничения применения

Не рекомендуется использовать лоток перфорированный 50х100х3000-1.2 сталь оцинкованная в условиях постоянного прямого контакта с открытой водой (например, под дождём без навеса) или в агрессивных химических средах (кислоты, щёлочи, солевые растворы). Также не следует применять его там, где требуется полная герметизация - для этого нужна крышка и герметизирующие уплотнители. Нагрузка на один лоток ограничена массой кабелей; при большой плотности заполнения необходимо проверить допустимую нагрузку на крепление.

Примеры использования

• Прокладка кабелей питания и управления на заводе - вдоль конвейеров и станков
• Кабельные трассы в административном здании - от этажных щитов к розеткам и точкам освещения
• Наружные коммуникации под навесом - для связи, сигнализации, видеонаблюдения
• Объекты розничной торговли - прокладка кабелей в торговых залах и складских помещениях
• Жилые дома - распределение слаботочных сетей (интернет, TV, домофон) в шахтах и коридорах

Практические советы

• При выборе длины учтите, что 3 метра - стандартная длина; для длинных трасс используйте несколько лотков с соединителями
• Перед монтажом проверьте посадочные места - перфорация должна совпадать с местами крепления кронштейнов
• Для увеличения защиты всегда применяйте крышку - особенно в местах с риском попадания пыли или влаги
• Не перегружайте лоток: суммарный вес кабелей не должен превышать допустимую нагрузку на конструкцию (обычно до 15–20 кг/м)
• Артикул clp10-050-100-120-3 совместим с другими продуктами серии ESCA - все элементы имеют стандартизированные размеры
