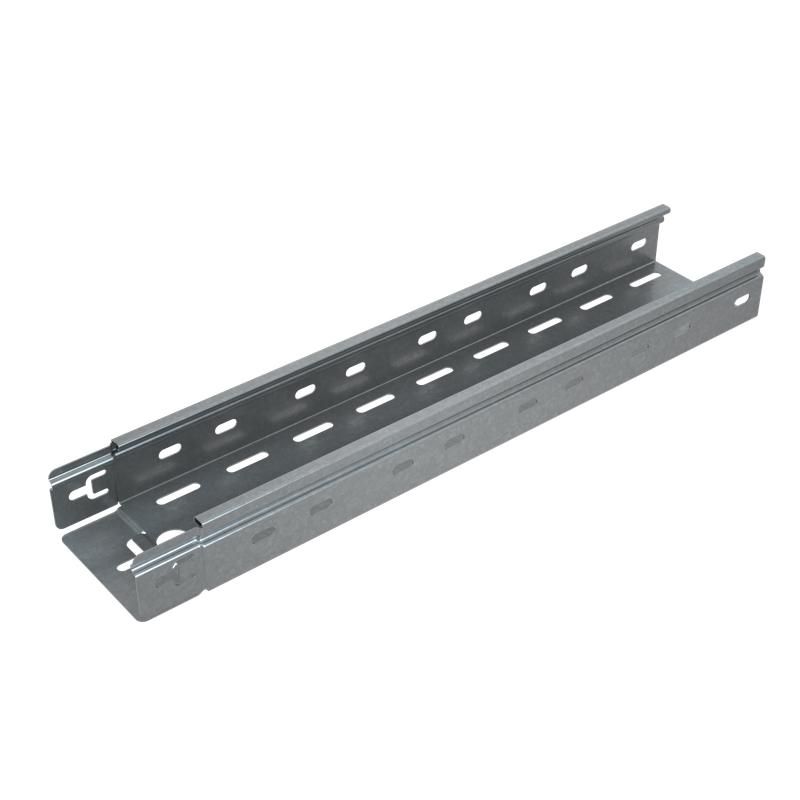

Лоток кабельный перфорированный Быстрый монтаж ПЛЮС 50x600 мм СИСТЕМА КМ PL0232

Лоток перфорированный листовой 50х600х1,2 L3000 мм оцинкованный КМ-профиль серия ПЛЮС предназначен для прокладки кабельных трасс в помещениях с умеренной влажностью. Благодаря оцинкованному покрытию и перфорированной конструкции он сочетает прочность, легкий вес и удобство монтажа - идеально подходит для систем автоматизации, энергообеспечения и телекоммуникаций.

Назначение и область применения

Лоток перфорированный листовой 50х600х1,2 L3000 мм оцинкованный КМ-профиль серия ПЛЮС применяется для прокладки силовых, сигнальных и коммуникационных кабелей внутри зданий. Подходит для установки на стенах, потолках и в технологических каналах. Использование в условиях сухого или слабоагрессивного воздуха - например, в офисах, производственных цехах, серверных, АЗС, объектах ЖКХ. Не рекомендуется для открытых площадок, повышенной влажности или химически активных сред.

Технические характеристики

• Тип изделия: перфорированный лоток листового типа
• Размеры: высота борта 50 мм, ширина 600 мм, длина 3000 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 1,2 мм
• Покрытие: холодный цинк, равномерное и плотное, соответствует требованиям к долговечности
• Полезное сечение: 28 882 мм2 - позволяет размещать значительную массу кабелей без перегрузки
• Исполнение: с интегрированным соединителем - обеспечивает быструю сборку без дополнительных фитингов
• Перфорация: боковые стенки и основание имеют отверстия для крепления и вентиляции
• Огнестойкость: соответствует нормам для внутренних кабельных трасс
• Цвет: серый
• Климатическое исполнение: У1 / УХЛ1 - допустимо использование при температуре от −40C до +40C

Совместимость и монтаж

Лоток перфорированный листовой 50х600х1,2 L3000 мм оцинкованный КМ-профиль серия ПЛЮС оснащен заводскими выступами на торцах - они обеспечивают точную стыковку без зазоров. Монтаж выполняется на кронштейнах, подвесах или крепежных планках через перфорацию в основании. Перфорированные бока позволяют закреплять лоток болтами прямо через стенку - без сверления. Соединители уже встроены, поэтому не требуют дополнительных деталей. Для герметичности и защиты от внешнего воздействия рекомендуется использовать крышку того же производителя.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 15150-69 для климатического исполнения У1/УХЛ1. Огнестойкость подтверждает соответствие требованиям к кабельным системам в помещениях. Цинковое покрытие защищает от коррозии и снижает риск возникновения электрохимической реакции между металлом и кабелями. Наличие перфорации снижает риск перегрева кабелей при длительной нагрузке.

Преимущества

• Высокая жесткость благодаря завальцованным кромкам - исключает порезы кабелей при монтаже
• Интегрированный соединитель ускоряет сборку трассы на 30–40%
• Оцинковка по методу Сендзимира гарантирует равномерное покрытие даже на кромках и угловых участках
• Перфорация в основании и боках позволяет легко фиксировать лоток любым способом - на анкерах, хомутах, профилях
• Готовые концы секций минимизируют необходимость резки и доработки на месте

Ограничения применения

• Не предназначен для эксплуатации во влажных, сырых или подземных помещениях без дополнительной защиты
• Не следует применять в средах с высокой концентрацией кислот, щелочей или солей - возможна коррозия цинка
• Не является самонесущей конструкцией - требуется надежная опора каждые 1,5–2 метра
• Без крышек не обеспечивает защиту от пыли и случайного контакта - обязательна установка крышек при наличии людей рядом с трассой

Примеры использования

• Прокладка кабелей управления на конвейерных линиях в пищевой промышленности
• Распределение сетевых кабелей в серверных помещениях
• Монтаж силовых проводов в административных зданиях и торговых центрах
• Обустройство кабельных каналов в производственных цехах с частыми изменениями компоновки оборудования

Практические советы

• При расчете количества лотков учтите, что длина одной секции - 3000 мм; при необходимости удлинения используйте только совместимые соединители из серии ПЛЮС
• Посадочные отверстия в основании рассчитаны под стандартные крепежи M6–M8 - проверьте диаметр перед заказом кронштейнов
• Для длинных трасс (более 10 м) предусмотрите компенсационные участки - металл расширяется при нагреве
• Перед монтажом удалите острые кромки на срезах, если лоток был резан - даже с завальцовкой возможны микроскопические заусенцы
• Лоток перфорированный листовой 50х600х1,2 L3000 мм оцинкованный КМ-профиль серия ПЛЮС можно комбинировать с другими изделиями этой серии - все элементы взаимозаменяемы
