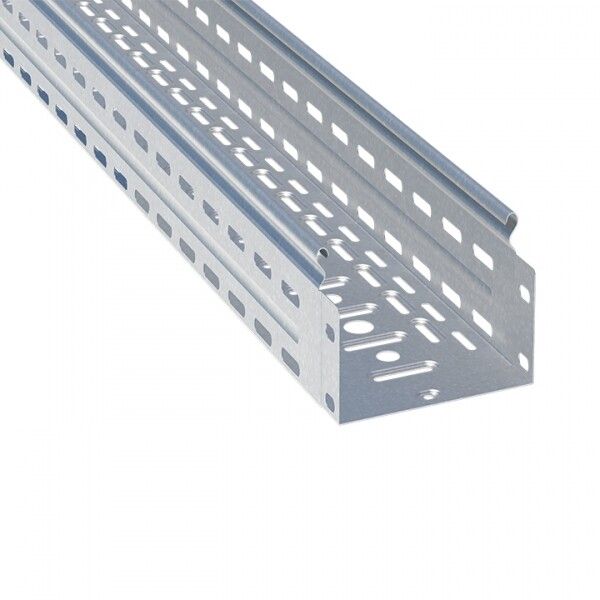

Лоток перфорированный металлический 100х100х3000-0,7мм (24м) HDZ EKF | L10010001-HDZ

Лоток перфорированный металлический 100х100х3000мм, толщина 0.7-0.8мм, оцинкованный HDZ, EKF, EKF PROxima — это прочный и универсальный элемент для открытой прокладки кабелей в промышленных, коммерческих и жилых зданиях. Благодаря оцинкованному покрытию и перфорированной конструкции, он обеспечивает надежную защиту проводов, удобство монтажа и долгий срок службы. Артикул l10010001-hdz из серии EKF-Line соответствует требованиям современных инженерных решений.

Назначение и область применения

Лоток предназначен для прокладки силовых и слаботочных кабелей в условиях, где требуется доступ к проводам для обслуживания и модернизации. Подходит для установки на стенах, потолках, полу и наклонных поверхностях. Часто используется в цехах, офисах, торговых центрах, школах, больницах и других объектах с высокими требованиями к гибкости кабельной трассы.

Технические характеристики

• Размеры: 100×100×3000 мм — внутреннее сечение 100×100 мм, длина 3 метра;
• Толщина стали: 0,8 мм — обеспечивает достаточную жесткость при минимальном весе;
• Покрытие: горячее цинкование (HDZ) — защищает от коррозии даже в агрессивных средах;
• Полезное сечение: 9800 мм² — позволяет уложить значительный объем кабелей без перегрузки;
• Перфорация: боковые стенки и основание имеют отверстия — для фиксации кронштейнами, болтами и другими креплениями;
• Цвет: серый (RAL 7035) — нейтральный, не выделяется на фоне оборудования;
• Гарантия: 84 месяца — подтверждает долговечность материала и качества производства.

Совместимость и монтаж

Лоток EKF PROxima совместим с широким спектром аксессуаров серии EKF-Line: углы, переходники, крепежи, крышки и подвесы. Монтаж выполняется через перфорацию в основании — можно закрепить на стене с помощью анкеров, шпилек или специальных кронштейнов. Отсутствие соединительного элемента требует самостоятельного подбора стыковочных деталей (например, соединителей или болтов M6/M8). Для сборки трассы рекомендуется использовать комплекты от одного производителя для гарантии точности посадки.

Безопасность и стандарты

Производится по запатентованной технологии на территории России. Соответствует требованиям ГОСТ Р 50571 и нормам безопасности для кабельных систем. Горячее цинкование повышает устойчивость к химическим воздействиям и механическим нагрузкам, снижает риск возникновения коррозии в помещениях с повышенной влажностью.

Преимущества

• Перфорация по всей поверхности — позволяет легко регулировать положение кабелей и креплений без сверления;
• Оцинкованное покрытие — исключает необходимость дополнительной антикоррозийной обработки;
• Высокая несущая способность при малом весе — упрощает транспортировку и монтаж;
• Открытая конструкция — обеспечивает быстрый осмотр и замену кабелей без демонтажа;
• Совместимость с аксессуарами EKF-Line — расширяет возможности проектирования трасс любой формы.

Ограничения применения

• Не предназначен для прокладки в местах постоянного контакта с открытым пламенем или высокотемпературными источниками;
• Не следует использовать в качестве несущего элемента для тяжелых трубопроводов или оборудования — только для кабелей;
• При использовании в условиях сильной вибрации необходимо дополнительно фиксировать кабели внутри лотка;
• Без крышки — не защищает от попадания крупной пыли, воды или посторонних предметов; для таких условий рекомендуются модели с крышкой.

Примеры использования

• Прокладка силовых кабелей питания в производственном цеху;
• Организация трассы для Ethernet, видеонаблюдения и сигнализации в офисном здании;
• Установка на потолке в торговом комплексе для скрытого вывода кабелей к светильникам и розеткам;
• Формирование вертикальной трассы между этажами с применением подвесных кронштейнов.

Практические советы

• При расчете количества кабелей учтите, что полезное сечение 9800 мм² — это максимальная загрузка, лучше оставлять 20–30% свободного места для теплоотвода и будущих добавлений;
• Для длинных прямых участков используйте два крепления на каждые 1,5–2 метра — так предотвращается прогиб;
• При необходимости соединения двух лотков выбирайте специальные стыковочные планки EKF, а не саморезы — они обеспечивают герметичность и целостность контура;
• Проверьте посадочный диаметр крепежа перед покупкой — перфорация рассчитана под стандартные болты M6-M8;
• Для помещений с высокой влажностью (подвалы, парковки) этот лоток идеален благодаря HDZ-покрытию — другие типы покрытий могут начать ржаветь уже через год.
