Лоток перфорированный Стандарт 100х100х3000 (6 м/уп) | PR16.0004 Промрукав Строитель

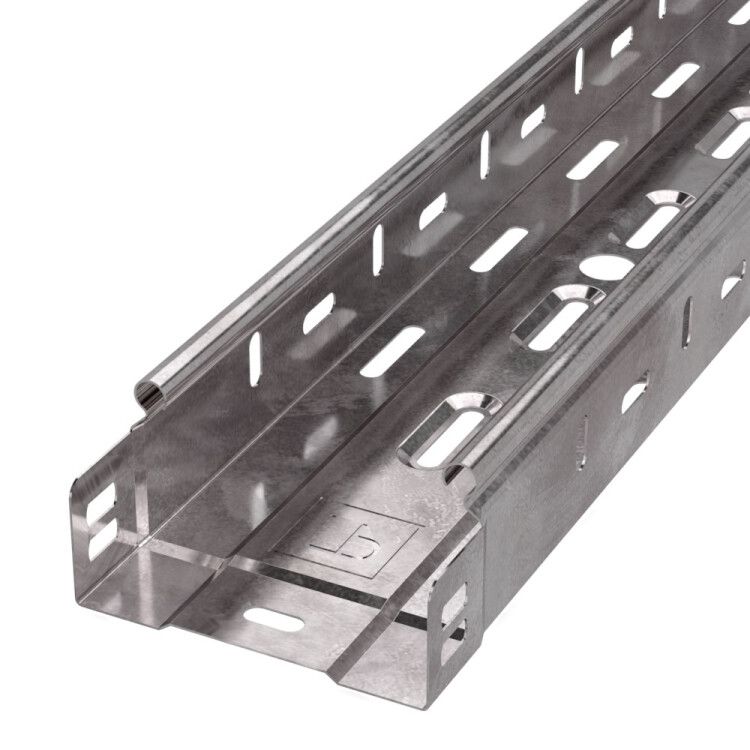

Лоток перфорированный сталь 0.7мм 100х100х3000 (6 м/уп) Стандарт Промрукав - это открытый кабельный лоток из оцинкованной стали, предназначенный для прокладки силовых и слаботочных проводов в помещениях и под навесом. Артикул pr16.0004 соответствует модели с интегрированным соединительным разъёмом, что упрощает сборку систем кабельной трассы.

Назначение и область применения

Лоток перфорированный сталь 0.7мм 100х100х3000 (6 м/уп) Стандарт Промрукав используется для прокладки кабелей и проводов в условиях открытой установки. Подходит для промышленных объектов, производственных цехов, автоматизированных линий, распределительных щитов и телекоммуникационных шкафов. Благодаря перфорации обеспечивается вентиляция и легкий доступ к кабелям для обслуживания. Места установки - внутри зданий, под навесом, в неотапливаемых помещениях с контролируемой влажностью.

Технические характеристики

• Форма: прямоугольный профиль 100×100 мм
• Длина: 3000 мм (6 метров в упаковке)
• Материал: сталь с оцинкованным покрытием по методу Сендзимира
• Толщина стенки: 0,7 мм
• Покрытие: цинк толщиной 10–22 мкм, равномерное, адгезионное
• Цвет: серый (RAL 7046)
• Перфорация: боковые стенки и основание - с отверстиями для фиксации и вентиляции
• Температура эксплуатации: от -60 C до +100 C
• Степень защиты: IP00 (без защиты от прикосновений и воды), IP20 (защита от предметов >12,5 мм и вертикальных капель)
• Норматив: ТУ 25.11.23-001-52715257-2019
• Исполнение: с интегрированным соединительным разъёмом - позволяет соединять лотки без дополнительных элементов

Совместимость и монтаж

Лоток перфорированный сталь 0.7мм 100х100х3000 (6 м/уп) Стандарт Промрукав совместим с другими элементами системы Промрукав того же типоразмера. Интегрированный разъём позволяет легко состыковывать лотки друг с другом - достаточно вставить один лоток в другой и зафиксировать. Для крепления используются хомуты, кронштейны или анкерные болты через перфорационные отверстия. Монтаж выполняется на стены, потолки или опоры. Открытый способ установки требует свободного доступа к трассе. Не рекомендуется использовать в местах с высокой механической нагрузкой или риском ударов.

Безопасность и стандарты

Лоток соответствует требованиям ТУ 25.11.23-001-52715257-2019. Степень защиты IP00/IP20 означает, что он не предназначен для работы во влажных средах, под дождём или в пыльных условиях без дополнительной защиты. Наличие цинкового покрытия снижает риск коррозии, но не делает лоток герметичным. Электробезопасность обеспечивается за счёт отсутствия напряжения на корпусе - лоток является пассивным элементом трассы.

Преимущества

• Оцинкованное покрытие по методу Сендзимира гарантирует долговечность даже при перепадах температур
• Перфорация по всей поверхности упрощает крепление кабелей, монтаж крепёжных элементов и вентиляцию
• Интегрированный разъём исключает необходимость в отдельных муфтах - экономит время и детали при сборке
• Серый цвет (RAL 7046) не выгорает на свету и хорошо сочетается с промышленными панелями
• Высокая прочность при минимальном весе - удобна для транспортировки и одиночного монтажа

Ограничения применения

• Не применяется в помещениях с постоянной повышенной влажностью, паром или агрессивными газами
• Не допускается использование в качестве несущего элемента для тяжёлых кабельных bundles свыше 15 кг/м
• IP00/IP20 не обеспечивают защиту от попадания воды - нельзя устанавливать на улице без крышки или кожуха
• Толщина 0,7 мм не рассчитана на частые механические воздействия - не подходит для зон с движением оборудования или людям
• Эксплуатация ниже -60 C или выше +100 C недопустима - заявленные в описании производителя -80…+150 C относятся к материалу, но не к целостности конструкции с разъёмом

Примеры использования

• Прокладка сигнальных кабелей между станками на конвейере
• Трассировка слаботочных проводов в серверной комнате
• Обустройство кабельных каналов в распределительных пунктах заводских линий
• Монтаж кабелей управления в холодильных камерах с регулярной мойкой (при условии отсутствия прямого контакта с водой)

Практические советы

• При заказе учтите, что длина одного лотка - 3 м, а в упаковке 6 м - значит, две единицы. Это важно для планирования количества соединителей
• Для надёжного соединения используйте только оригинальные лотки Промрукав - отличаются точностью геометрии разъёма
• Если требуется закрытая трасса - комбинируйте этот лоток с крышкой (продается отдельно)
• При монтаже на вертикальную поверхность крепите каждые 80–100 см - шаг зависит от массы кабелей
• Проверьте посадочные отверстия перед установкой - они должны быть чистыми, без заусенцев, чтобы не повредить изоляцию кабелей
