Лоток перфорированный Стандарт 500х100х3000 (6 м/уп) | PR16.0019 Промрукав Строитель

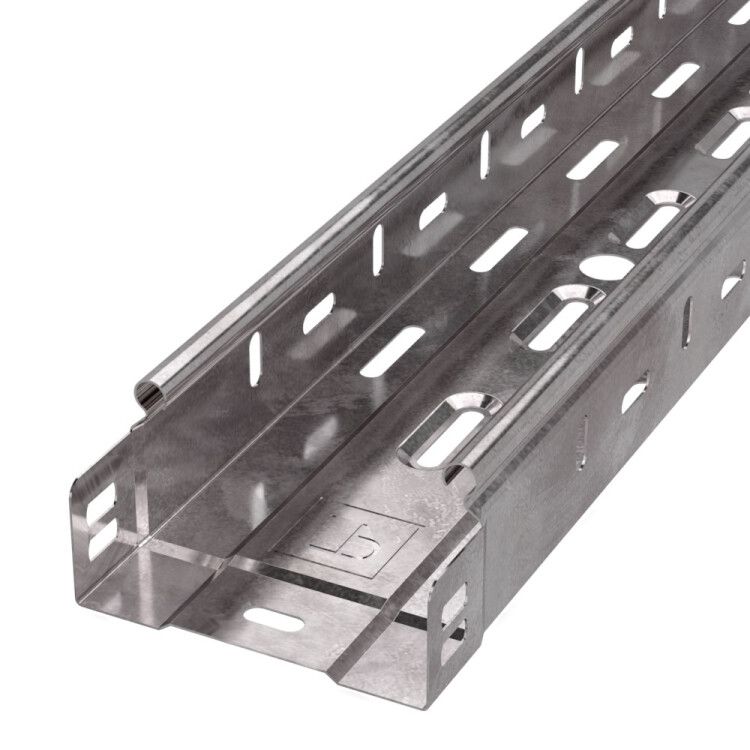

Лоток перфорированный сталь 1 мм 500х100х3000 от ПРОМРУКАВ - это прочный, оцинкованный элемент системы кабельной трассы с перфорацией по всей поверхности и интегрированным соединителем. Подходит для прокладки силовых и слаботочных кабелей в помещениях и под навесом, особенно там, где нужна вентиляция и быстрый доступ к проводам.

Назначение и область применения

Лоток перфорированный сталь 1 мм 500х100х3000 предназначен для упорядоченной прокладки кабелей и проводов в промышленных, офисных и технологических зонах. Благодаря перфорации обеспечивается естественная вентиляция, снижается вес конструкции и упрощается фиксация кабелей хомутиками. Применяется в системах автоматизации, на станках, конвейерах, в распределительных щитах и шкафах управления. Подходит для установки внутри помещений и под навесом.

Технические характеристики

• Размеры: 500 мм (ширина) × 100 мм (высота) × 3000 мм (длина)
• Толщина материала: 1 мм
• Материал: оцинкованная сталь
• Покрытие: горячий цинк (по технологии Сендзимира, толщина покрытия 10–22 мкм)
• Перфорация: есть на боковых стенках и в основании
• Исполнение: с интегрированным соединительным разъёмом
• Цвет: серый RAL 7046
• Климатическое исполнение: УХЛ2 (эксплуатация при температурах от -80 C до +150 C)

Совместимость и монтаж

Интегрированный соединительный разъём позволяет легко соединять лотки перфорированный сталь 1 мм 500х100х3000 друг с другом без дополнительных креплений - достаточно совместить замки и зафиксировать. Монтаж осуществляется на кронштейны, подвесы или крепления к стене/потолку. Для надёжной фиксации используйте болты M6–M8. Перфорация позволяет крепить кабели хомутиками прямо через отверстия - не требуется сверление. Учитывайте посадочные размеры: высота 100 мм требует свободного места для поворотов и переходов.

Безопасность и стандарты

Лоток перфорированный сталь 1 мм 500х100х3000 соответствует требованиям ГОСТ Р 50571.5.52 и рекомендациям IEC 61537 для кабельных лотков. Горячее цинкование обеспечивает долговечную защиту от коррозии даже при повышенной влажности. Температурный диапазон от -80 C до +150 C допускает применение в условиях экстремальных колебаний, включая холодильные камеры и нагреваемые зоны.

Преимущества

• Высокая механическая прочность благодаря толщине 1 мм и оцинкованной стали
• Перфорация по всем поверхностям - удобство крепления кабелей и вентиляция
• Интегрированный соединитель исключает необходимость в дополнительных муфтах
• Защитное покрытие по технологии Сендзимира - равномерное, долговечное, без потерь при гибке
• Не требует окраски после монтажа - цвет RAL 7046 сохраняется при резке и сверлении

Ограничения применения

Лоток перфорированный сталь 1 мм 500х100х3000 не предназначен для прокладки в средах с постоянным контактом с агрессивными жидкостями (кислоты, щелочи, растворители). Также не следует использовать в полностью закрытых, герметичных каналах - перфорация лишена смысла, а влага может задерживаться. Недопустимо применение вне климатического диапазона УХЛ2 - ниже -80 C или выше +150 C возможна потеря целостности покрытия.

Примеры использования

• Прокладка кабелей управления на конвейерной линии в пищевой промышленности
• Распределение сигнальных и питательных проводов в автоматизированных шкафах
• Кабельная трасса в теплицах и холодильных комплексах с перепадами температур
• Обвязка оборудования в цехах с частой модификацией схем - легко переустанавливать кабели через перфорацию

Практические советы

• При резке лотка перфорированный сталь 1 мм 500х100х3000 используйте ножницы по металлу - кромки остаются безопасными, не требуют зачистки
• Для длинных участков (>5 м) устанавливайте компенсационные зазоры между лотками - металл расширяется при нагреве
• Соединяйте лотки только по заводскому замку - самодельные крепления нарушают целостность защиты
• При использовании в сырых местах проверяйте плотность стыков - вода может попадать внутрь через перфорацию, хотя цинк выдерживает временный контакт
• Артикул pr16.0019 - один из самых популярных в серии ПРОМРУКАВ; заказывайте запасные части заранее - соединители не всегда продаются отдельно
