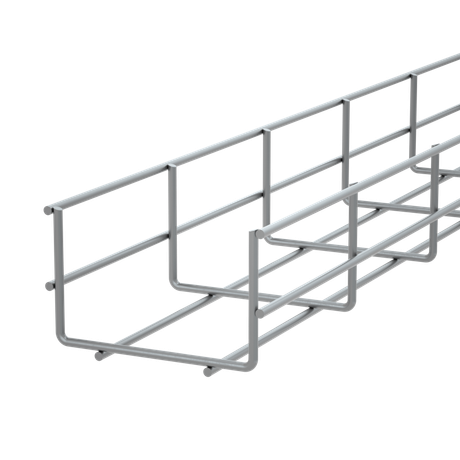

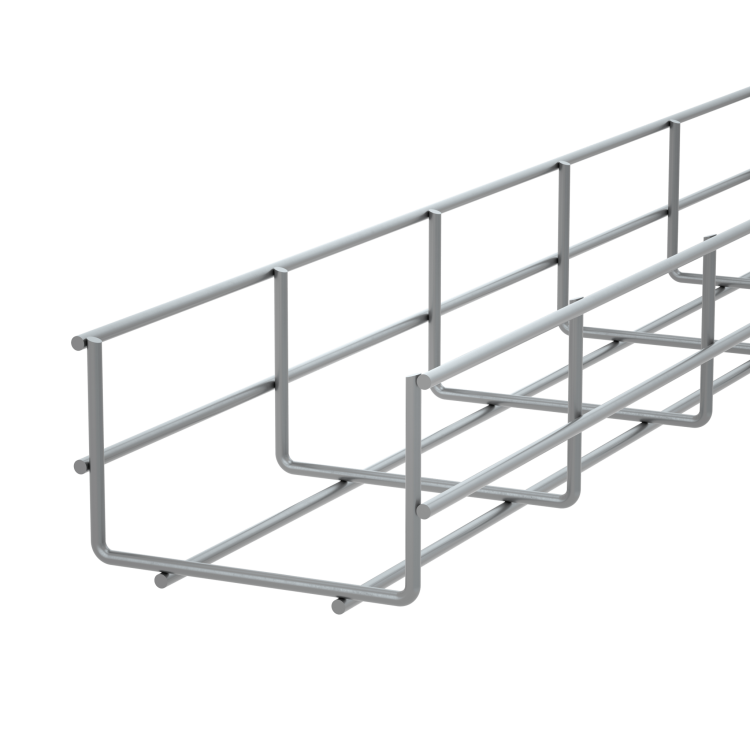

Проволочный лоток 60х100х5,0 L3000 мм | PL60-100-5-3000 КМ-Профиль LO16682

Лоток проволочный 60х100х5,0 L3000 мм оцинкованная сталь КМ-Профиль - lightweight-решение для прокладки кабельных трасс внутри зданий. Благодаря открытой U-образной конструкции и гальваническому цинкованию, он устойчив к коррозии, легко монтируется и обеспечивает естественный теплообмен. Артикул lo16682 от бренда КМ-Профиль подходит для промышленных и жилых объектов с сухим микроклиматом.

Назначение и область применения

Лоток проволочный 60х100х5,0 L3000 мм оцинкованная сталь КМ-Профиль предназначен для прокладки силовых и слаботочных кабелей внутри помещений. Подходит для офисов, заводов, складов, ЖКХ и других объектов с контролируемой средой. Не рекомендуется для наружной установки, в сырых помещениях или там, где есть риск постоянного контакта с химически активными веществами.

Технические характеристики

• Размеры: ширина 100 мм, высота 60 мм, длина 3000 мм
• Материал: оцинкованная сталь по технологии Сендзимира
• Диаметр проволоки: 5 мм
• Форма профиля: U-образная
• Полезное сечение: 4072 мм2 - достаточное для группировки до 15–20 кабелей среднего сечения
• Защитное покрытие: гальваническое цинкование - тонкий равномерный слой, защищающий от ржавчины
• Цвет: серый
• Огнестойкость: да - выдерживает воздействие открытого пламени без распространения горения

Совместимость и монтаж

Лоток проволочный 60х100х5,0 L3000 мм оцинкованная сталь КМ-Профиль монтируется с использованием специальных соединителей:

• Безвинтовой соединитель BVS - быстрое соединение без инструментов
• Соединительный комплект PSK - надежное стыковое соединение с фиксацией
• Перфорированный соединитель PSP + SK20 - для сборки сложных маршрутов с поворотами

Крепление к стене или потолку осуществляется через кронштейны или подвесы. Учитывайте посадочный диаметр 5 мм - кабели с внешним диаметром более 12 мм могут затруднять укладку. Для удобства можно использовать пластиковые фиксаторы или хомуты.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по классу климатического исполнения УХЛ и категории размещения 3 - то есть рассчитано на работу в закрытых помещениях с умеренной влажностью и температурным режимом от -40C до +40C. Огнестойкость подтверждает соответствие нормам пожарной безопасности для внутренних кабельных трасс.

Преимущества

• Минимальный вес - снижает нагрузку на несущие конструкции
• Открытая решётчатая форма - обеспечивает свободную циркуляцию воздуха, предотвращает перегрев кабелей
• Удобство укладки - кабели легко фиксируются, меняются или дополняются без демонтажа
• Высокая ремонтопригодность - замена участка занимает минуты
• Запас прочности - стальные прутья диаметром 5 мм выдерживают механические нагрузки при правильном креплении

Ограничения применения

• Не применяется во влажных, подземных или наружных условиях - цинкование не защищает от длительного воздействия воды
• Не подходит для агрессивных сред: химические производства, кислотные/щелочные помещения, морской климат
• Не используется для прокладки кабелей с очень большим внешним диаметром (>15 мм) - возможны трудности с укладкой и фиксацией
• Не предназначается для несения значительных вертикальных нагрузок - только распределённые нагрузки от кабелей

Примеры использования

• Прокладка кабелей управления на заводах и в цехах
• Системы освещения и автоматизации в торговых центрах
• Кабельные трассы в серверных комнатах и АТС
• Электроснабжение лифтов, эскалаторов, конвейеров
• Обвязка оборудования в медицинских учреждениях

Практические советы

• При монтаже соблюдайте радиус изгиба - не менее 100 мм, чтобы не деформировать проволоку
• Для длинных трасс (более 10 м) используйте опорные кронштейны с шагом не более 1,5 м
• Проверьте совпадение направления проволоки - она должна располагаться параллельно направлению прокладки кабеля
• При необходимости удлинения - всегда используйте официальные соединители BVS, PSK или PSP+SK20; самодельные стыки нарушают целостность системы
• Перед монтажом проверьте наличие острых кромок - даже при гальваническом покрытии они могут повредить изоляцию кабеля
