Проволочный лоток 85х100х5,0 L3000 мм | PL85-100-5-3000 КМ-Профиль LO20487

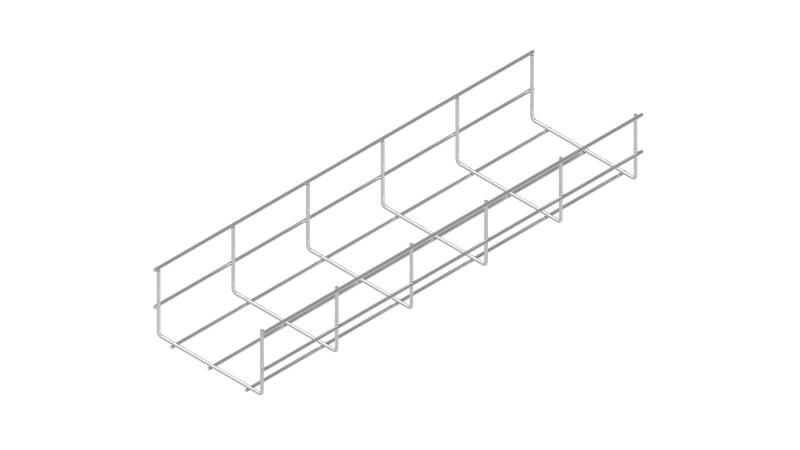

Проволочный лоток КМ-Профиль (артикул lo20487) - lightweight-решение для прокладки кабелей внутри зданий. Его U-образная конструкция из оцинкованной стали обеспечивает прочность, вентиляцию и простоту монтажа, особенно там, где важны скорость установки и минимум аксессуаров.

Назначение и область применения

Проволочный лоток КМ-Профиль предназначен для прокладки силовых и слаботочных кабелей в помещениях. Подходит для промышленных объектов, офисов, жилых комплексов, лабораторий и других закрытых пространств. Благодаря открытой решётчатой структуре, он идеален для ситуаций, где требуется быстрый доступ к кабелям, частые изменения трассы или необходимость естественного охлаждения.

Технические характеристики

• Размеры: ширина 100 мм, высота 85 мм, длина 3000 мм
• Материал: оцинкованная сталь (гальваническое цинкование по технологии Сендзимира)
• Диаметр проволоки: 5 мм
• Полезное сечение: 6092 мм2 - площадь, доступная для укладки кабелей
• Защитное покрытие: гальваническое цинкование - защищает от коррозии в сухих и слабоагрессивных средах
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Цвет: серый

Совместимость и монтаж

Лоток легко крепится к стенам, потолкам и конструкциям с помощью стандартных кронштейнов и хомутов. Для соединения участков друг с другом используются следующие компоненты:

• Безвинтовой соединитель BVS - быстрая сборка без инструментов
• Специальный соединительный комплект PSK - надёжное соединение с фиксацией
• Перфорированный соединитель PSP + SK20 - комбинированный вариант для усиленных участков

Не требует нарезки или сварки. Установка возможна даже в условиях ограниченного доступа благодаря лёгкому весу и гибкости системы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению и категории размещения. Материал не выделяет токсичных веществ при нагреве, что делает его безопасным для использования в людных помещениях. Огнестойкость подтверждена тестированием на негорючесть.

Преимущества

• Минимальный вес - снижает нагрузку на несущие конструкции и ускоряет монтаж
• Открытая конструкция - обеспечивает естественный теплообмен, предотвращает перегрев кабелей
• Удобство обслуживания - кабели видны и доступны без демонтажа
• Высокая устойчивость к коррозии - благодаря качественному цинкованию
• Экономия на аксессуарах - меньше деталей по сравнению с глубокими лотками

Ограничения применения

Проволочный лоток КМ-Профиль не рекомендуется для использования:

• На улице - цинкование не рассчитано на постоянную влажность и осадки
• В агрессивных средах - пары кислот, щелочей, солевых растворов повредят покрытие
• В помещениях с высокой влажностью (>80%) - риск образования белого налёта на цинке
• Для тяжёлых кабелей с внешним диаметром более 30–35 мм - возможен прогиб или деформация

Примеры использования

• Прокладка кабелей управления в цехах с автоматизированными станками
• Трассировка сигнальных и сетевых кабелей в серверных и телекоммуникационных шкафах
• Обустройство кабельных путей в административных зданиях, школах, больницах
• Временные трассы на стройплощадках - легко разбирать и перемещать

Практические советы

• При планировании трассы учтите, что максимальная нагрузка зависит от шага опор - чем чаще крепления, тем выше допустимая масса кабелей
• Для кабелей большего диаметра используйте лотки с увеличенной шириной - этот лоток (100 мм) оптимален для до 15–20 кабелей среднего сечения
• Проверьте совпадение посадочного диаметра проволоки (5 мм) с крепёжными элементами - некоторые хомуты не подходят для тонкой проволоки
• При необходимости продления трассы - всегда используйте официальные соединители BVS/PSK/PSP+SK20; самодельные стыки нарушают целостность системы
• Храните лоток в сухом месте перед монтажом - влага может вызвать временный налёт, который исчезнет после установки
