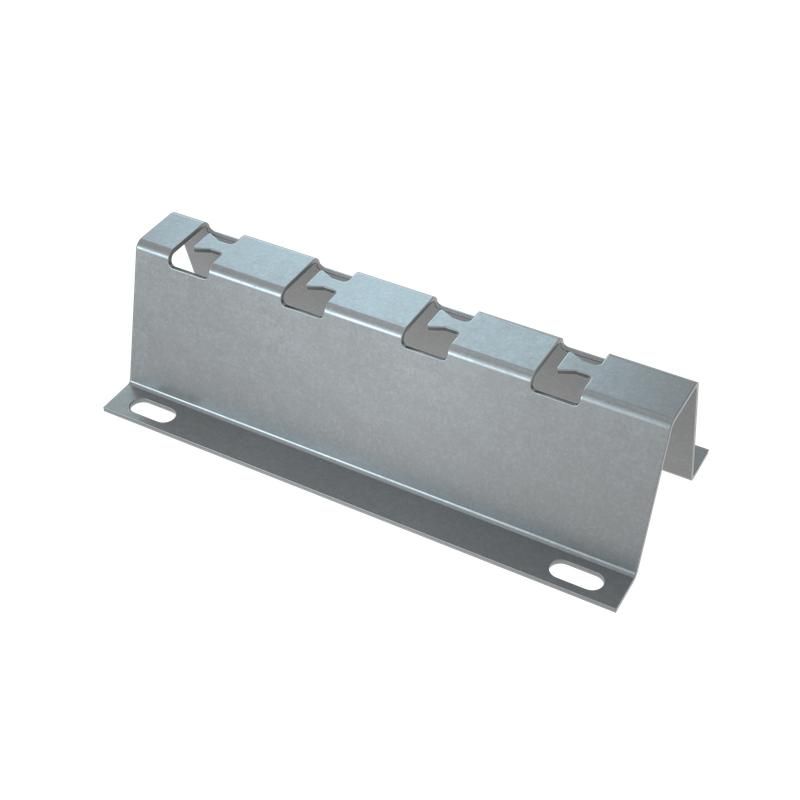

Универсальная скоба безвинтовая 100 мм | USBV100 КМ-профиль LO14807

Универсальная скоба безвинтовая 100 мм КМ-профиль - это надёжный крепёж для монтажа проволочных лотков на шпильках, обеспечивающий быструю сборку без инструментов. Подходит для внутренних installations в помещениях с умеренным климатом. Артикулы lo14807 и usbv100 соответствуют одному изделию.

Назначение и область применения

Универсальная скоба безвинтовая 100 мм КМ-профиль предназначена для фиксации проволочных лотков в вертикальном и напольном положении. Применяется там, где требуется быстрая и прочная установка кабельных систем без сверления и болтовых соединений. Особенно эффективна при организации подвесов на шпильках. Подходит для офисов, производственных цехов, телекоммуникационных шкафов и других закрытых объектов.

Технические характеристики

• Ширина канала: 100 мм - совпадает с типовым размером проволочных лотков, обеспечивает плотную посадку
• Толщина материала: 1,5 мм - гарантирует жёсткость и долговечность при нагрузках
• Материал: сталь оцинкованная по методу Сендзимира - повышает коррозионную стойкость и срок службы
• Защитное покрытие: горячее цинкование - равномерный слой цинка, устойчивый к механическому воздействию
• Тип крепления: безвинтовое - зажимной механизм позволяет фиксировать лоток одним движением
• Тип подключения: зажимное - не требует дополнительных крепёжных деталей
• Тип исполнения: подвесной - рассчитана на крепление через шпильки, не для прямого крепления к стене
• Максимальная высота канала: 100 мм - точно соответствует ширине, обеспечивает стабильную опору
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допущена к использованию в помещениях с нормальным, умеренно холодным и умеренно влажным климатом
• Цвет: светло-серый - единообразный внешний вид при комплектации всей системы

Совместимость и монтаж

Универсальная скоба безвинтовая 100 мм КМ-профиль совместима со всеми стандартными проволочными лотками шириной до 100 мм. Монтаж выполняется в три этапа:

1. На шпильку (M8–M10) надевается скоба, фиксируется гайкой с шайбой
2. Проволочный лоток вставляется в зажимную часть скобы - он автоматически фиксируется за счёт упругости металла
3. Проверяется плотность посадки: лоток не должен люфтить, но легко вынимается при необходимости обслуживания

Не требует инструментов для установки, кроме гаечного ключа для затяжки шпилек. Для многократного демонтажа рекомендуется проверять состояние зажимных зубцов - они не должны быть деформированы.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по климатическому исполнению. Огнестойкость подтверждается составом материала - сталь с цинковым покрытием не выделяет токсичных веществ при нагреве. Соответствует требованиям к кабельным системам в зонах с повышенными требованиями к пожарной безопасности (например, в серверных, распределительных щитах).

Преимущества

• Быстрый монтаж - исключены операции с винтами, гайками, шайбами
• Высокая надёжность - оцинкованная сталь 1,5 мм не прогибается под весом заполненного лотка
• Ремонтопригодность - можно заменить одну скобу без демонтажа всего участка
• Экономия времени - один рабочий может смонтировать 50–70 скоб за час
• Совместимость с другими элементами серии КМ-профиль - легко формировать сложные трассы

Ограничения применения

• Не применяется на открытом воздухе - даже оцинкованная сталь не выдерживает постоянного воздействия осадков и солевых брызг
• Не подходит для агрессивных сред - химические пары, кислоты, щёлочи разрушают цинковое покрытие
• Не предназначен для крепления к потолкам или стенам без шпилек - требует предварительной подготовки точки крепления
• Не рекомендуется использовать при температуре ниже -40C - металл теряет пластичность, риск растрескивания зажимов

Примеры использования

• Фиксация проволочных лотков в серверных помещениях - лотки с сетевыми кабелями на шпильках от потолка
• Монтаж кабельных трасс в производственных цехах - вертикальные переходы между этажами
• Обустройство кабельных каналов в медицинских учреждениях - соблюдение требований к чистоте и легкости обслуживания
• Установка в административных зданиях - эстетично, бесшумно, легко модифицируется при перепланировке

Практические советы

• Перед монтажом проверьте диаметр шпильки - она должна подходить под резьбу гайки скобы (обычно M8/M10)
• Не используйте скобу для лотков шириной более 100 мм - возможен перекос и снижение несущей способности
• При длительной эксплуатации периодически осматривайте зажимные части - при появлении следов коррозии или деформаций замените элемент
• Для удобства сборки используйте скобы одного типа в одной секции трассы - так проще контролировать уровень и плоскостность
• Если нужна большая грузоподъёмность - комбинируйте две скобы на одном лотке с шагом не более 1,2 метра
