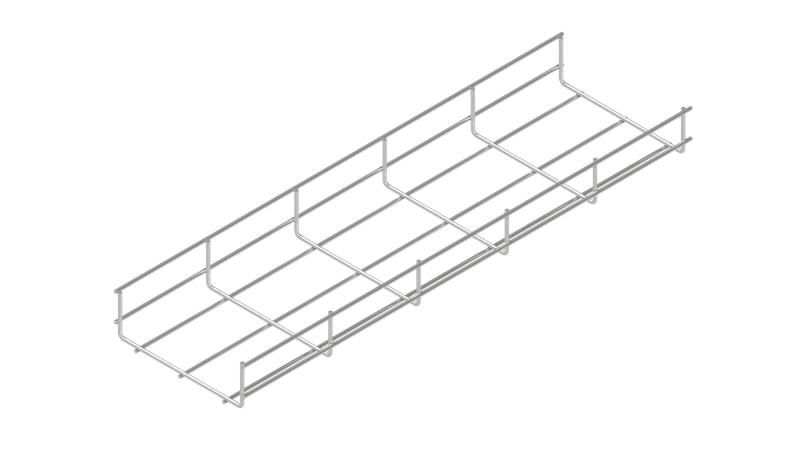

Проволочный лоток 50х300 L3000 мм | PL50-300-3000 КМ-Профиль LO26658

Проволочный лоток 50х300 L3000 мм, сталь оцинкованная, КМ-Профиль - lightweight-решение для прокладки кабельных трасс внутри зданий. Благодаря открытой U-образной конструкции и оцинкованной стали, он обеспечивает хорошую вентиляцию, простой монтаж и долговечность в сухих условиях. Артикул lo26658 соответствует требованиям ГОСТ 15150-69.

Назначение и область применения

Проволочный лоток 50х300 L3000 мм, сталь оцинкованная, КМ-Профиль предназначен для укладки силовых и контрольных кабелей внутри помещений. Подходит для промышленных объектов, офисных зданий, жилых комплексов и других объектов с невысокой влажностью. Не рекомендуется для наружной установки, подземной прокладки или агрессивных сред.

Технические характеристики

• Размеры: ширина 300 мм, высота 50 мм, длина 3000 мм
• Материал: сталь оцинкованная по технологии Сендзимира
• Форма профиля: U-образная, из сваренных между собой проволочных прутьев
• Диаметр проволоки: 4 мм
• Полезное сечение: 12 075 мм2 - позволяет размещать значительный объем кабелей
• Защитное покрытие: гальваническое цинкование - защищает от коррозии в сухих помещениях
• Цвет: серый
• Огнестойкость: да - выдерживает воздействие открытого пламени без распространения горения

Совместимость и монтаж

Лоток совместим с фиксирующими элементами компании КМ-Профиль:

• Безвинтовые соединители BVS - быстрое соединение секций без инструментов
• Специальный соединительный комплект PSK - надежное соединение с герметизацией
• Перфорированный соединитель PSP + крепление SK20 - универсальное решение для сложных трасс

Установка осуществляется на кронштейны, подвесы или к стенам с помощью хомутов. Для крепления кабеля используются пластиковые или металлические фиксаторы - они легко заводятся в ячейки лотка благодаря сетчатой структуре.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по классу климатического исполнения УХЛ и категории размещения 3 - предназначено для работы в закрытых помещениях с контролируемой температурой и влажностью. Огнестойкость подтверждает соответствие нормам пожарной безопасности при прокладке кабелей в общественных и производственных зонах.

Преимущества

• Минимальный вес - снижает нагрузку на несущие конструкции и ускоряет монтаж
• Открытая решётка - обеспечивает естественный теплообмен, предотвращает перегрев кабелей
• Простота доступа - удобно проверять, заменять или дополнять кабели без демонтажа
• Высокая прочность при малой толщине материала - проволока 4 мм выдерживает механические нагрузки при правильном креплении
• Не требует большого числа аксессуаров - экономия времени и стоимости системы

Ограничения применения

• Не применяется во влажных, сырых или подземных помещениях - цинковое покрытие не рассчитано на постоянную коррозионную активность
• Не используется вне помещений - UV-лучи и осадки разрушат защитный слой
• Не подходит для мощных кабелей с внешними бронированными оболочками - возможны повреждения проволоки при изгибе
• Не рекомендуется для участков с частыми ударными нагрузками - например, рядом с движущимся оборудованием без защиты

Примеры использования

• Прокладка кабелей управления на заводах и сборочных линиях
• Распределение сигнальных и информационных линий в административных зданиях
• Обустройство кабельных трасс в серверных комнатах и распределительных щитах
• Подключение оборудования в медицинских учреждениях и образовательных центрах

Практические советы

• При выборе длины учитывайте, что каждый лоток имеет точную длину 3000 мм - планируйте маршруты с учетом этого шага
• Для длинных трасс используйте соединители BVS или PSK - они сохранят целостность и эстетику системы
• Проверьте посадочный диаметр крепежных элементов - они должны подходить к профилю без люфта
• Не перегружайте лоток - суммарный диаметр всех кабелей не должен превышать 60–70% от полезного сечения (12 075 мм2)
• При необходимости модификации можно резать лоток болгаркой с последующей обработкой кромок - оцинковка сохранится на срезах
