Проволочный лоток 60х300х5,0 L3000 мм | PL60-300-5-3000 КМ-профиль LO14316

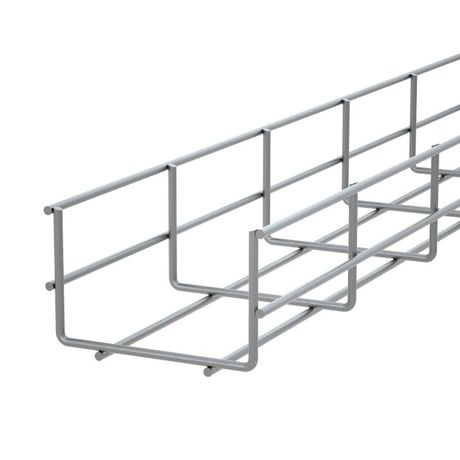

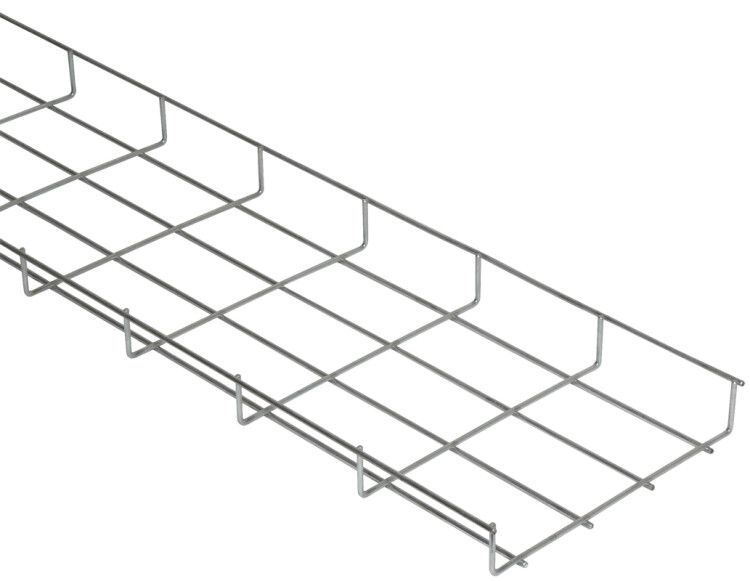

Проволочный лоток КМ-профиль 60х300х5,0 L3000 мм - лёгкий и прочный элемент для прокладки кабельных трасс внутри зданий. Выполнен из оцинкованной стали с U-образным профилем, обеспечивает хорошую вентиляцию и упрощает монтаж за счёт минимума аксессуаров.

Назначение и область применения

Проволочный лоток КМ-профиль 60х300х5,0 L3000 мм предназначен для прокладки силовых и слаботочных кабелей в помещениях. Подходит для промышленных объектов, офисов, жилых комплексов, лабораторий и других зон с сухим климатом. Благодаря открытой решётчатой конструкции, он идеален там, где важна вентиляция кабелей и необходим быстрый доступ к трассе для обслуживания.

Технические характеристики

• Размеры: ширина 300 мм, высота 60 мм, длина 3000 мм
• Материал: сталь оцинкованная по технологии Сендзимира
• Тип профиля: U-образный, сварной из проволоки
• Диаметр проволоки: 5 мм
• Полезное сечение: 14 152 мм2 - площадь для размещения кабелей
• Защитное покрытие: гальваническое цинкование (не горячее, тоньше, чем на холоднокатаной стали)
• Цвет: серый
• Огнестойкость: да - выдерживает воздействие открытого пламени без распространения горения

Совместимость и монтаж

Лоток КМ-профиль 60х300х5,0 L3000 мм монтируется на опоры, кронштейны или потолочные крепления. Для соединения секций используются:

• Безвинтовой соединитель BVS - быстрая сборка без инструмента
• Специальный соединительный комплект PSK - надёжное стыковое соединение
• Перфорированный соединитель PSP + крепёж SK20 - для усиленных участков

Не требуется сварка или резка - лоток можно легко нарезать болгаркой или ножницами по металлу. Установка возможна как горизонтально, так и вертикально. Максимальная нагрузка на единицу длины зависит от шага крепления - рекомендуется фиксация каждые 1–1,5 метра.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по классу исполнения УХЛ - предназначено для работы в условиях умеренного и холодного климата, в закрытых помещениях. Огнестойкость подтверждает безопасность при возгорании соседних материалов. Цинковое покрытие защищает от коррозии в средах с низкой агрессивностью - не подходит для влажных, химически активных или наружных зон.

Преимущества

• Минимальный вес - снижает нагрузку на крепления и ускоряет монтаж
• Открытая конструкция - естественный теплообмен, исключает перегрев кабелей
• Удобство доступа - кабели видны, легко заменяются и проверяются
• Высокая механическая прочность - проволока 5 мм выдерживает значительную нагрузку
• Экономия на аксессуарах - мало деталей для сборки трассы

Ограничения применения

Проволочный лоток КМ-профиль 60х300х5,0 L3000 мм не применяется:

• На улице - цинковое покрытие недостаточно для защиты от осадков и перепадов температур
• В агрессивных средах - пары кислот, щелочей, солевых растворов разрушат покрытие
• В помещениях с постоянной влажностью выше 80% - риск коррозии в местах сварки
• Под кабелями с очень большим внешним диаметром - ограниченная высота 60 мм не позволяет уложить крупные пакеты

Примеры использования

• Прокладка кабелей управления в цехах с автоматизированными станками
• Трассировка слаботочных сетей (LAN, CCTV, сигнализация) в офисных зданиях
• Кабельные каналы в распределительных пунктах и серверных комнатах
• Обвязка оборудования в пищевой и фармацевтической промышленности - при условии сухости воздуха

Практические советы

• При выборе длины учтите, что 3000 мм - максимальная стандартная длина; для длинных трасс используйте несколько секций с соединителями
• Проверьте посадочный диаметр крепёжных элементов - они должны совпадать с толщиной стенок лотка (около 1,5–2 мм)
• Не перегружайте лоток - суммарный диаметр всех кабелей не должен превышать 60–70% от полезного сечения (≈8500–9900 мм2)
• При необходимости резки - используйте диск по металлу с мелкими зубьями, чтобы не деформировать край
• Для долговечности - регулярно проверяйте целостность цинкового слоя, особенно после монтажа
