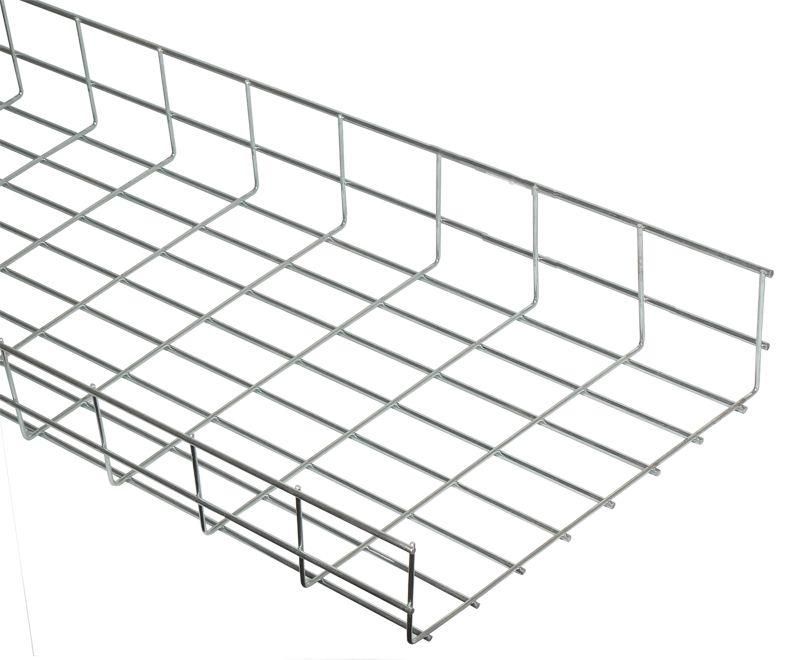

Лоток проволочный NESTA 100х400 L3000 сталь 4.8 EZ IEK CLM31-100-400-3-480-EZ

Лоток проволочный 100х400х3000 сталь 4.8 EZ от IEK - легкий и прочный элемент для прокладки кабельных трасс в зданиях. Благодаря проволочной сетке и гальваническому цинкованию он устойчив к коррозии, легко монтируется и подходит для постоянной эксплуатации в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Лоток проволочный 100х400х3000 сталь 4.8 EZ предназначен для прокладки силовых и слаботочных кабелей внутри помещений. Подходит для использования в офисах, жилых домах, торговых центрах, производственных корпусах и других объектах с контролируемым микроклиматом. Применяется там, где важна вентиляция кабелей, быстрая сборка и минимизация веса системы.

Технические характеристики

• Размеры: ширина 100 мм, высота 400 мм, длина 3000 мм
• Материал: сталь с толщиной проволоки 4,8 мм
• Покрытие: гальваническое цинкование - защищает от коррозии в средней агрессивности
• Форма: проволочная сетка - открытая конструкция с ячейками
• Степень защиты: IP00 - не защищен от попадания воды и пыли; применяется только во внутренних помещениях
• Температурный диапазон: от –50 C до +40 C
• Цвет: серый
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Норматив: соответствует ГОСТ Р 52868-2007
• Тип соединения: безвинтовое - фиксация через замки и зацепы, без болтов и гаек
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2 - допущен к применению в закрытых помещениях с нормальным и умеренно холодным климатом

Совместимость и монтаж

Лоток проволочный 100х400х3000 сталь 4.8 EZ совместим с другими элементами серии NESTA: углы, переходники, крепления и крышки. Монтаж выполняется без инструментов: элементы соединяются путём вставки и щелчка. Для крепления к потолку или стене используются хомуты, кронштейны или подвесы, подходящие под тип основания. Лоток можно нарезать на участки нужной длины ножницами по металлу. Обязательно проверьте соответствие нагрузки на лоток и массы кабелей - максимальная нагрузка указана в техпаспорте серии NESTA.

Безопасность и стандарты

Лоток проволочный 100х400х3000 сталь 4.8 EZ соответствует требованиям ГОСТ Р 52868-2007, который регламентирует безопасность и механическую прочность кабельных лотков. Отсутствие герметизации (IP00) делает его непригодным для установки в сырых, пыльных или наружных местах. Нагрузка на лоток должна рассчитываться исходя из суммарного веса кабелей - превышение может вызвать деформацию.

Преимущества

• Легкий вес - снижает нагрузку на несущие конструкции и ускоряет монтаж
• Открытая сетка обеспечивает естественную вентиляцию кабелей, предотвращая перегрев
• Быстрое безвинтовое соединение - экономит время и снижает затраты на труд
• Гальваническое цинкование - надежная защита от ржавчины в помещениях с умеренной влажностью
• Простой доступ к кабелям - удобно для обслуживания, диагностики и модификации трасс

Ограничения применения

• Не используется на улице, в канализационных коллекторах, бассейнах, парильнях - из-за IP00
• Не рекомендован для мест с частым воздействием агрессивных химических веществ
• Не подходит для кабелей с внешними металлическими оболочками большого веса - возможна деформация
• Не имеет крышек - не защищает от случайного контакта или механических повреждений
• Требует точного расчета шага опор - слишком большие пролеты вызывают прогиб

Примеры использования

• Прокладка кабелей питания и управления в офисном здании между этажами
• Трассировка сигнальных линий на производственном конвейере
• Обустройство распределительных шкафов в серверных комнат
• Подключение освещения и розеток в торговом центре
• Сборка временных кабельных систем на выставках и мероприятиях

Практические советы

• Перед монтажом проверьте, что все элементы серии NESTA имеют одинаковый профиль - не смешивайте с аналогами других производителей
• При прокладке длинных трасс используйте компенсаторы теплового расширения - особенно при перепадах температур
• Для кабелей с большим весом (более 15 кг/м) увеличьте плотность креплений - интервал не более 1,5 метра
• При необходимости нарезки лотка 100х400х3000 сталь 4.8 EZ - используйте ножницы по металлу, после чего удалите острые кромки
• Запрещено использовать лоток как несущую конструкцию - он предназначен только для кабелей
