Лоток прямой H=50мм сталь 1.2мм НЛ20-П2.87 цУТ2.5 СОЭМИ Н0112113332

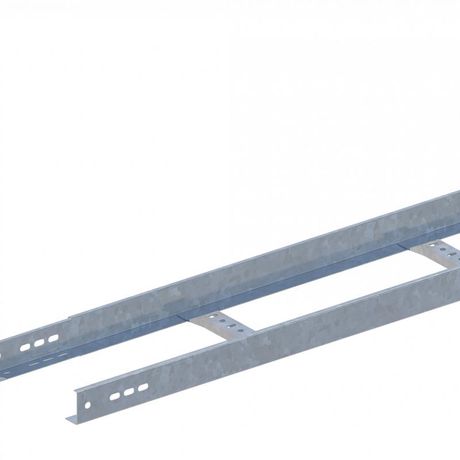

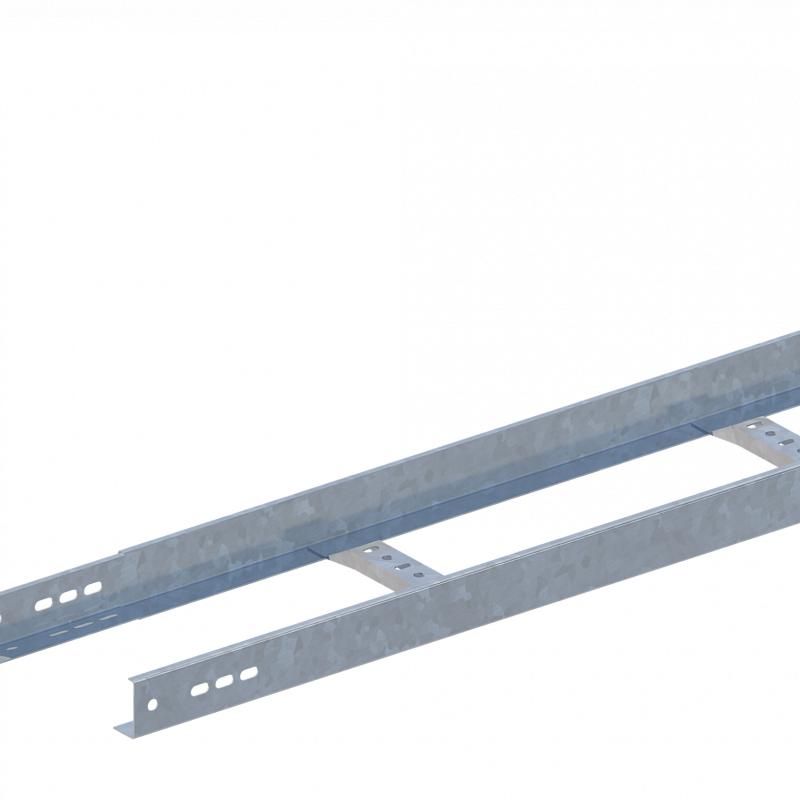

Лоток прямой НЛ20-П2.87 цинк УТ2.5 СОЭМИ - это лестничный кабельный лоток из оцинкованной стали, предназначенный для открытой прокладки силовых и слаботочных кабелей в помещениях и на объектах различного назначения. Благодаря прочной конструкции и защите от коррозии, он подходит для долгосрочного использования в условиях повышенной нагрузки и влажности.

Назначение и область применения

Лоток прямой НЛ20-П2.87 цинк УТ2.5 СОЭМИ предназначен для прокладки кабелей в горизонтальных и вертикальных трассах. Он используется там, где требуется высокая механическая прочность и доступ к кабелям для обслуживания. Подходит для установки в жилых домах, офисах, торговых центрах, производственных помещениях, энергообъектах и других местах с интенсивной кабельной сетью. Когда лоток устанавливается вертикально, он функционирует как кабельрост - система для фиксации и защиты кабелей при вертикальной прокладке.

Технические характеристики

• Материал: сталь толщиной 1,2 мм
• Покрытие: оцинковано по методу Сендзимира - равномерное, плотное антикоррозийное покрытие
• Высота бортов: 50 мм
• Длина: 3000 мм
• Шаг перекладин: 374 мм - обеспечивает достаточную жесткость при минимальном весе
• Тип профиля: перфорированный, открытые борта - позволяют легко контролировать состояние кабелей
• Исполнение: без соединителей - требует внешних комплектующих для сборки трассы
• Цвет: серый
• Климатическое исполнение: УТ2,5 - рассчитан на работу при температуре от −40 C до +40 C, в условиях повышенной влажности и запыленности

Совместимость и монтаж

Лоток прямой НЛ20-П2.87 цинк УТ2.5 СОЭМИ имеет телескопическое соединение «мама-папа» длиной 130 мм - это позволяет легко состыковывать несколько лотков без дополнительных деталей. Также допускается стыковка «стык в стык» с применением болтов M8. Крепление к стенам, потолкам или конструкциям выполняется с помощью хомутов, кронштейнов или специальных крепежных планок. Для поворотов и ответвлений используются фасонные элементы того же производителя. Установка возможна как на горизонтальной, так и на вертикальной плоскости. При монтаже кабельроста рекомендуется использовать зажимные скобы для фиксации кабелей внутри лотка.

Безопасность и стандарты

Лоток прямой НЛ20-П2.87 цинк УТ2.5 СОЭМИ соответствует техническим условиям ТУ 3449-017-05774835-2007. Оцинкование по методу Сендзимира гарантирует соответствие требованиям к долговечности и коррозионной стойкости. Применение в системах кабельной прокладки не нарушает нормы ПУЭ и ГОСТ Р 50571.15. Элементы конструкции не выделяют токсичных веществ при нагреве, что делает его безопасным для закрытых помещений.

Преимущества

• Высокая несущая способность благодаря ребристой конструкции - выдерживает большие массы кабелей без прогиба
• Небольшая собственная масса - снижает нагрузку на несущие конструкции
• Открытый профиль - удобен для осмотра, замены и добавления кабелей без демонтажа
• Оцинкованная сталь - устойчив к влаге, коррозии и агрессивной среде
• Гибкость в монтаже - совместим с широким спектром крепежей и фасонных элементов

Ограничения применения

• Не предназначен для прокладки в агрессивных химических средах - например, в производствах с постоянным воздействием кислот, щелочей или растворителей
• Не следует использовать в условиях постоянного погружения в воду - хотя покрытие защищает от влаги, лоток не является герметичным
• Требуется обязательное использование крепежа и фасонных элементов - сам по себе лоток не образует целостную трассу без соединителей и креплений
• Не рекомендуется для наружной установки без дополнительной защиты от прямого солнца и осадков - длительное воздействие УФ и погодных факторов может снизить срок службы даже оцинкованной стали

Примеры использования

• Прокладка силовых кабелей в серверной комнате офисного здания
• Кабельрост для подъема кабелей от этажного распределительного щита до чердачного уровня
• Обустройство трассы для слаботочных систем (LAN, CCTV, телефония) в торговом центре
• Прокладка кабелей в производственном корпусе с частыми ремонтными работами - легкий доступ к проводам

Практические советы

• Перед монтажом проверьте, чтобы внутренняя ширина лотка соответствовала суммарному диаметру всех укладываемых кабелей - не перегружайте лоток сверх рекомендованной плотности заполнения
• При стыковке нескольких лотков используйте болты M8 и затягивайте их равномерно - это предотвратит деформацию профиля
• Для вертикальной прокладки (кабельроста) крепите лоток каждые 1–1,5 м - особенно важно при большой массе кабелей
• При заказе учитывайте длину 3000 мм - при необходимости резки используйте ножницы по металлу или угловую шлифмашинку с диском для резки стали
• Лоток прямой НЛ20-П2.87 цинк УТ2.5 СОЭМИ совместим с другими элементами серии от СОЭМИ - выбирайте фасонные части того же производителя для гарантированной совместимости
