Лоток прямой H=70мм сталь 1.5мм НЛ40-П2.87 цУТ1.5 СОЭМИ Н0111115452

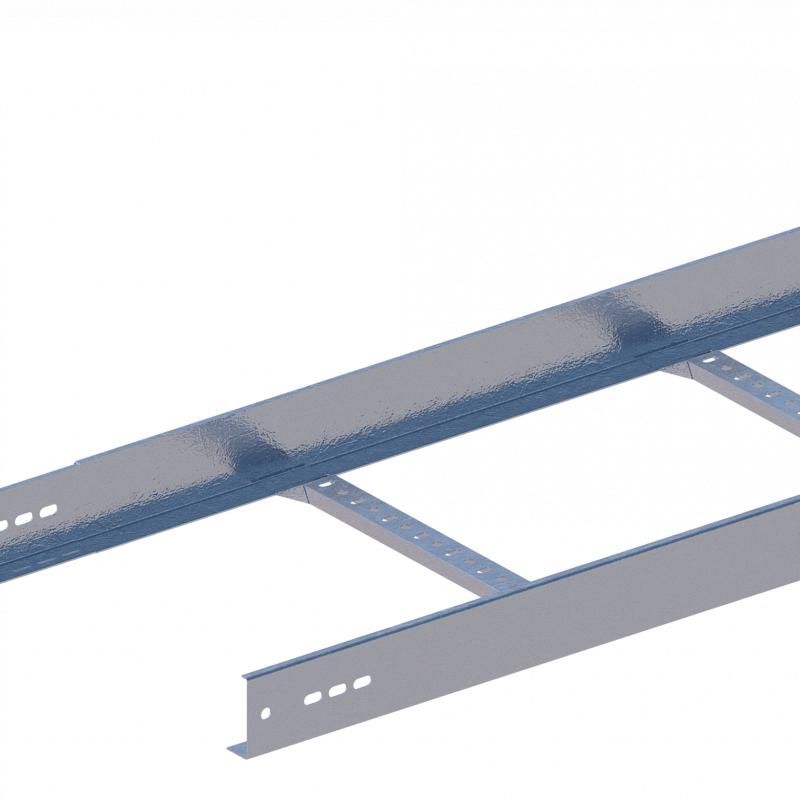

Лоток прямой НЛ40-П2.87 цУТ1.5 СОЭМИ - это лестничный кабельный лоток из оцинкованной стали, предназначенный для открытой прокладки силовых и слаботочных кабелей в помещениях и на объектах различного назначения. Благодаря прочной конструкции и стандартизированному исполнению, он обеспечивает надежную поддержку кабелей при минимальном весе, что делает его удобным решением для монтажа в жилых, коммерческих и промышленных зонах.

Назначение и область применения

Лоток прямой НЛ40-П2.87 цУТ1.5 СОЭМИ предназначен для прокладки кабельных линий вдоль стен, потолков или перекрытий. Подходит для использования в:

• Жилых многоквартирных домах
• Офисных и административных зданиях
• Торгово-развлекательных центрах
• Производственных и логистических объектах
• Объектах энергетики и связи

Может устанавливаться как в горизонтальной, так и в вертикальной плоскости. В вертикальном исполнении такой лоток называют кабельростом - он обеспечивает устойчивую фиксацию кабелей без дополнительных креплений.

Технические характеристики

• Тип конструкции: лестничный (с двумя бортами и поперечными планками)
• Высота борта: 70 мм
• Толщина металла: 1,5 мм
• Длина: 2870 мм
• Материал: сталь с горячим цинкованием
• Климатическое исполнение: УТ1,5 (устойчив к повышенной влажности и температурным колебаниям в закрытых помещениях)
• Стандарт: ТУ 3449-017-05774835-2007

Горячее цинкование обеспечивает долговечную защиту от коррозии даже в условиях повышенной влажности. Лоток не требует дополнительной антикоррозийной обработки при установке внутри помещений.

Совместимость и монтаж

Лоток прямой НЛ40-П2.87 цУТ1.5 СОЭМИ имеет телескопическое соединение «мама-папа» длиной 130 мм - это позволяет легко состыковывать несколько лотков без зазора. Также допускается монтаж «стык в стык» с применением соединительных пластин.

Для крепления лотка к поверхности используются болты М8. Каждый лоток рассчитан на самостоятельную установку - не требуется сварка. Пространство между поперечинами позволяет свободно проходить кабелям и упрощает доступ к проводам при обслуживании.

Для поворотов, ответвлений и переходов рекомендуется использовать фасонные элементы того же серийного ряда - они совместимы по габаритам и системе крепления.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-017-05774835-2007 и выполнено в климатическом исполнении УТ1,5 - это гарантирует безопасную работу в средах с температурой от −40 C до +40 C и относительной влажностью до 95%. Отсутствие острых кромок снижает риск повреждения изоляции кабелей при прокладке.

Преимущества

• Высокая несущая способность благодаря ребрам жесткости - выдерживает большие нагрузки по массе кабелей
• Низкий собственный вес - упрощает транспортировку и монтаж
• Открытая конструкция - позволяет легко контролировать состояние кабелей и выполнять ремонтные работы
• Цинковое покрытие - исключает необходимость окраски и продлевает срок службы
• Стандартизированные размеры - обеспечивают совместимость с другими элементами системы

Ограничения применения

• Не предназначен для прокладки в агрессивных химических средах (например, в химпроизводстве с кислотами/щелочами)
• Не следует использовать во взрывоопасных зонах без дополнительной защиты
• При вертикальной прокладке (кабельрост) необходимо дополнительно фиксировать кабели зажимами - сам лоток не удерживает провода от сползания
• Рекомендовано избегать длительного воздействия прямых осадков - хотя цинк защищен, постоянная внешняя влага может снизить срок службы

Примеры использования

• Прокладка силовых кабелей от распределительного щита до этажных шкафов в многоэтажном жилом доме
• Подключение оборудования на производственной линии - кабели от частотных преобразователей к двигателям
• Создание кабельроста в лифтовом холле для прокладки кабелей управления и сигнализации
• Монтаж слаботочных сетей (LAN, CCTV) в торговом центре с высокими требованиями к эстетике и доступу

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны совпадать с шагом крепежа на опорах
• При стыковке нескольких лотков используйте болты М8 с гроверами - это предотвратит ослабление соединения при вибрациях
• Для длинных трасс (более 10 м) предусмотрите компенсационные участки - металл при изменении температуры может немного деформироваться
• При вертикальной прокладке кабельроста крепите кабели каждые 1–1,5 м с помощью зажимных скоб - это исключит перегрузку на нижние планки
• При заказе учитывайте длину 2870 мм - для точного расчета количества лотков округляйте вверх при наличии остатков
