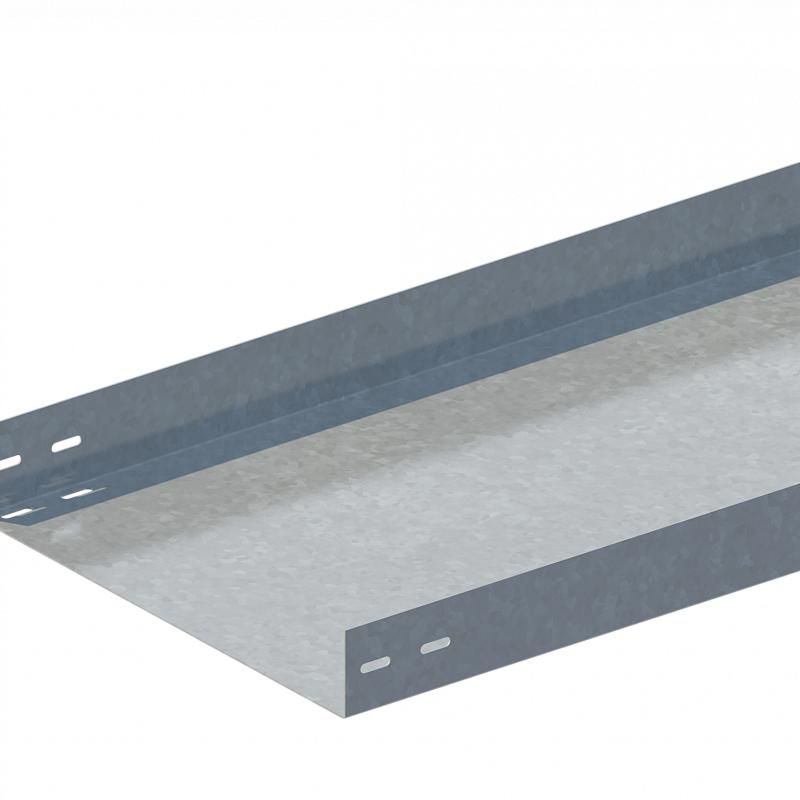

Лоток прямой неперфорированный 400х200 L3000 сталь 1.5мм ЛМС-ПН цУТ2.5 СОЭМИ Н0122122846

Лоток прямой неперфорированный 400х200х1.5мм сталь ЛМС-ПН цУТ2.5 СОЭМИ предназначен для открытой прокладки кабельных линий до 1000 В в зданиях различного типа. Этот лоток ЛМС-ПН отличается прочностью за счёт оцинкованной стали и используется там, где важна механическая защита проводов без доступа воздуха.

Назначение и область применения

Лоток ЛМС-ПН применяется для укладки силовых и контрольных кабелей в помещениях с повышенными требованиями к безопасности и долговечности. Подходит для установки в жилых домах, офисах, торговых центрах, на производствах и других объектах с внутренней прокладкой кабелей. Неперфорированная конструкция исключает попадание пыли и влаги внутрь канала, что важно в условиях с высокой запылённостью или риском воздействия жидкостей.

Технические характеристики

• Габариты: ширина 400 мм, высота 200 мм, толщина стенки 1,5 мм
• Длина: 3000 мм
• Материал: сталь оцинкованная по технологии Сендзимира
• Форма: П-образный профиль, без замка
• Климатическое исполнение: УТ2,5 - температурный диапазон от −40 C до +40 C, умеренный климат с возможным повышением влажности
• Стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток ЛМС-ПН монтируется на опоры или кронштейны с помощью болтов M6. Прямые участки соединяются друг с другом через торцевые поверхности - требуется дополнительно использовать планки или уголки для герметичности. Для поворотов, ответвлений и переходов необходимо применять соответствующие фасонные элементы того же серийного ряда. Открытая система позволяет легко выполнять обслуживание и замену кабелей без демонтажа всей трассы.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-010-05774835-2005 и рассчитано на работу в сетях до 1000 В. Оцинкованное покрытие снижает коррозионную активность, продлевая срок службы системы. Климатическое исполнение УТ2,5 гарантирует надёжную работу в большинстве помещений России и стран СНГ.

Преимущества

• Высокая механическая прочность благодаря толщине стали 1,5 мм
• Защита кабелей от внешних воздействий - пыли, брызг, случайных ударов
• Равномерное распределение нагрузки по всей длине благодаря П-образному профилю
• Цинковое покрытие по Сендзимира обеспечивает длительную антикоррозийную стойкость
• Поддерживается совместимость с широким спектром аксессуаров серии ЛМС

Ограничения применения

• Не предназначен для наружной прокладки под открытым небом - отсутствует степень защиты IP
• Не рекомендуется для сред с постоянным контактом с химически агрессивными веществами
• Запрещено использование в качестве основания для оборудования массой более 50 кг/м без усиления конструкции
• Не допускается нагрев выше +70 C внутри лотка - возможно повреждение изоляции кабелей

Примеры использования

• Прокладка групповых кабелей питания в административном корпусе
• Обустройство трассы управления для автоматизации на заводе
• Установка сигнализационных и слаботочных линий в торговом центре
• Монтаж кабелей связи между этажами многоэтажного дома

Практические советы

• Перед монтажом проверьте соответствие посадочного профиля кронштейнов - они должны плотно прилегать к нижнему ребру лотка ЛМС-ПН
• При длинных горизонтальных участках (>15 м) предусмотрите компенсацию теплового расширения - используйте технологические зазоры между секциями
• Для удобства прокладки кабелей больших диаметров используйте лотки ЛМС-ПН в сочетании с заглушками и крышками (при наличии)
• Артикул н0122122846 указывает на конкретную партию - сохраняйте документы при закупке крупных объёмов для единообразия материалов
