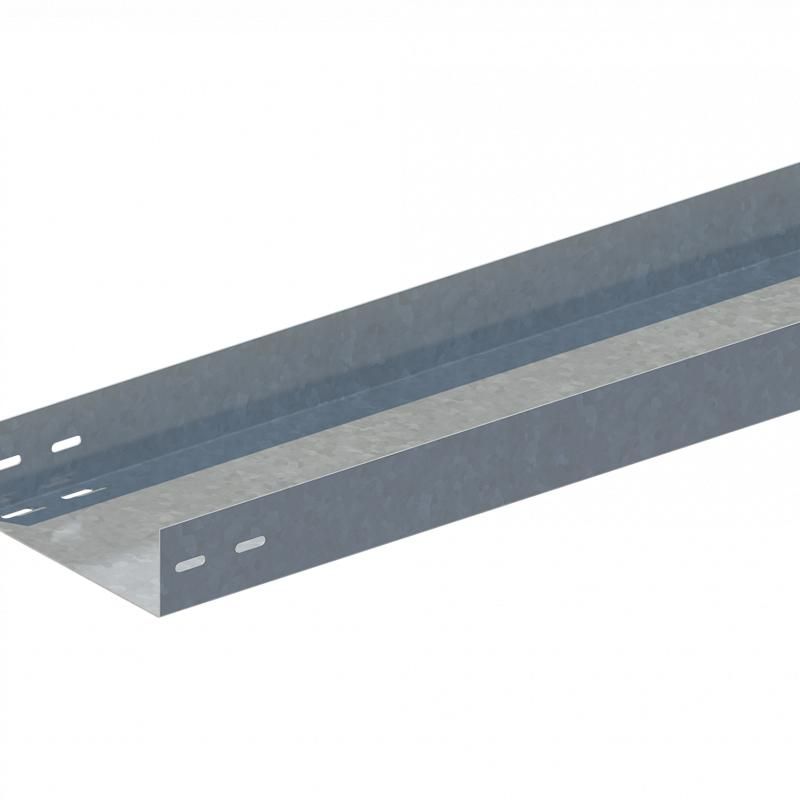

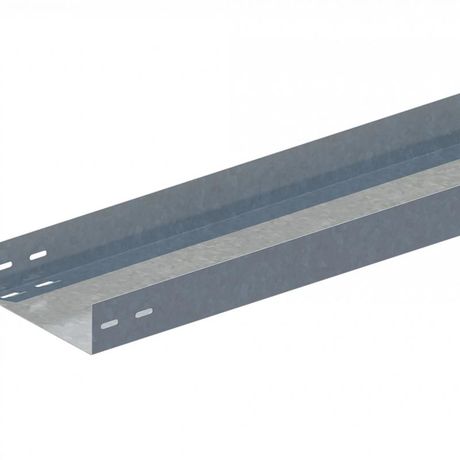

Лоток неперфорированный 200х100-0,1 L3000 - Н0122122624 СОЭМИ

Лоток неперфорированный 200х100-0,1 L3000 сталь 1мм, цУТ2.5, СОЭМИ, ЛМС-ПН предназначен для открытой прокладки кабельных линий до 1000 В в помещениях и на промышленных объектах. Этот лоток ЛМС-ПН выполнен из оцинкованной стали, устойчив к механическим воздействиям и подходит для долгосрочного использования в условиях повышенной влажности.

Назначение и область применения

Лоток неперфорированный ЛМС-ПН используется для защиты и организации кабельных трасс в местах, где требуется исключить доступ к проводникам - например, в офисах, жилых зданиях, торговых центрах, производственных помещениях и на объектах энергетики. Неперфорированная конструкция предотвращает попадание пыли, влаги и сторонних предметов внутрь лотка, что повышает надёжность кабельной системы. Применяется там, где кабели не требуют частого обслуживания или доступа для замены.

Технические характеристики

• Форма: П-образный профиль, без замка
• Размеры: ширина 200 мм, высота 100 мм, длина 3000 мм
• Материал: сталь с толщиной стенки 1 мм
• Покрытие: горячее цинкование по технологии Сендзимира
• Цвет: серый
• Климатическое исполнение: УТ2,5 (работает при температуре от −40 C до +40 C, в средней степени влажности)
• Крепление: винтовое с использованием болтов М6
• Стандарт: ТУ 3449-010-05774835-2005
• Исполнение: с соединителем - позволяет легко состыковывать лотки между собой

Совместимость и монтаж

Лоток ЛМС-ПН совместим с другими элементами серии ЛМС: углами, переходами, тройниками и крышками. Для сборки трассы используются винты М6, которые затягиваются через предварительно подготовленные отверстия в боковых стенках. Соединители обеспечивают герметичность и прочность стыка без дополнительной сварки. Монтаж возможен на стенах, потолках и опорах с помощью кронштейнов или хомутов. Длина 3000 мм позволяет минимизировать количество стыков на длинных участках трассы.

Безопасность и стандарты

Лоток соответствует требованиям ТУ 3449-010-05774835-2005 и рассчитан на работу в сетях до 1000 В. Цинковое покрытие защищает металл от коррозии, продлевая срок службы. Климатическое исполнение УТ2,5 гарантирует стабильную работу в большинстве условий эксплуатации в России и странах СНГ. Открытая прокладка не требует специальных мер против возгорания, так как лоток не является источником тепла и не содержит горючих материалов.

Преимущества

• Высокая механическая прочность благодаря толщине стали 1 мм
• Защита от коррозии - цинкование по Сендзимира обеспечивает равномерное и плотное покрытие
• Простота сборки - наличие соединителей ускоряет монтаж и снижает риск ошибок
• Отсутствие перфорации - меньше пыли, грязи и насекомых внутри лотка
• Совместимость с широким спектром фасонных элементов серии ЛМС

Ограничения применения

Не рекомендуется использовать лоток ЛМС-ПН в условиях постоянного контакта с открытыми источниками воды, агрессивными химикатами или при температурах выше +40 C. Также он не подходит для прокладки силовых кабелей с высокой теплоотдачей без расчёта допустимой нагрузки - перегрев может повредить изоляцию. Лоток не предназначен для подземной прокладки или установки в взрывоопасных зонах.

Примеры использования

• Прокладка контрольных кабелей в системах автоматизации на заводах
• Организация слаботочных трасс (LAN, CCTV, телефония) в офисных зданиях
• Монтаж кабелей питания для освещения в торговых залах
• Сборка кабельных каналов в подъездах многоквартирных домов

Практические советы

• Перед монтажом проверьте, чтобы внутренняя ширина лотка (200 мм) была достаточной для количества и диаметра кабелей - заполнение не должно превышать 40–50% площади сечения
• При прокладке на длинных участках оставляйте компенсационные зазоры (5–10 мм) между лотками для термического расширения
• Используйте крышки ЛМС-ПН для закрытия верха - они усиливают безопасность и эстетику трассы
• Артикулы н0122122624 и 122122624 - это один и тот же продукт; различия связаны с внутренними номерами поставщика
• При заказе нескольких лотков ЛМС-ПН убедитесь, что все партии имеют одинаковое исполнение - цвет и качество цинкования должны совпадать
