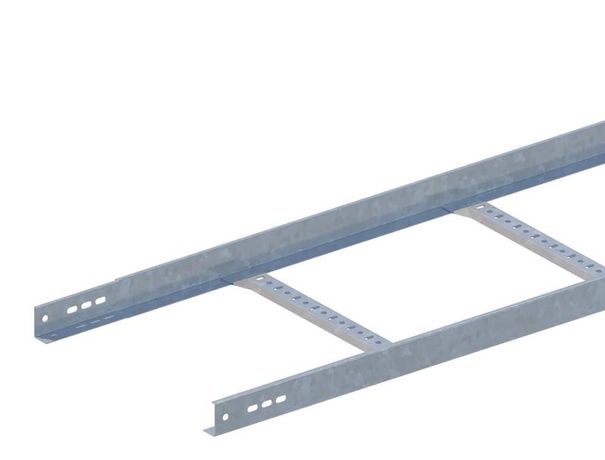

Лоток лестничный 50х400 L2000 s=1,5 мм - Н0112113451 СОЭМИ

Лоток кабельный лестничный НЛ40-П1.87ц УТ2.5 СОЭМИ - это прочная и легкая кабеленесущая система из оцинкованной стали, предназначенная для открытой прокладки силовых и слаботочных кабелей в помещениях и на улице. Благодаря лестничной конструкции и толщине стенки 1,5 мм, он выдерживает значительные нагрузки, сохраняя минимальную массу. Подходит для монтажа в жилых, коммерческих и промышленных объектах.

Назначение и область применения

Лоток кабельный лестничный НЛ40-П1.87ц УТ2.5 СОЭМИ используется для прокладки кабелей вдоль стен, потолков, перегородок и других конструкций. Применяется в офисах, торговых центрах, производственных помещениях, энергообъектах и многоквартирных домах. Может монтироваться как в горизонтальной, так и в вертикальной плоскости. В вертикальном исполнении такой лоток называют кабельростом - он обеспечивает надежную фиксацию кабелей без дополнительных зажимов.

Технические характеристики

• Тип: лестничный лоток с перфорированными планками
• Размеры: ширина 400 мм, высота 50 мм, длина 2000 мм
• Толщина материала: 1,5 мм
• Материал: сталь, оцинкованная по технологии Сендзимира
• Покрытие: холодное цинкование - устойчиво к коррозии
• Цвет: серый
• Климатическое исполнение: УТ2,5 (работает при температуре от −50C до +45C, в условиях повышенной влажности)
• Стандарт: ТУ 3449-017-05774835-2007
• Тип крепления: болтовое (метизы M8)
• Исполнение: без соединителя - требует самостоятельной сборки

Совместимость и монтаж

Лоток НЛ40-П1.87ц УТ2.5 СОЭМИ имеет телескопические торцы длиной 130 мм - они позволяют легко состыковывать несколько лотков друг с другом. Также допускается стыковка «в стык» с применением внешних соединительных элементов (не входят в комплект). Крепление выполняется с помощью болтов М8 к опорным конструкциям. Для поворотов, ответвлений и переходов требуется использовать фасонные элементы (углы, тройники, переходники) - они продаются отдельно. Монтаж возможен на стальные кронштейны, анкерные болты или крепежные планки. Не рекомендуется использовать без дополнительной защиты при прямом контакте с агрессивными средами.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-017-05774835-2007. Цинковое покрытие обеспечивает электроизоляцию и снижает риск коррозии, что важно для долговременной работы в условиях повышенной влажности. Лоток не содержит материалов, выделяющих токсичные вещества при нагреве. Электромагнитная совместимость не регламентирована - не предназначен для чувствительных систем связи без экранирующих решений.

Преимущества

• Высокая несущая способность благодаря ребрам жесткости между бортами
• Небольшая масса по сравнению с листовыми аналогами того же размера
• Открытая конструкция - удобный доступ к кабелям для обслуживания и модификации
• Оцинкованная сталь - длительный срок службы без окраски
• Подходит для вертикальной прокладки (кабельрост) - кабели не сползают
• Гибкость в сборке - возможность удлинения и изменения направления трассы

Ограничения применения

• Не предназначен для прокладки в местах постоянного воздействия химически активных жидкостей (кислоты, щелочи, растворители)
• Не следует использовать в качестве основания для тяжелых трубопроводов или оборудования
• Без соединителя - требует дополнительных деталей для герметизации стыков (если нужна защита от пыли/воды)
• Не обеспечивает электромагнитную экрану - для слаботочных сетей (например, Ethernet, CCTV) рекомендуется применять экранированные лотки или добавлять металлический экран
• Запрещено применять при температурах ниже −50C и выше +45C

Примеры использования

• Прокладка силовых кабелей 0,4–10 кВ в производственном цехе
• Разводка медных и оптоволоконных кабелей в серверной комнате
• Монтаж кабельроста для подъема кабелей между этажами в жилом доме
• Обустройство трассы для кабелей управления в автоматизированных линиях
• Прокладка сигнальных проводов в торговом центре с частыми переоборудованиями

Практические советы

• При расчете нагрузки учтите суммарный вес всех кабелей - максимальная нагрузка зависит от шага крепления (рекомендуемый интервал - 1,5–2 м)
• Для длинных трасс используйте телескопический стык - он компенсирует тепловые расширения
• При установке в вертикальном положении закрепляйте кабели каждые 0,5–0,7 м с помощью зажимов или пластиковых хомутов
• При монтаже на деревянные или бетонные поверхности используйте анкерные болты M8 с гроверами
• Не забудьте предусмотреть запас длины на изгибы и соединения - один лоток 2000 мм не всегда покрывает весь участок
• При заказе нескольких лотков проверяйте соответствие номеров партий - цвет и толщина цинка могут отличаться
