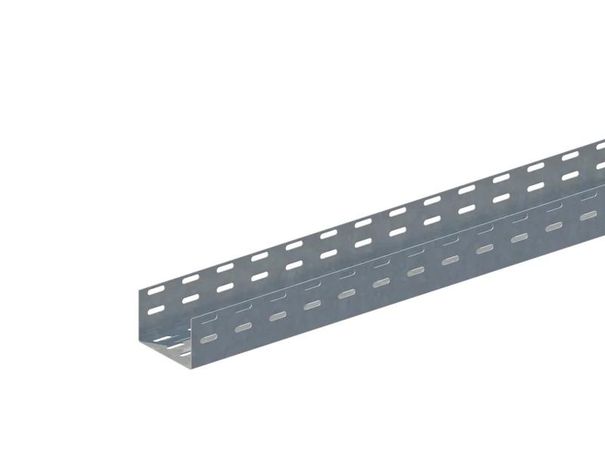

Лоток перфорированный 100х80 L3000 сталь 0.7мм ЛМс-П цУТ2.5 оцинк. СОЭМИ 122112512 Н0122112512

Лоток перфорированный листовой 100х80х3000 мм, сталь 0.7 мм, оцинкованный, цУТ2.5, СОЭМИ, ЛМс-П предназначен для открытой прокладки силовых и слаботочных кабелей до 1000 В в помещениях различного типа. Этот лоток ЛМс-П от СОЭМИ выполнен из оцинкованной стали с перфорацией для удобства крепления и вентиляции.

Назначение и область применения

Лоток перфорированный ЛМс-П используется для прокладки кабельных трасс на открытом воздухе или внутри зданий, где требуется доступ к проводам для обслуживания. Подходит для установки в жилых домах, офисах, торговых центрах, производственных помещениях и других объектах с нормальной средой. Перфорация позволяет легко закрепить кабели хомутами, скобами или другими крепежными элементами без сверления.

Технические характеристики

• Форма: П-образный профиль
• Размеры: ширина 100 мм, высота 80 мм, длина 3000 мм
• Материал: сталь с покрытием по технологии Сендзимира
• Толщина стенки: 0,7 мм
• Покрытие: горячеоцинкованное - устойчиво к коррозии
• Исполнение: с соединителем, без замка
• Перфорация: боковые стенки perforated - отверстия для крепления
• Цвет: серый
• Климатическое исполнение: УТ2,5 - температурный диапазон от −40C до +40C, повышенная влажность
• Стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток ЛМс-П крепится винтовым способом с использованием болтов M6. Он совместим с другими элементами серии ЛМс: углы, переходники, ответвители и крышки. Для соединения между собой лотки стыкуются по длине - соединительные элементы обеспечивают герметичность и механическую прочность. Крепление осуществляется через предварительно просверленные отверстия в основании или боковых стенках. Габариты позволяют использовать стандартные кронштейны и крепежи с посадочным диаметром 6–8 мм.

Безопасность и стандарты

Лоток соответствует требованиям ТУ 3449-010-05774835-2005 и рассчитан на работу в условиях, допускающих воздействие влаги, пыли и колебания температуры. Наличие оцинкованного покрытия снижает риск электрохимической коррозии. Применение в системах до 1000 В требует соблюдения правил ПУЭ - особенно при прокладке рядом с источниками тепла или в местах возможного механического повреждения.

Преимущества

• Перфорация на боковых стенках ускоряет монтаж - не нужен дополнительный демонтаж для крепления кабелей
• Горячее цинкование увеличивает срок службы в сравнении с холодным цинком
• Жесткая П-образная форма сохраняет форму даже при нагрузке на несколько десятков килограмм
• Стандартная длина 3 м оптимальна для большинства проектов - минимум стыков
• Поддерживается широкий спектр аксессуаров от одного производителя - СОЭМИ

Ограничения применения

• Не рекомендуется для прокладки в агрессивных средах - кислоты, щелочи, соляной воздушной среде
• Не является взрывозащищённым устройством - нельзя применять во взрывоопасных зонах
• Толщина 0,7 мм недостаточна для больших механических нагрузок - не следует использовать как несущую конструкцию
• Открытая система - не защищена от попадания воды при внешней установке без дополнительных крыш

Примеры использования

• Прокладка кабелей питания и управления в серверных комнатах
• Обвязка оборудования на заводах - конвейеры, насосы, станки
• Системы освещения в административных зданиях
• Аксессуары для распределительных пунктов и ШР
• Замена старых трубчатых каналов на более легкие и ремонтнопригодные решения

Практические советы

• Выбирая лоток ЛМс-П, проверьте соответствие посадочного диаметра крепежа - отверстия в перфорации подходят под болты M6
• При длинных участках трассы используйте компенсационные участки - металл имеет коэффициент термического расширения
• Для защиты от пыли и влаги в сырых помещениях обязательно наденьте крышку - она продается отдельно
• Не забудьте предусмотреть запас длины при резке - точную нарезку лучше выполнять после сборки трассы
• СОЭМИ предлагает однотипные элементы всей серии - все детали совместимы между собой, что упрощает масштабирование системы
