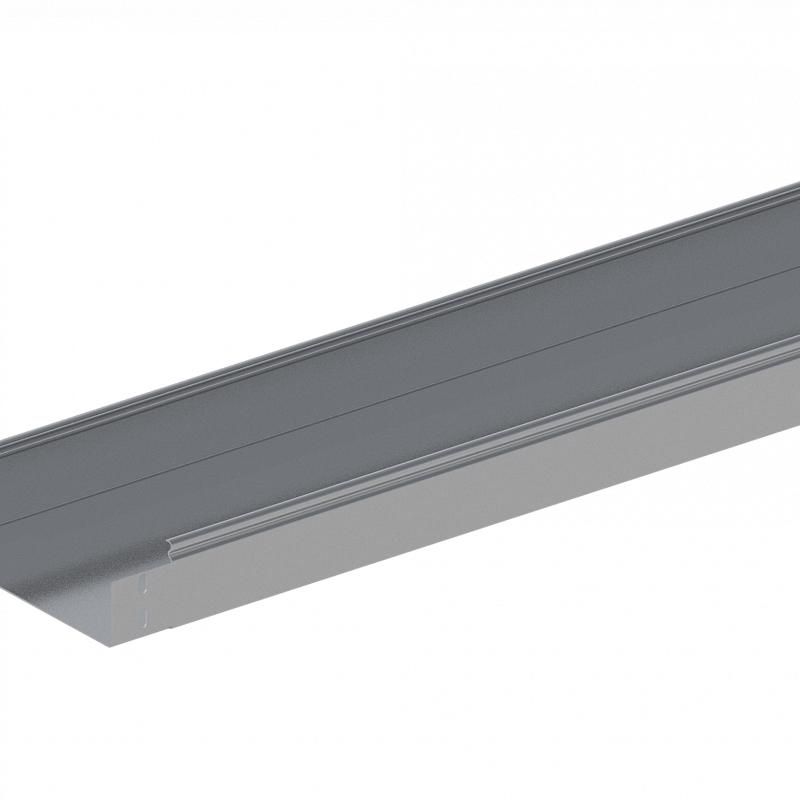

Лоток монтажный прямой неперфорированный 200х100 L2000 сталь 1.5мм ЛПНМ.200.100.2000.1.5.1 СОЭМИ Н0121161644

Лоток монтажный прямой неперфорированный 200х100 L2000 сталь 1.5мм ЛПНМ.200.100.2000.1.5.1 СОЭМИ предназначен для открытой прокладки кабелей до 1000 В в помещениях и на объектах различного назначения. Этот лоток выполнен из оцинкованной стали толщиной 1,5 мм, имеет замковую систему крепления крышки и соответствует климатическому исполнению УТ1,5.

Назначение и область применения

Лоток монтажный прямой неперфорированный используется для защиты и организации кабельных трасс в условиях, где требуется надежная механическая защита проводов и отсутствие доступа к внутреннему пространству. Подходит для установки в жилых зданиях, офисах, торговых центрах, производственных помещениях и других объектах с контролируемой средой. Неперфорированная конструкция предотвращает попадание пыли, влаги и сторонних предметов внутрь лотка, что важно для долговечности изоляции кабелей.

Технические характеристики

• Габариты: ширина 200 мм, высота 100 мм, длина 2000 мм
• Материал: сталь с горячим цинкованием
• Толщина стенки: 1,5 мм
• Тип конструкции: замковый (крышка фиксируется за счет прокатанного замка)
• Исполнение: УТ1,5 - умеренный климат, повышенная влажность
• Стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток монтажный прямой неперфорированный ЛПНМ.200.100.2000.1.5.1 СОЭМИ монтируется с помощью болтов M6. Прямые участки соединяются между собой встык - для этого требуются специальные соединители или крепление через боковые стенки. Крышка плотно фиксируется замковым механизмом без дополнительных крепежей. Для поворотов, ответвлений и переходов необходимо использовать фасонные элементы того же серийного ряда. Установка возможна на стенах, потолках или опорных конструкциях с шагом крепления не более 1,5 м.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-010-05774835-2005 и рассчитано на работу в сетях до 1000 В. Горячее цинкование обеспечивает антикоррозийную защиту, что продлевает срок службы в условиях повышенной влажности. Климатическое исполнение УТ1,5 позволяет применять лоток в закрытых помещениях с температурой от −40 C до +40 C и относительной влажностью до 95 % при 25 C.

Преимущества

• Замковая система крышки исключает необходимость в дополнительных крепежах при закрывании - экономит время при монтаже
• Оцинкованная сталь 1,5 мм обеспечивает прочность и долговечность даже при нагрузках на деформацию
• Неперфорированная форма снижает риск загрязнения кабелей и повреждения изоляции
• Регламентированное соответствие ТУ гарантирует совместимость с другими элементами серии ЛМс

Ограничения применения

Не рекомендуется использовать лоток монтажный прямой неперфорированный в условиях постоянного воздействия открытой воды, химически активных паров или агрессивных сред (например, в химических цехах). Также он не предназначен для наружной прокладки без дополнительной защиты от осадков и прямого солнечного света. Отсутствие перфорации делает невозможным использование в системах с принудительным охлаждением или вентиляцией внутри лотка.

Примеры использования

• Прокладка силовых кабелей от распределительного щита к групповым автоматам в офисном здании
• Формирование основной трассы для слаботочных кабелей (LAN, CCTV) в торговом центре
• Монтаж кабелей управления на производственной линии с ограниченным доступом к внутренней части трассы

Практические советы

• Перед монтажом проверьте, чтобы внутренние углы лотка были без острых заусенец - они могут повредить изоляцию кабелей
• При прокладке длинных прямых участков оставляйте компенсационные зазоры (до 5–10 мм на каждые 10 м) для учета теплового расширения
• Для удобства сборки используйте одинаковый тип крепежа (M6) во всей трассе - это ускоряет обслуживание
• При заказе нескольких лотков убедитесь, что все экземпляры имеют одинаковое исполнение - особенно важна совместимость замков
• Лоток монтажный прямой неперфорированный ЛПНМ.200.100.2000.1.5.1 СОЭМИ легко комбинируется с коленами, тройниками и крышками той же серии - сохраняйте целостность системы
