Лоток монтажный прямой замковый перфорированный 400х50 L3000 сталь 1.5мм ЛППЗ.400.50.3000.1.5.1 СОЭМИ Н0121132346

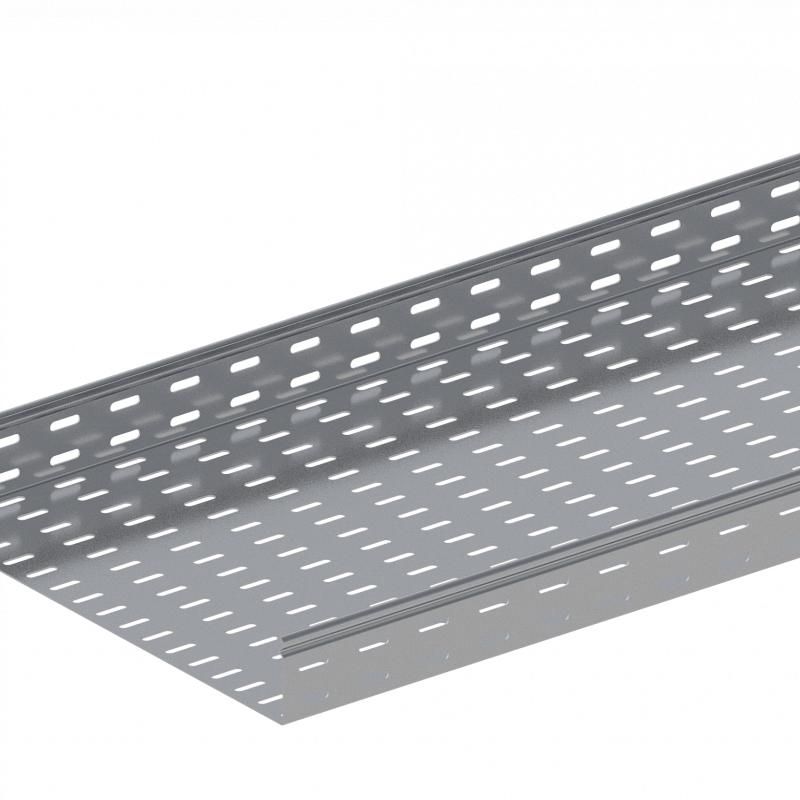

Лоток монтажный прямой замковый перфорированный ЛППЗ.400.50.3000.1.5.1 СОЭМИ предназначен для открытой прокладки кабелей до 1000 В в помещениях и на объектах различного назначения. Этот лоток сочетает прочную стальную конструкцию с удобной системой фиксации крышки и перфорацией для легкого крепления кабелей.

Назначение и область применения

Лоток монтажный прямой замковый перфорированный ЛППЗ.400.50.3000.1.5.1 СОЭМИ используется для организации открытых кабельных трасс в условиях, где требуется доступ к проводам для обслуживания или модернизации. Подходит для установки в жилых зданиях, офисах, торговых центрах, производственных помещениях и других объектах с напряжением до 1000 В. Перфорация позволяет легко закрепить кабели хомутами или скобами без сверления самого лотка.

Технические характеристики

• Габариты: ширина 400 мм, высота 50 мм, длина 3000 мм
• Материал: сталь толщиной 1,5 мм с горячецинковым покрытием
• Тип конструкции: замковый - крышка фиксируется за счет прокатанного замка, не требует дополнительных креплений
• Перфорация: равномерная по всей поверхности дна для крепления кабелей
• Климатическое исполнение: УТ1,5 - устойчив к повышенной влажности и температурным колебаниям в пределах от −50 C до +50 C
• Стандарт: изготовление соответствует ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток монтажный прямой замковый перфорированный ЛППЗ.400.50.3000.1.5.1 СОЭМИ соединяется с другими элементами трассы с помощью болтов М6. Для поворотов, ответвлений и переходов используются специальные фасонные элементы того же серийного ряда. Крышка плотно защелкивается на замках - её можно открывать и закрывать многократно без потери герметичности. Монтаж осуществляется на кронштейны, стеновые крепления или потолочные подвесы. Расстояние между точками крепления рекомендуется не более 1,5 м при нагрузке на лоток до 15 кг/м.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-010-05774835-2005 и рассчитано на работу в средах с повышенной влажностью и перепадами температур. Горячее цинкование обеспечивает долговечную защиту от коррозии даже при механических воздействиях. Напряжение до 1000 В соответствует нормам для слаботочных и силовых сетей в соответствии с ПУЭ.

Преимущества

• Замковая система крышки исключает необходимость использовать крепеж для её фиксации - экономит время при сборке и демонтаже
• Перфорированное дно снижает вес конструкции и упрощает крепление кабелей без дополнительных инструментов
• Цинковое покрытие увеличивает срок службы в агрессивных средах - особенно важно для помещений с высокой влажностью
• Стальная основа толщиной 1,5 мм обеспечивает достаточную жесткость при больших нагрузках и длинных участках трассы

Ограничения применения

• Не предназначен для прокладки кабелей выше 1000 В - использование вне этого диапазона запрещено
• Не следует применять в местах с постоянным контактом с открытыми источниками пламени или высокими температурами (>+80 C)
• Рекомендовано избегать длительного воздействия агрессивных химических веществ (например, кислот, щелочей) - хотя цинк защищает металл, он не является полностью химически стойким материалом
• При использовании в качестве вертикальной трассы необходимо дополнительно фиксировать кабели через каждые 50–70 см, чтобы избежать проскальзывания

Примеры использования

• Прокладка силовых кабелей питания в административном корпусе
• Обустройство трассы для сигнализации и связи в торговом центре
• Фиксация кабелей управления на производственной линии с частыми технологическими изменениями
• Монтаж кабельных путей в подвале или техническом этаже с высокой влажностью

Практические советы

• При заказе нескольких лотков проверьте совпадение номеров партий - цвет цинкового покрытия может немного отличаться между партиями
• Для длинных прямых участков (более 15 м) предусмотрите компенсационные зазоры при монтаже - металл расширяется при нагреве
• Перед установкой удалите острые кромки на месте реза - они могут повредить изоляцию кабелей
• Используйте пластиковые или резиновые вкладыши при креплении кабелей в перфорацию - это снижает риск повреждения изоляции
• При работе в помещениях с ограниченным пространством учтите, что высота лотка составляет 50 мм - это влияет на минимальный радиус изгиба соседних труб и каналов
