Лоток перфорированный 150х100-0,1 L2000 замковый - Н0122131623 СОЭМИ

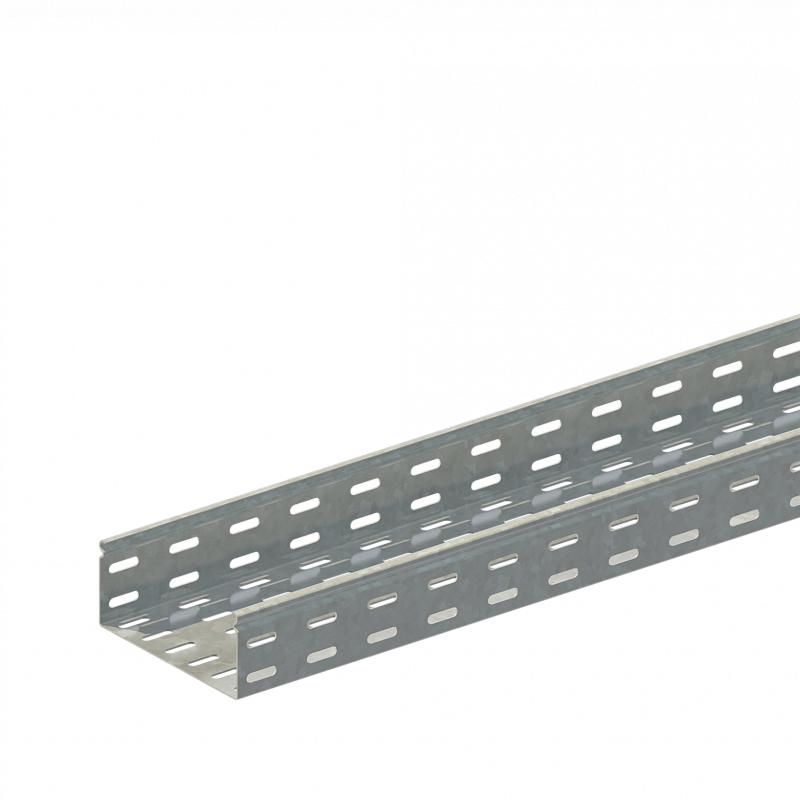

Лоток кабельный перфорированный замковый 150х100х0.1 L2000 сталь 1мм, цУТ2.5, СОЭМИ - это надежный элемент для открытой прокладки кабелей до 1000 В в помещениях различного назначения. Благодаря замковой конструкции и оцинкованной стали, он сочетает прочность, удобство сборки и долговечность. Артикул 122131623 соответствует сертифицированному производству СОЭМИ.

Назначение и область применения

Лоток предназначен для открытой прокладки силовых и слаботочных кабелей на напряжение до 1000 В. Подходит для установки в жилых зданиях, офисах, торговых центрах, производственных помещениях и других объектах с умеренным климатом. Применяется там, где требуется доступ к кабелям для обслуживания, модернизации или диагностики. Перфорация позволяет легко фиксировать кабели хомутами, проводить вентиляцию и снижать нагрев.

Технические характеристики

• Тип: перфорированный лоток замкового типа
• Размеры: ширина 150 мм, высота 100 мм, длина 2000 мм
• Материал: сталь толщиной 1 мм
• Покрытие: горячеоцинкованное по технологии Сендзимира
• Климатическое исполнение: УТ2,5 (умеренный климат, повышенная влажность)
• Стандарт: ТУ 3449-010-05774835-2005
• Цвет: серый
• Перфорация: боковые стенки и дно - с отверстиями для крепления и вентиляции
• Крепление: винтовое (метизы M6)

Совместимость и монтаж

Лоток совместим с другими элементами серии ЛМс: углы, переходники, ответвители и крышки. Для соединения между собой используется болт M6 через предварительно выполненные отверстия в торцах. Крышка фиксируется за счет замкового профиля - не требует дополнительных креплений. Монтаж осуществляется на кронштейны, стены или потолки с шагом не более 1,5 м. Готовый лоток можно резать по длине ножницами по металлу, сохраняя целостность замка.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-010-05774835-2005 и рассчитано на работу в условиях, допускающих воздействие влаги и температурные колебания. Оцинкованное покрытие защищает от коррозии, что повышает безопасность при длительной эксплуатации. Напряжение до 1000 В соответствует нормам для прокладки в помещениях без взрывоопасной среды.

Преимущества

• Замковая система крышки исключает необходимость винтового крепления - экономит время при монтаже и демонтаже
• Оцинкование по Сендзимира гарантирует равномерное покрытие и долгий срок службы даже в сырых помещениях
• Перфорация по всей поверхности упрощает крепление кабелей, улучшает теплоотвод и снижает риск перегрева
• Готовый к использованию форм-фактор - не требует сварки или сложной сборки
• Совместимость с широким спектром фасонных элементов от СОЭМИ

Ограничения применения

• Не предназначен для прокладки в местах с постоянным контактом с открытым огнем или высокими температурами (>+60C)
• Не рекомендуется для использования во взрывоопасных зонах (взрывоопасные среды класса IECEx/ATEX)
• Не выдерживает механические удары - не следует использовать как несущую конструкцию для тяжелого оборудования
• При монтаже в условиях сильной вибрации необходимо дополнительно закреплять кабели

Примеры использования

• Прокладка кабелей питания и управления в офисном здании по потолочным конструкциям
• Обустройство кабельных трасс на производстве - к конвейерам, станкам, щитовым помещениям
• Подключение систем видеонаблюдения и связи в торговом центре
• Монтаж распределительных сетей в многоэтажных жилых домах

Практические советы

• При заказе нескольких лотков проверьте соответствие длин - все элементы должны иметь одинаковый размер (2000 мм) для беспроблемного соединения
• Для защиты от пыли и влаги используйте крышку - она плотно фиксируется замком, но не герметична
• При резке лотка по длине соблюдайте осторожность: после реза замок может потерять точную посадку - лучше использовать заводские детали
• Учитывайте посадочные отверстия в основании - они позволяют крепить лоток к кронштейнам с шагом до 1,5 м; при больших нагрузках шаг сокращают до 1 м
• Артикул 122131623 - это часть серии ЛМс от СОЭМИ; для комплектации трассы используйте другие элементы этой же серии
