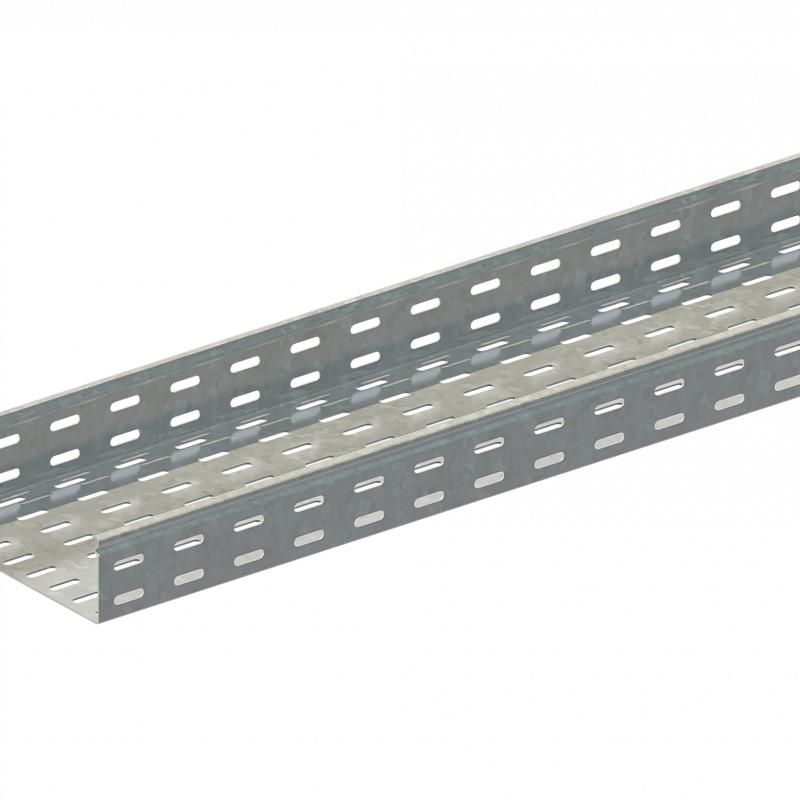

Лоток перфорированный 200х100-0,1 L2000 замковый - Н0122131624 СОЭМИ

Лоток кабельный перфорированный замковый 200х100х0,1 L2000 сталь 1мм, цУТ2.5, СОЭМИ - это надёжный элемент для открытой прокладки кабелей до 1000 В в помещениях различного назначения. Произведённый компанией СОЭМИ, этот лоток сочетает прочную оцинкованную сталь, удобную замковую систему и стандартизированную конструкцию, что делает его популярным решением для монтажников и инженеров.

Назначение и область применения

Лоток кабельный перфорированный замковый 200х100х0,1 L2000 сталь 1мм, цУТ2.5, СОЭМИ предназначен для открытой прокладки силовых и слаботочных кабелей на напряжение до 1000 В. Подходит для установки в жилых зданиях, офисах, торговых центрах, производственных помещениях и других объектах, где требуется доступ к кабелям для обслуживания и расширения сети. Перфорация позволяет легко крепить кабели хомутами, а также улучшает теплоотвод и вентиляцию.

Технические характеристики

• Тип: перфорированный лоток с замковым креплением крышки
• Размеры: ширина 200 мм, высота 100 мм, длина 2000 мм
• Материал: сталь толщиной 1 мм
• Покрытие: горячее оцинкование по технологии Сендзимира
• Крепление: винтовое (метизы M6)
• Перфорация: боковые стенки и дно - с отверстиями для крепления и вентиляции
• Стандарт: ТУ 3449-010-05774835-2005
• Климатическое исполнение: УТ2,5 (умеренный климат, повышенная влажность)
• Цвет: серый

Совместимость и монтаж

Лоток кабельный перфорированный замковый 200х100х0,1 L2000 сталь 1мм, цУТ2.5, СОЭМИ совместим с другими элементами серии ЛМс: поворотами, переходами, муфтами и крышками. Крышка фиксируется за счёт заводского замка - её не нужно закручивать, достаточно просто защёлкнуть. Для сборки трассы используется болты M6, которые входят в комплект крепежа. Монтаж осуществляется на кронштейны, стены или потолки через отверстия в основании. Длина 2000 мм позволяет минимизировать количество стыков при прокладке прямых участков.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3449-010-05774835-2005, регламентирующим требования к монтажным лоткам. Оцинкованное покрытие защищает металл от коррозии, что особенно важно в условиях повышенной влажности. Климатическое исполнение УТ2,5 гарантирует работу при температуре от −40 C до +40 C и относительной влажности до 95 % при 25 C. Применение в соответствии с нормами ПУЭ и ГОСТ Р 50571 обеспечивает безопасность эксплуатации.

Преимущества

• Замковая система крышки - быстрый монтаж без дополнительных креплений
• Оцинкованная сталь - долговечность, устойчивость к коррозии, не требует окраски
• Перфорация по всей поверхности - удобство крепления кабелей, лучший отвод тепла
• Готовая длина 2000 мм - снижает число стыков и время монтажа
• Совместимость с широким спектром фасонных элементов серии ЛМс

Ограничения применения

Не рекомендуется использовать лоток кабельный перфорированный замковый 200х100х0,1 L2000 сталь 1мм, цУТ2.5, СОЭМИ в средах с агрессивными химикатами, паром или постоянным воздействием морской воды - оцинкованное покрытие не выдерживает длительного контакта с этими факторами. Также не предназначен для наружной прокладки без защиты от прямого солнца и осадков. Напряжение выше 1000 В требует применения специализированных лотков с усиленной изоляцией.

Примеры использования

• Прокладка кабелей питания и управления в серверных комнатах офисных зданий
• Обустройство кабельных трасс на производственных линиях (конвейеры, станки)
• Монтаж слаботочных сетей (LAN, CCTV, телефония) в торговых центрах
• Распределение проводов в подъездах многоквартирных домов

Практические советы

• При планировании трассы учтите, что внутренняя высота лотка составляет 100 мм - не превышайте заполнение более чем на 40–50%, чтобы сохранить возможность обслуживания
• Для длинных прямых участков используйте компенсационные зазоры между лотками - температурное расширение может вызвать деформацию
• Фиксация на стенах выполняется с шагом не более 1,5 м; на потолках - не более 1 м
• При использовании в сырых помещениях проверьте герметичность стыков - можно применить силиконовый герметик на соединениях
• Артикул 122131624 и бренд СОЭМИ - ключевые данные для заказа запасных частей и фасонных элементов
