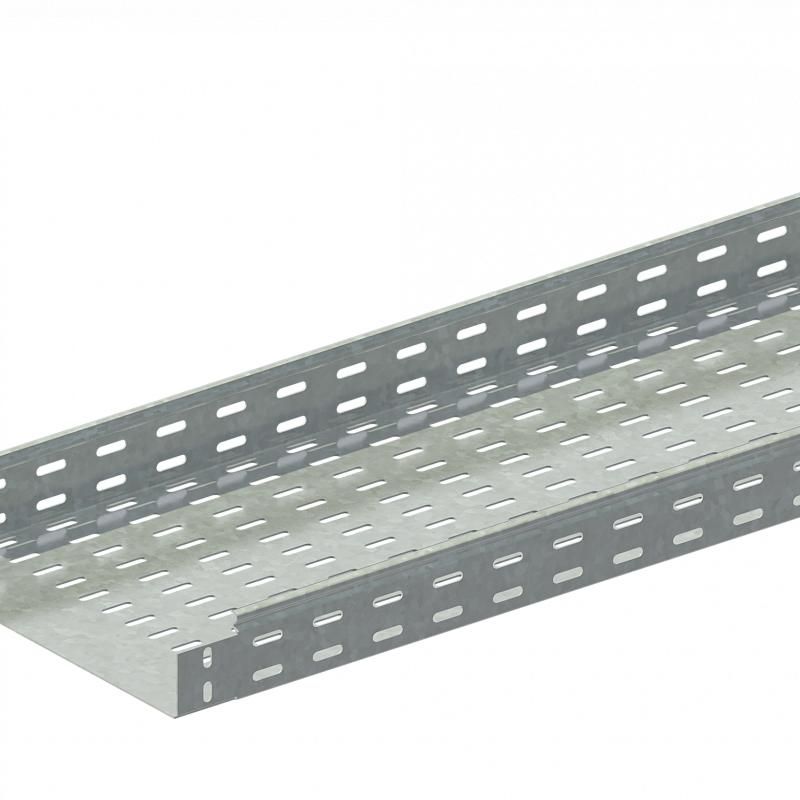

Лоток прямой замковый перфорированный монтаж без соединителей ЛМс-ПЗМ 300х100-1,2ц УТ2,5 (L=3000мм) - Н0122152635 СОЭМИ

Лоток кабельный перфорированный стальной 300х100х3000 мм, толщина 1.2 мм, замковый, цинкование УТ2.5, СОЭМИ, ЛМс-ПЗМ предназначен для открытой прокладки кабелей до 1000 В в помещениях и на объектах различного назначения. Благодаря замковой конструкции и оцинкованному покрытию, этот лоток сочетает прочность, долговечность и удобство сборки.

Назначение и область применения

Лоток кабельный перфорированный стальной 300х100х3000 мм, толщина 1.2 мм, замковый, цинкование УТ2.5, СОЭМИ, ЛМс-ПЗМ используется для прокладки силовых и слаботочных кабелей в условиях, где требуется доступ к проводам для обслуживания и модернизации. Подходит для установки в жилых зданиях, офисах, торговых центрах, производственных помещениях и других объектах с внутренней электропроводкой. Перфорация позволяет легко фиксировать кабели хомутами, а также улучшает теплоотвод и вентиляцию.

Технические характеристики

• Тип: перфорированный лоток с замковым механизмом
• Размеры: ширина 300 мм, высота 100 мм, длина 3000 мм
• Материал: сталь
• Толщина стенки: 1,2 мм
• Покрытие: горячее цинкование по технологии Сендзимира (УТ2.5)
• Цвет: серый
• Перфорация: боковые стенки и основание - перфорированные
• Крепление: винтовое (метизы M6)
• Исполнение: без соединителя (требуется самостоятельная комплектация)
• Стандарт: ТУ 3449-010-05774835-2005
• Климатическое исполнение: УТ2.5 - для умеренного и холодного климата с повышенной влажностью

Совместимость и монтаж

Лоток кабельный перфорированный стальной 300х100х3000 мм, толщина 1.2 мм, замковый, цинкование УТ2.5, СОЭМИ, ЛМс-ПЗМ собирается без специальных соединителей - стыки формируются путём плотного совмещения торцов. Крышка фиксируется за счёт прокатанного замка, что исключает необходимость дополнительных креплений. Для крепления к поверхности используются болты М6 через перфорацию в основании. Рекомендуемый шаг крепления - 1–1,5 м. При поворотах и ответвлениях трассы применяются фасонные элементы того же семейства ЛМс. Наличие перфорации в боковых стенках позволяет использовать кабельные хомуты, кронштейны и другие крепёжные детали без сверления.

Безопасность и стандарты

Лоток соответствует требованиям ТУ 3449-010-05774835-2005 и рассчитан на работу в сетях до 1000 В. Цинкование по методу Сендзимира обеспечивает равномерное и прочное антикоррозийное покрытие, устойчивое к механическим воздействиям. Климатическое исполнение УТ2.5 гарантирует надёжную работу при температуре от −40 C до +40 C и относительной влажности до 95 % при 25 C. Применение в закрытых помещениях исключает риск возгорания - материал не поддерживает горение.

Преимущества

• Замковая система крышки - быстрая сборка, отсутствие потери крепёжа, надёжная фиксация без дополнительных элементов
• Перфорация по всей площади - возможность точечной фиксации кабелей, улучшенная вентиляция, снижение нагрева
• Горячее цинкование Сендзимира - длительный срок службы даже в условиях повышенной влажности
• Стальная конструкция - высокая механическая прочность, выдерживает нагрузки от собственного веса кабелей и внешних воздействий
• Серый цвет - нейтральный внешний вид, хорошо сочетается с интерьерами и технологическим оборудованием

Ограничения применения

• Не предназначен для наружной прокладки под открытым небом - отсутствует защита от прямого UV-воздействия и осадков
• Не рекомендуется для использования в агрессивных средах (например, химических производствах) - цинкование УТ2.5 не обеспечивает достаточную стойкость к кислотам и щелочам
• Отсутствие встроенного соединителя требует наличия дополнительных элементов для удлинения трассы - необходимо планировать комплектацию заранее
• Не подходит для прокладки кабелей с наружным диаметром более 80 мм - ограниченная высота лотка (100 мм) не позволяет разместить крупные пакеты

Примеры использования

• Прокладка кабелей питания и управления в серверных комнатах офисных зданий
• Обустройство распределительных щитов на производстве - лоток ЛМс-ПЗМ служит основой для маршрута кабелей к станкам и автоматике
• Монтаж слаботочных систем (LAN, CCTV, телефонии) в многоэтажных жилых домах
• Формирование кабельных трасс в торговых центрах - особенно эффективно благодаря возможности крепления хомутов прямо к перфорации

Практические советы

• При заказе учитывайте длину лотка - 3000 мм оптимальна для стандартных участков; для длинных трасс используйте несколько лотков с плотными стыками
• Для защиты от пыли и влаги в местах выхода кабелей используйте пластиковые вводы - они совместимы с перфорацией
• При монтаже на потолок или стену проверьте соответствие шага крепления и несущей способности основания - максимальная нагрузка зависит от количества и массы кабелей
• При использовании в помещениях с частым обслуживанием выбирайте именно перфорированный вариант - он даёт доступ к кабелям без демонтажа крышки
• Сохраните документацию по ТУ 3449-010-05774835-2005 - она нужна для актирования работ и при проведении инспекций
