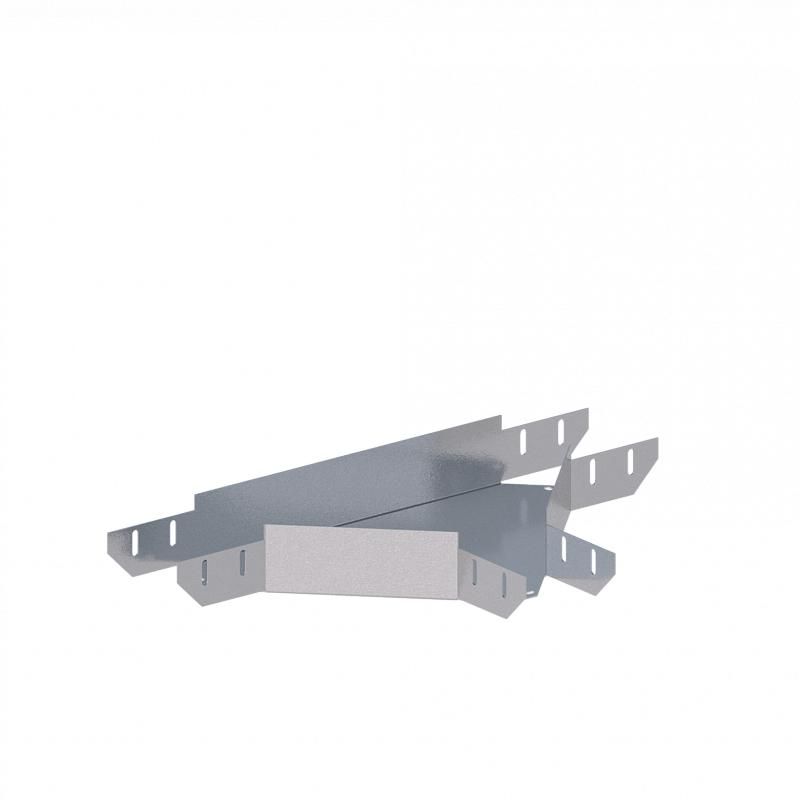

Лоток монтажный тройниковый горизонтальный 100х50 сталь 1мм ЛУТГ.100.50.553.1.1 СОЭМИ Н0121370322

Лоток монтажный тройниковый горизонтальный 100х50 сталь 1мм СОЭМИ - элемент системы кабельной трассы, обеспечивающий T-образное разветвление в горизонтальной плоскости. Продукт серийно выпускается брендом СОЭМИ Ст.Оскол под артикулом н0121370322 и подходит для прокладки силовых и управляющих кабелей на объектах с повышенными требованиями к надежности.

Назначение и область применения

Лоток монтажный тройниковый горизонтальный 100х50 сталь 1мм СОЭМИ применяется для создания ответвлений в кабельных трассах, где необходимо изменить направление прохождения кабелей под углом 90° в одной горизонтальной плоскости. Подходит для систем, требующих распределения кабелей между несколькими направлениями: например, в цехах, на АЗС, в распределительных пунктах, на конвейерах и в шкафах управления.

Технические характеристики

• Габариты: 100×50 мм - ширина и высота внутреннего сечения;
• Толщина стенки: 1 мм - обеспечивает достаточную жесткость при сохранении легкости;
• Длина: 553 мм - оптимальная для удобного монтажа и совмещения с прямыми участками;
• Материал: сталь с горячим цинкованием - защищает от коррозии в условиях повышенной влажности и агрессивной среды;
• Климатическое исполнение: УТ1,5 - рассчитан на работу при температуре от −50C до +50C, в условиях повышенной влажности и запыленности;
• Тип крепления: без замка - фиксация осуществляется через болтовые соединения;
• Стандарт: ТУ 3449-010-05774835-2005 - соответствует техническим условиям производства, применяемым в России.

Совместимость и монтаж

Лоток монтажный тройниковый горизонтальный 100х50 сталь 1мм СОЭМИ совместим с прямыми лотками такого же сечения (100×50 мм) от того же производителя. Соединение происходит по принципу “мама–папа”: один край имеет выступ, другой - паз, что позволяет легко состыковать элементы без дополнительных переходников. Крепление выполняется стандартным комплектом метизов (болты, гайки, шайбы), используемым для прямых лотков. При необходимости можно установить крышку - она не входит в базовую комплектацию, но продается отдельно.

Рекомендуется соблюдать равномерность нагрузки на все три ветви тройника. Максимальная допустимая масса кабелей - не более 15 кг/м на каждую ветвь.

Преимущества

• Цинкование повышает долговечность в агрессивных средах - особенно важно для промышленных помещений и открытых площадок;
• Простая система “мама–папа” снижает время монтажа и исключает необходимость сверления или резки;
• Изделие не содержит сложных механизмов - минимум точек отказа;
• Производится в соответствии с отраслевым ТУ, что гарантирует однородность партий и предсказуемость параметров.

Ограничения применения

• Не предназначена для вертикальных разветвлений - только для горизонтальных трасс;
• Не рекомендуется использовать в местах с постоянным механическим воздействием (удары, вибрация выше 1g) без дополнительной фиксации;
• Отсутствие замка требует обязательного использования крепежа - нельзя монтировать без болтов;
• Не подходит для кабелей с внешним диаметром более 25 мм - возможны трудности с укладкой и перегрев.

Примеры использования

• Разветвление кабельной трассы от главного шкафа управления к трем станкам в цехе;
• Подключение датчиков и приводов вдоль конвейерной линии с выходом в трех направлениях;
• Обход препятствий (колонн, труб) в распределительном щите с сохранением целостности трассы;
• Монтаж в теплицах, холодильных камерах и других помещениях с высокой влажностью благодаря цинкованию.

Практические советы

• Перед монтажом проверьте, чтобы все лотки в трассе имели одинаковое сечение - смешивание с другими размерами нарушает герметичность и прочность соединения;
• При использовании крышки убедитесь, что ее длина соответствует длине тройника - крышка должна плотно закрывать все три ветви;
• Для длинных трасс с несколькими тройниками рекомендуется делать контрольный замер расстояния между креплениями - шаг не должен превышать 1,5 м;
• Артикул н0121370322 - единственный номер для заказа этого конкретного изделия; другие модели с похожим названием могут отличаться по длине или толщине стали.
