Лоток монтажный угловой горизонтальный 45 град. 400х100 сталь 1мм ЛУ45Г.400.100.618.1.1 СОЭМИ Н0121340626

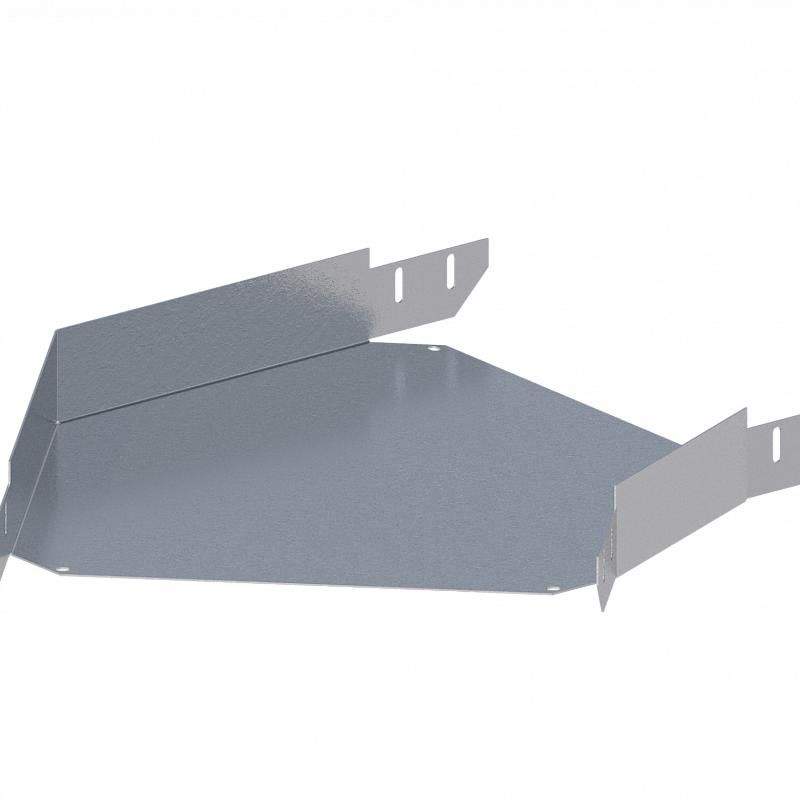

Лоток монтажный угловой горизонтальный 45 град. 400х100 сталь 1мм СОЭМИ - элемент кабельной системы для организации поворотов трассы под углом 45°, изготовлен из оцинкованной стали толщиной 1 мм. Артикул н0121340626 соответствует требованиям ТУ 3449-010-05774835-2005 и подходит для прокладки силовых и слаботочных кабелей в промышленных условиях.

Назначение и область применения

Лоток монтажный угловой горизонтальный 45 град. 400х100 сталь 1мм СОЭМИ используется для изменения направления кабельной трассы в горизонтальной плоскости под углом 45°. Применяется в системах кабельного монтажа там, где требуется плавный переход между участками трассы - например, вокруг колонн, перегородок или оборудования. Подходит для прокладки кабелей на объектах с повышенными требованиями к надежности: заводы, энергообъекты, транспортная инфраструктура, автоматизированные производства.

Технические характеристики

• Форма: угловой горизонтальный, поворот 45°
• Размеры: внутренняя ширина 400 мм, высота 100 мм
• Длина: 618 мм
• Материал: сталь с горячецинковым покрытием
• Толщина стенки: 1 мм
• Климатическое исполнение: УТ1,5 - устойчив к температурным колебаниям и повышенной влажности
• Стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток монтажный угловой горизонтальный 45 град. 400х100 сталь 1мм СОЭМИ совместим со всеми лотками серии СОЭМИ того же типа и размера - с шириной 400 мм и высотой 100 мм. Монтаж осуществляется с помощью болтовых соединений или самонарезающих винтов. Для герметичности и прочности рекомендуется использовать комплектующие того же производителя. Крепление выполняется к опорным конструкциям через предварительно просверленные отверстия по боковым стенкам. Не требует специальных инструментов - достаточно обычного набора для монтажа металлоконструкций.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3449-010-05774835-2005 и предназначено для работы в помещениях и на открытых площадках с умеренным климатом. Горячее цинкование обеспечивает долговечную защиту от коррозии. Температурный диапазон эксплуатации - от −50C до +50C. Не применяется в средах с агрессивными химикатами, кислотами или щелочами без дополнительной защиты.

Преимущества

• Цинковое покрытие защищает от ржавчины даже при механических повреждениях поверхности
• Жесткая конструкция сохраняет форму при нагрузке и не деформируется при сборке
• Поддерживает стандартизированную систему кабельных трасс - легко комбинируется с прямыми и другими угловыми элементами
• Производится в соответствии с жесткими технологическими нормами - минимальный процент брака

Ограничения применения

• Не предназначен для использования в условиях постоянного погружения в воду или высокой запыленности без дополнительной герметизации
• Не рекомендован для установки в зонах с частыми ударными нагрузками или вибрациями выше допустимых уровней
• Толщина стенки 1 мм ограничивает применение в системах с очень крупными пучками кабелей - максимальная нагрузка рассчитана на стандартные кабельные трассы

Примеры использования

• Поворот трассы вокруг технологического оборудования на заводе
• Переход кабеля от потолочного лотка к стеновому каналу в распределительном пункте
• Обход препятствий (колонны, трубопроводы) в производственных корпусах
• Создание плавного контура трассы в автоматических линиях с ограниченным пространством

Практические советы

• При проектировании трассы учтите, что радиус изгиба этого лотка соответствует 45° - используйте его только для нужного угла, не пытайтесь выгибать его дополнительно
• Для удобства сборки заранее подготовьте одинаковые по длине прямые участки перед и после углового элемента
• Проверяйте соответствие посадочного размера: ширина 400 мм должна совпадать с остальными элементами системы
• При монтаже на открытом воздухе проверяйте состояние цинкового покрытия - при наличии повреждений заделайте их антикоррозийным составом
• Артикул н0121340626 - единственный номер для заказа именно этой модели; другие угловые лотки СОЭМИ имеют другую длину или угол поворота
