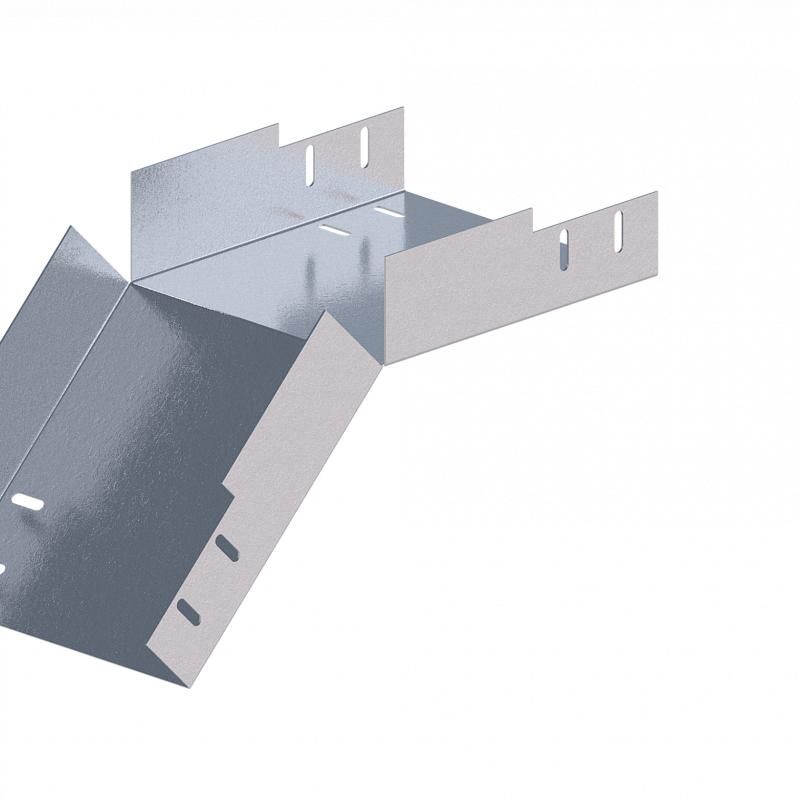

Лоток монтажный угловой 45град. вниз 200х65 сталь 1мм ЛУ45Н.200.65.375.1.1 СОЭМИ Н0121360424

Лоток монтажный угловой 45 градусов вниз 200х65 сталь 1 мм ЛУ45Н.200.65.375.1.1 СОЭМИ - элемент кабельной трассы для организации поворотов на 45° в нижнем направлении, изготовленный из оцинкованной стали толщиной 1 мм. Подходит для прокладки силовых и слаботочных кабелей в промышленных объектах, где требуется надежная фиксация и устойчивость к внешним воздействиям.

Назначение и область применения

Лоток монтажный угловой 45 градусов вниз 200х65 сталь 1 мм ЛУ45Н.200.65.375.1.1 СОЭМИ используется для изменения направления кабельной трассы в вертикальной плоскости - например, при переходе с горизонтального участка на вертикальный спуск. Применяется в системах кабельного монтажа на заводах, в распределительных пунктах, на элеваторах, в кабельных каналах и других местах, где необходимы плавные повороты под углом 45°. Может использоваться как часть системы с другими лотками того же типа для формирования сложных маршрутов.

Технические характеристики

• Угол поворота: 45° вниз
• Ширина лотка: 200 мм
• Высота бортов: 65 мм
• Длина элемента: 375 мм
• Толщина материала: 1 мм
• Материал: сталь с горячим цинкованием
• Климатическое исполнение: УТ1,5 (для работы при температуре от −50C до +50C, повышенной влажности и запыленности)
• Стандарт производства: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток монтажный угловой 45 градусов вниз 200х65 сталь 1 мм ЛУ45Н.200.65.375.1.1 СОЭМИ совместим со всеми лотками серии ЛУ45Н от СОЭМИ, имеющими аналогичную ширину (200 мм) и высоту (65 мм). Монтируется с помощью болтовых соединений или сварки - в зависимости от проекта. Для герметичности и прочности рекомендуется использовать комплектные крепежи от того же производителя. Установка выполняется на опоры или кронштейны с шагом не более 1,5 метра. Обязательно проверьте соответствие посадочного профиля с основным лотком перед сборкой.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-010-05774835-2005 и рассчитано на работу в условиях повышенной влажности, перепадов температур и агрессивной среды благодаря защите от коррозии - горячему цинкованию. Климатическое исполнение УТ1,5 обеспечивает долговечность в неотапливаемых помещениях, на открытых площадках и в производственных зонах с высокой запыленностью. Нет требований к электроизоляции - лоток не является изолирующим элементом.

Преимущества

• Горячее цинкование гарантирует длительную защиту от ржавчины даже при механических повреждениях покрытия
• Жесткая конструкция с толщиной 1 мм выдерживает нагрузки от кабелей и внешних воздействий
• Форма 45° позволяет плавно менять направление трассы без острых изгибов, снижая риск повреждения кабелей
• Стандартизированные размеры обеспечивают взаимозаменяемость с другими элементами серии

Ограничения применения

• Не предназначена для использования в качестве несущего элемента при значительных вертикальных нагрузках - применяйте только в составе полноценной кабельной трассы
• Не подходит для установки в средах с постоянным контактом с кислотами, щелочами или сильными растворителями - цинк может разрушаться
• Рекомендовано избегать частого погружения в воду - хотя IP-класс не указан, цинковое покрытие не заменяет герметизации
• Не следует применять вместо поворота на 90° - для этого используйте другие модели

Примеры использования

• Переход с горизонтального лотка на вертикальный стояк в цехе с конвейерной линией
• Спуск кабелей от потолочного короба к полу в распределительном шкафу
• Обход препятствий (трубопроводов, оборудования) в технологических помещениях
• Сборка многоуровневых кабельных трасс в энергоустановках

Практические советы

• При заказе нескольких элементов убедитесь, что все они одного типоразмера - различия в длине или толщине могут нарушить целостность трассы
• Перед монтажом проверьте внутреннюю поверхность на наличие деформаций - особенно после транспортировки
• Для защиты кабелей от перегиба в месте поворота используйте мягкие вкладыши или пластиковые направляющие
• При необходимости увеличения жесткости можно дополнительно закрепить лоток к стене или раме через каждые 1–1,2 м
• Лоток монтажный угловой 45 градусов вниз 200х65 сталь 1 мм ЛУ45Н.200.65.375.1.1 СОЭМИ легко комбинируется с прямыми лотками и другими угловыми элементами той же серии - сохраняйте единый стиль сборки
