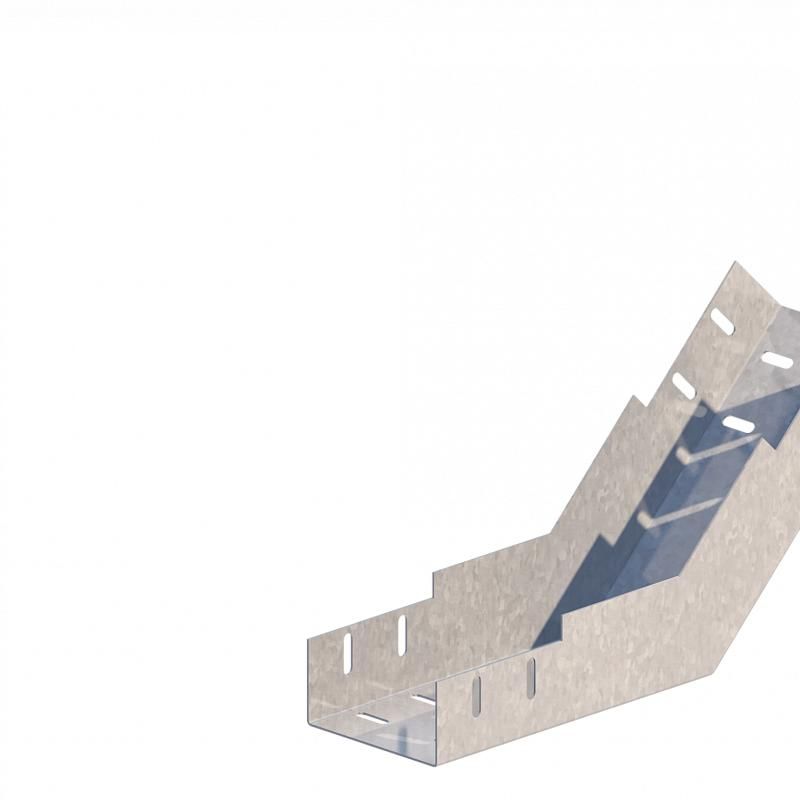

Лоток монтажный угловой 45 вверх ЛУ45В.100.50.366.0,7.2 - Н0122350312 СОЭМИ

Лоток угловой стальной 100х50 мм, толщина 0.7 мм, угол 45 градусов, покрытие цинк УТ2.5, серия СОЭМИ, серия ЛМс-45В - элемент кабельной трассы для изменения направления проводки под углом 45°. Применяется в системах прокладки кабелей на объектах с повышенными требованиями к защите от коррозии. Производится компанией СОЭМИ Ст.Оскол, артикулы 122350312 и н0122350312.

Назначение и область применения

Лоток угловой стальной 100х50 мм используется для создания поворотов в кабельных трассах под углом 45°. Подходит как для горизонтальных, так и для вертикальных участков трассы. Обеспечивает плавный переход кабелей между секциями лотков, предотвращает перегибы и механические повреждения жил. Часто применяется в промышленных зонах, на заводах, в распределительных щитовых, на элеваторах и в других местах, где требуется надежная и долговечная система прокладки силовых и слаботочных кабелей.

Технические характеристики

• Форма: угловой, внутренний угол 45°
• Размеры: ширина 100 мм, высота 50 мм
• Толщина стенки: 0,7 мм
• Длина: 366 мм
• Материал: сталь
• Покрытие: оцинковано по технологии Сендзимира, класс защиты УТ2.5
• Цвет: серый
• Тип соединения: винтовой (болты и гайки)
• Стандарт: ТУ 3449-010-05774835-2005
• Климатическое исполнение: УТ2.5 - устойчив к влажному воздуху, температурным колебаниям и агрессивным средам

Совместимость и монтаж

Лоток угловой стальной 100х50 мм совместим с другими элементами серии ЛМс-45В и лотками того же размера от производителя СОЭМИ. Для сборки используются болты M6 или аналогичные, предусмотренные в комплекте с прямыми лотками. Монтаж выполняется на опоры или кронштейны с шагом до 1,5 метра. Винтовое соединение позволяет легко демонтировать и заменить участок трассы без резки или сварки. Перед установкой проверьте соответствие посадочного профиля - внешние габариты должны точно соответствовать смежным прямым лоткам.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3449-010-05774835-2005. Цинковое покрытие по методу Сендзимира обеспечивает равномерную толщину антикоррозийного слоя, что снижает риск образования ржавчины даже в условиях повышенной влажности. Климатическое исполнение УТ2.5 гарантирует работу при температурах от −40C до +40C и относительной влажности до 95%. Напряжение в кабелях внутри лотка не влияет на целостность конструкции - лоток не является токоведущим элементом.

Преимущества

• Высокая прочность благодаря стальному основанию и точной толщине 0,7 мм
• Долговечность: оцинкование Сендзимира защищает металл на десятки лет
• Гибкая совместимость с другими элементами серии ЛМс-45В
• Не требует сварки - монтаж на болтах ускоряет сборку и упрощает обслуживание
• Подходит для прокладки кабелей различного типа: силовые, управления, связи

Ограничения применения

• Не предназначена для работы в агрессивных химических средах (например, кислоты, щелочи, растворители)
• Не рекомендуется использовать в помещениях с постоянной влажностью выше 95% без дополнительной вентиляции
• Не подходит для прокладки кабелей с наружным диаметром более 80% от внутреннего сечения лотка (не заполнять более чем на 40–50%)
• Не следует применять как несущую конструкцию для тяжелых нагрузок - вес кабелей должен рассчитываться отдельно

Примеры использования

• Переход кабельной трассы с горизонтального участка на вертикальный в машинном зале
• Обход препятствий (колонны, трубопроводы) на производстве
• Сборка трассы в распределительных пунктах с ограниченным пространством
• Прокладка кабелей в холодильных камерах и на открытых площадках с перепадами температур

Практические советы

• При заказе убедитесь, что все элементы трассы - одинакового производства (серия ЛМс-45В от СОЭМИ), чтобы гарантировать плотное соединение
• Проверяйте наличие фланцев и отверстий под болты перед монтажом - они должны совпадать с соседними лотками
• При использовании в сырых помещениях дополнительно герметизируйте стыки силиконовым составом, устойчивым к температуре
• Не используйте этот лоток как опору для оборудования - он рассчитан только на массу кабелей
• Артикулы 122350312 и н0122350312 - идентичны; отличаются только форматом номера в базе
