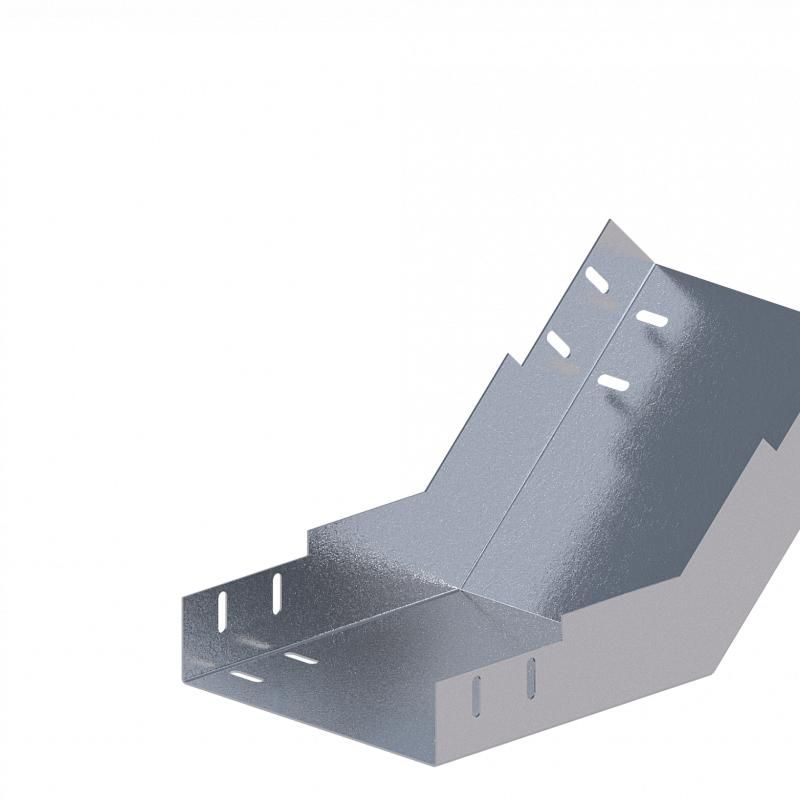

Лоток монтажный угловой 45град. вверх 200х65 сталь 1.5мм ЛУ45В.200.65.376.1.5.1 СОЭМИ Н0121350444

Лоток монтажный угловой 45 градусов вверх сталь 1.5 мм ЛУ45В.200.65.376.1.5.1, СОЭМИ - элемент кабельной трассы для изменения направления проводки под углом 45° в вертикальной плоскости. Изготовлен из стали с горячим цинкованием, обеспечивает надежную прокладку кабелей в условиях повышенной влажности и агрессивной среды. Применяется в системах электроснабжения промышленных объектов, где требуется жесткая фиксация и долговечность.

Назначение и область применения

Лоток монтажный угловой 45 градусов вверх сталь 1.5 мм ЛУ45В.200.65.376.1.5.1, СОЭМИ используется для плавного перехода кабельной трассы между горизонтальным и вертикальным участками под углом 45°. Подходит для сборки трасс в помещениях с высокой влажностью, на улице, в производственных зонах. Часто применяется в связке с прямыми лотками для формирования сложных маршрутов прокладки силовых и контрольных кабелей.

Технические характеристики

• Тип изделия: угловой лоток, направленный вверх
• Угол поворота: 45°
• Материал: сталь, толщиной 1,5 мм
• Размеры: ширина 200 мм, высота 65 мм, длина 376 мм
• Покрытие: горячий цинк - защищает от коррозии даже при механических повреждениях
• Цвет: серый
• Тип соединения: винтовое - позволяет собирать конструкцию без сварки
• Климатическое исполнение: УТ1,5 - рассчитан на работу при температуре от −40C до +40C и повышенной влажности
• Произведено по ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток монтажный угловой 45 градусов вверх сталь 1.5 мм ЛУ45В.200.65.376.1.5.1, СОЭМИ совместим с другими элементами лотковых систем СОЭМИ того же типоразмера (200×65 мм). Для монтажа используются болты и гайки M6–M8, которые крепятся через предварительно просверленные отверстия по боковым стенкам. Монтировать можно как на кронштейнах, так и на опорных конструкциях. Обязательно проверьте соответствие внутреннего профиля с прямыми лотками - они должны плотно состыковываться без перекосов.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-010-05774835-2005, что гарантирует прочность, герметичность соединений и устойчивость к воздействию внешней среды. Горячее цинкование обеспечивает электроизоляционную защиту от коррозии, снижает риск возникновения блуждающих токов. Климатическое исполнение УТ1,5 допускает применение в закрытых и открытых помещениях с умеренным и холодным климатом.

Преимущества

• Высокая механическая прочность благодаря толщине стали 1,5 мм - выдерживает нагрузки от тяжелых кабелей и внешних воздействий
• Защита от коррозии за счет горячего цинкования - служит дольше, чем окрашенные аналоги
• Винтовое соединение - не требует сварочного оборудования, легко демонтируется и модифицируется
• Стандартные габариты - обеспечивают совместимость с широким спектром комплектующих СОЭМИ
• Серый цвет - не выгорает на солнце, хорошо сочетается с большинством поверхностей

Ограничения применения

• Не предназначена для работы в агрессивных химических средах (например, кислоты, щелочи) - цинк может разрушаться
• Не рекомендуется использовать как самостоятельный несущий элемент - нужна дополнительная опора каждые 1,5–2 метра
• Запрещено применять при температурах выше +40C длительное время - возможна деформация покрытия
• Не подходит для прокладки кабелей с наружным диаметром более 80% от внутренней высоты лотка (65 мм)

Примеры использования

• Переход с горизонтального лотка на вертикальный стояк в распределительном щите
• Обход препятствий (балки, трубопроводы) на производственной площадке
• Прокладка кабелей от этажного щита к оборудованию на втором уровне (элеваторы, конвейеры)
• Сборка трассы в цехах пищевой, химической или металлургической промышленности

Практические советы

• При заказе нескольких угловых лотков убедитесь, что все имеют одинаковый номер артикула - ЛУ45В.200.65.376.1.5.1, СОЭМИ - чтобы избежать проблем с совмещением
• Перед установкой проверьте наличие острых кромок - при необходимости обработайте напильником
• Для защиты от попадания воды в стыках используйте термостойкий силиконовый герметик
• Не затягивайте болты слишком сильно - это может вызвать деформацию стенок лотка
• При использовании в сырых местах регулярно осматривайте места крепления - коррозия начинается именно там
