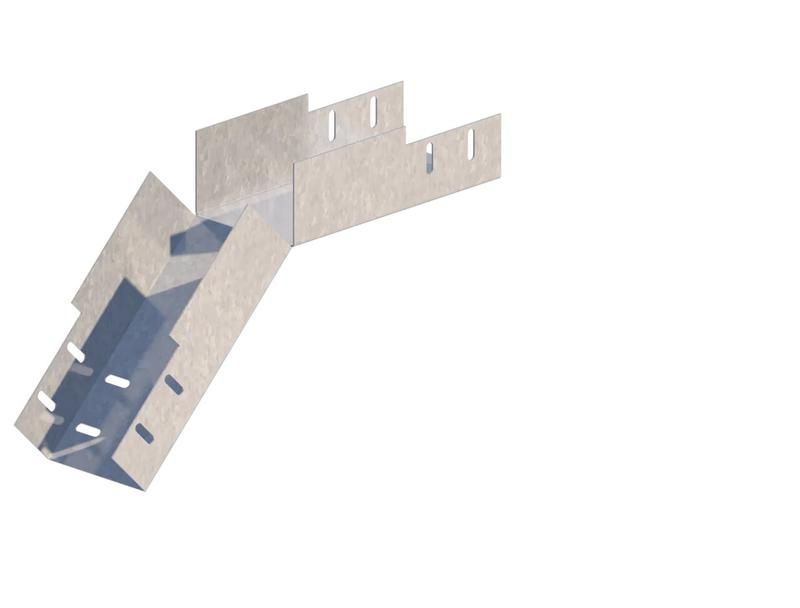

Угол для лотка внешний ЛМс-45Н 100х65 0.7мм 45 град. СОЭМИ Ст.Оскол Н0122360412

Лоток монтажный угловой 45 градусов вниз, 100х65х0.7 мм, оцинкованный, угол для лотка внешний 45 градусов, сталь 0.7 мм, цУТ2.5, СОЭМИ - элемент кабельной системы, обеспечивающий плавный переход трассы под углом 45° вниз. Применяется в промышленных и коммерческих объектах для прокладки силовых и слаботочных кабелей. Произведён компанией СОЭМИ по ТУ 3449-010-05774835-2005.

Назначение и область применения

Лоток монтажный угловой 45 градусов вниз используется для изменения направления кабельной трассы в вертикальной плоскости - например, при спуске кабеля с этажа на этаж, к оборудованию на полу или в нишах. Подходит для систем, где требуется сохранить целостность трассы без резких перегибов. Часто применяется в сочетании с прямыми лотками, фитингами и другими компонентами кабельной системы.

Технические характеристики

• Угол поворота: 45° вниз - обеспечивает плавный переход без защемления кабелей
• Габариты: ширина 100 мм, высота 65 мм, длина 375 мм - соответствуют стандартным размерам лотковой системы
• Материал: сталь 0,7 мм - прочная основа, устойчивая к механическим нагрузкам
• Покрытие: оцинкованное по методу Сендзимира - антикоррозийная защита без краски, долговечная в агрессивных средах
• Тип соединения: винтовое - позволяет собирать систему болтами без сварки
• Цвет: серый - единый внешний вид с другими элементами лотковых систем
• Климатическое исполнение: УТ2,5 - рассчитан на работу при температуре от −40C до +40C, в условиях повышенной влажности и запылённости
• Стандарт: ТУ 3449-010-05774835-2005 - технические условия производства, регламентирующие качество и геометрию

Совместимость и монтаж

Лоток монтажный угловой 45 градусов вниз совместим с прямыми лотками того же размера (100×65 мм) и аналогичного покрытия. Для сборки используются самонарезающие или обычные болты M6–M8 через предварительно просверленные отверстия. Монтаж выполняется на опоры или кронштейны с шагом не более 1,5 метра. Обязательно выравнивать все звенья системы по одной оси - иначе возможны затруднения при протяжке кабелей. Не рекомендуется использовать с лотками других производителей без проверки точности геометрии.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-010-05774835-2005, что гарантирует соответствие механической прочности, размеров и условий эксплуатации. Оцинкованное покрытие снижает риск возникновения электрохимической коррозии при контакте с другими металлами. Напряжение в кабелях внутри лотка не влияет на безопасность самого профиля - он является исключительно механическим элементом защиты.

Преимущества

• Оцинкование по Сендзимиру - равномерное, плотное покрытие, устойчивое к царапинам при монтаже
• Фиксированная длина 375 мм - удобна для расчёта количества элементов в трассе
• Винтовое соединение - не требует сварочного оборудования, легко демонтируется
• Серый цвет - не бросается в глаза, хорошо сочетается с большинством типов кабельных систем
• Производится СОЭМИ - компания с опытом в выпуске кабельных решений для промышленности

Ограничения применения

• Не предназначена для работы в условиях постоянного погружения в воду - оцинковка не заменяет герметизации
• Не подходит для установки в местах с частыми ударными нагрузками - например, рядом с движущимися механизмами
• Рекомендуется избегать использования в агрессивных химических средах (например, кислоты, щёлочи) - даже оцинкованная сталь со временем разрушается
• Не следует применять вместо внутреннего угла - данный элемент имеет внешнюю форму, и его нельзя перевернуть для противоположного направления

Примеры использования

• Подключение кабелей от панелей управления на втором этаже к оборудованию на уровне пола
• Переход трассы от потолка к стене в производственных цехах
• Спуск кабелей к насосным станциям, вентиляционным каналам или подземным камерам
• Обустройство кабельных путей в лестничных клетках, тамбурах, технических помещениях

Практические советы

• При заказе убедитесь, что другие элементы системы (прямые лотки, крышки, крепления) имеют те же габариты - 100×65 мм
• Проверьте перед монтажом наличие всех отверстий для крепления - иногда они забиваются при транспортировке
• При протяжке кабелей используйте смазку или специальные устройства - чтобы не повредить изоляцию о острые кромки
• Для длинных трасс с несколькими углами - делайте чертёж с указанием всех поворотов, чтобы избежать перегрузки одного участка
• Артикул 122360412 и н0122360412 - это один и тот же продукт; различие в формате номера зависит от системы учёта партнёра
