Лоток монтажный угловой 45 вниз ЛУ45Н.400.65.375.0,7.2 - Н0122360416 СОЭМИ

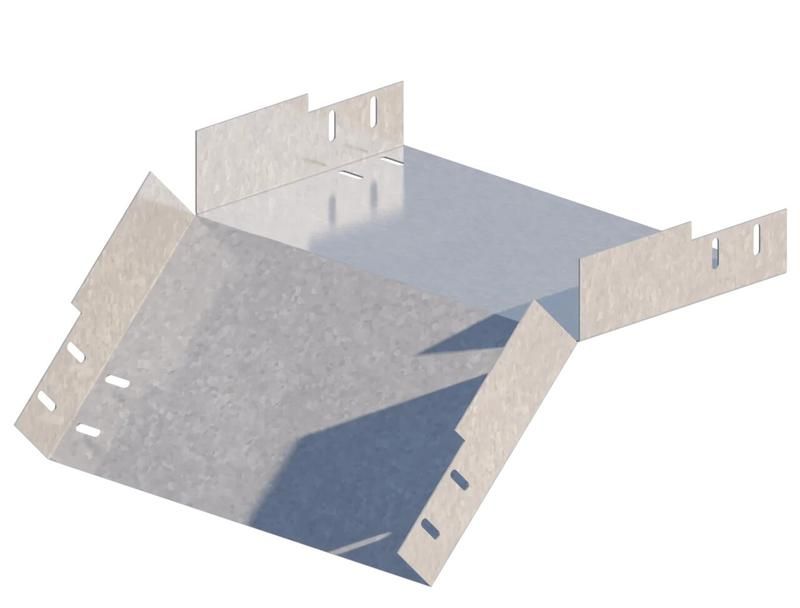

Лоток монтажный угловой 45 градусов вниз ЛУ45Н.400.65.375.0,7 мм от СОЭМИ предназначен для изменения направления кабельной трассы под углом 45° в нижнюю сторону, обеспечивая плавный переход проводов между участками. Этот элемент используется в системах кабельного монтажа на объектах промышленного и коммунального назначения.

Назначение и область применения

Лоток монтажный угловой 45 градусов вниз ЛУ45Н.400.65.375.0,7 мм применяется для формирования поворотов кабельных трасс в вертикальной плоскости - например, при спуске кабеля с этажа на этаж или при изменении уровня трассы вдоль оборудования. Он сочетается с прямыми лотками того же типа, образуя непрерывную дорожку для силовых и слаботочных кабелей. Подходит для установки в помещениях с повышенной влажностью, на производствах, в энергообъектах, на транспорте и в инфраструктурных сетях.

Технические характеристики

• Угол поворота: 45° вниз
• Размеры: ширина 400 мм, высота 65 мм, длина 375 мм
• Материал: сталь оцинкованная по технологии Сендзимира
• Толщина стенки: 0,7 мм
• Покрытие: цинковое, устойчивое к коррозии
• Цвет: серый
• Тип соединения: винтовой - фиксация болтами к смежным элементам
• Климатическое исполнение: УТ2,5 (для умеренного климата, с возможностью работы при температуре от −40C до +40C)
• Стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток монтажный угловой 45 градусов вниз ЛУ45Н совместим с другими элементами серии ЛМс-45Н и прямыми лотками того же профиля (400×65 мм). Для сборки используются самонарезающие или обычные болты M6–M8 через предварительно просверленные отверстия по бортам. Монтаж выполняется на опорные конструкции с шагом не более 1,5 метра. Важно соблюдать одинаковый уровень и зазор между соседними элементами - это исключает перегибы кабелей внутри лотка. Каждый угловой элемент можно закрепить отдельно или в составе длинной трассы.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-010-05774835-2005, что гарантирует механическую прочность и долговечность в условиях эксплуатации. Цинковое покрытие защищает сталь от коррозии, снижает риск возникновения точечных дефектов даже при воздействии влаги. Применение в соответствии с нормами ПУЭ и ГОСТ Р 50571 позволяет использовать лоток в электроустановках до 1000 В.

Преимущества

• Оцинкованная сталь обеспечивает длительный срок службы без дополнительной защиты
• Форма 45° позволяет плавно менять направление трассы, минимизируя нагрузку на кабели
• Винтовое соединение упрощает демонтаж и модификацию системы
• Габариты 400×65 мм обеспечивают достаточное внутреннее пространство для группировки кабелей
• Производится по жесткому технологическому контролю - минимальный допуск по размерам

Ограничения применения

• Не предназначена для использования вне помещений без дополнительной защиты от осадков - хотя оцинкование устойчиво, длительное воздействие дождя и снега требует герметизации стыков
• Не рекомендуется применять в средах с агрессивными химикатами (например, кислоты, щелочи) - цинк может разрушаться
• Толщина 0,7 мм ограничивает использование в местах с высокой механической нагрузкой (например, под колесами транспорта или в зоне частых ударов)
• Не подходит для монтажа в качестве основного несущего элемента - требуется дополнительная опора каждые 1,5 м

Примеры использования

• Переход кабелей с потолка на стену в распределительном щите
• Спуск силового кабеля от этажного щита к оборудованию на полу нижнего уровня
• Обход препятствий (трубопроводов, вентиляционных каналов) в производственных цехах
• Сборка многоуровневых кабельных трасс в серверных и телеком-комнате

Практические советы

• При комплектации трассы используйте только лотки одной серии - ЛУ45Н.400.65.375.0,7 мм от СОЭМИ совместим с аналогичными элементами других производителей только при совпадении габаритов и шага отверстий
• Перед монтажом проверьте радиус изгиба кабелей - он должен быть не менее 10 диаметров самого крупного провода в лотке
• Для увеличения надежности соединения затягивайте болты равномерно, без перекосов - это предотвращает деформацию профиля
• Если трасса проходит через зону с высокой запыленностью, дополнительно закрывайте стыки термоусадкой или герметиком
• Артикулы н0122360416 и 122360416 - это два варианта номера этого же изделия; выбирайте тот, который указан в вашем заказе или спецификации
