Лоток монтажный угловой 90град. вниз 100х100 сталь 1.5мм ЛУ90Н.100.100.454.1.5.1 СОЭМИ Н0121330642

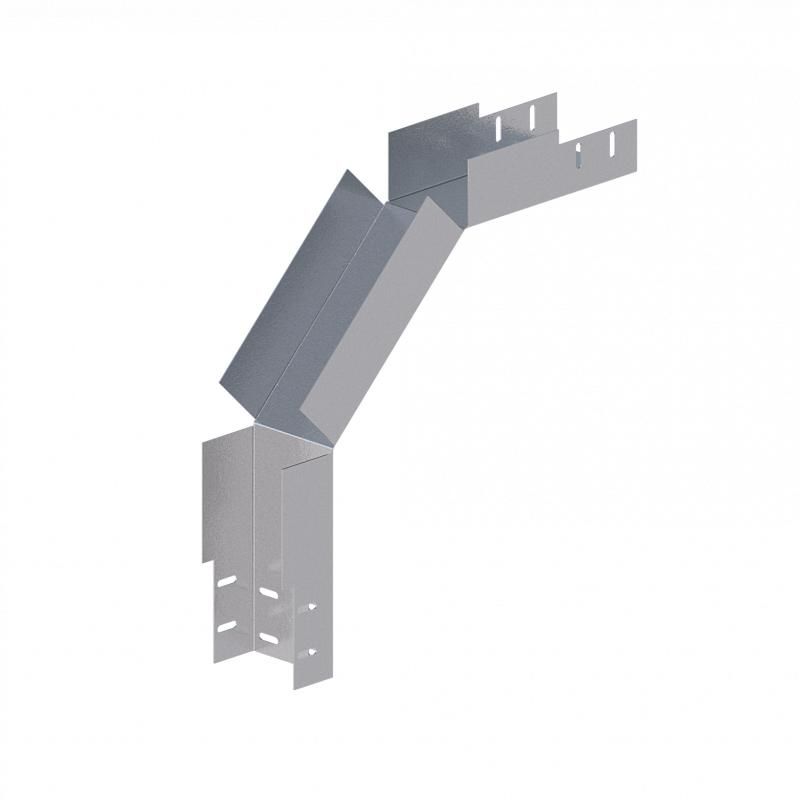

Лоток монтажный угловой 90 градусов вниз сталь 1.5мм ЛУ90Н.100.100.454.1.5.1, СОЭМИ - элемент кабельной трассы для организации вертикального поворота кабелей под углом 90° вниз. Применяется в системах прокладки силовых и слаботочных сетей в промышленных объектах, где требуется надежная фиксация и защита проводов при изменении направления трассы.

Назначение и область применения

Лоток монтажный угловой 90 градусов вниз сталь 1.5мм ЛУ90Н.100.100.454.1.5.1, СОЭМИ используется для изменения направления кабельной трассы в вертикальной плоскости - например, при переходе с горизонтального участка на вертикальный спуск к оборудованию, шкафам или этажным распределительным щитам. Подходит для прокладки кабелей в цехах, на станциях, в энергообъектах и других местах с жесткими требованиями к защите проводов от механических воздействий и внешней среды.

Технические характеристики

• Форма: угловой, поворот 90° вниз
• Размеры: высота 100 мм, ширина 100 мм, длина 454 мм
• Материал: сталь с горячим цинкованием
• Толщина стенки: 1,5 мм
• Тип соединения: винтовой (крепление болтами)
• Цвет: серый
• Климатическое исполнение: УТ1,5 (для умеренного и холодного климата, с повышенной влажностью)
• Стандарт изготовления: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток монтажный угловой 90 градусов вниз сталь 1.5мм ЛУ90Н.100.100.454.1.5.1, СОЭМИ совместим с другими элементами лотковых систем того же типа и размера (100×100 мм) от производителя СОЭМИ. Для сборки используются винты и гайки, которые не входят в комплект - необходимо обеспечить их наличие. Монтировать рекомендуется на несущих опорах или кронштейнах с шагом не более 1,5 метра. Кабели внутри должны иметь радиус изгиба, соответствующий нормам ГОСТ Р 50571.15-97.

Безопасность и стандарты

Изделие выполнено в соответствии с техническими условиями ТУ 3449-010-05774835-2005, что гарантирует соответствие требованиям к прочности, коррозионной стойкости и долговечности. Горячее цинкование обеспечивает защиту от ржавчины даже в условиях повышенной влажности. Климатическое исполнение УТ1,5 позволяет использовать лоток в помещениях с температурой от −40C до +40C и относительной влажностью до 95% при 25C.

Преимущества

• Высокая механическая прочность благодаря толщине стали 1,5 мм
• Защита от коррозии за счет горячего цинкования - срок службы увеличивается в 2–3 раза по сравнению с окрашенными аналогами
• Удобная форма для точного поворота трассы вниз без перегиба кабелей
• Винтовое соединение позволяет легко демонтировать и заменять участки трассы
• Серый цвет не требует дополнительной окраски и хорошо сочетается с большинством типов кабельных систем

Ограничения применения

• Не предназначена для прокладки в зонах с постоянным контактом с открытым огнем или высокотемпературными поверхностями (>100C)
• Не следует применять в качестве несущей конструкции для тяжелого оборудования - только для кабелей и проводов
• Не подходит для установки в агрессивных химических средах (например, в кислотных или щелочных производствах) без дополнительной защиты
• При использовании в открытых зонах (на улице) необходима дополнительная герметизация стыков

Примеры использования

• Переход с горизонтального лотка на вертикальную шахту в цехе металлургического завода
• Подвод кабелей от потолочного маршрута к нижним уровням управления станком
• Прокладка сигнальных кабелей от датчиков на уровне пола к контроллеру, расположенному выше
• Обустройство кабельной трассы в распределительном пункте с многоуровневой компоновкой

Практические советы

• При заказе проверьте, чтобы все элементы системы имели одинаковый размер (100×100 мм) - иначе возникнут проблемы с соединением
• Для предотвращения перегрева кабелей не заполняйте лоток более чем на 40% от внутреннего объема
• При монтаже используйте резиновые или пластиковые вкладыши на острые кромки - это снижает риск повреждения изоляции кабеля
• Проверяйте качество цинкового покрытия перед установкой: поверхность должна быть равномерной, без вздутий и пятен ржавчины
• Лоток монтажный угловой 90 градусов вниз сталь 1.5мм ЛУ90Н.100.100.454.1.5.1, СОЭМИ можно комбинировать с прямыми лотками и ответвлениями той же серии - система будет сохранять целостность и эстетичный вид
