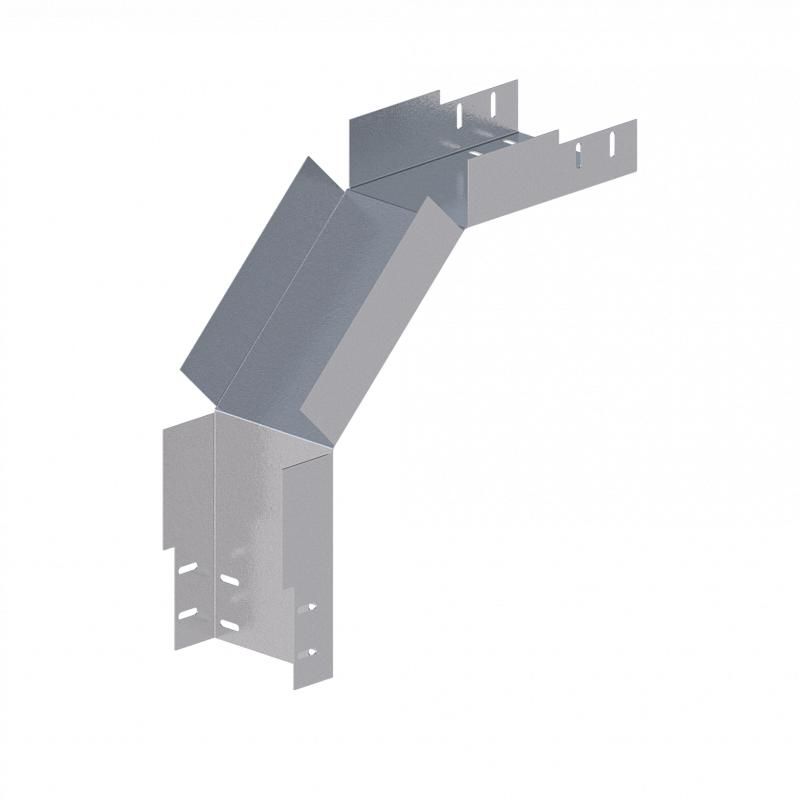

Лоток монтажный угловой 90град. вниз 150х100 сталь 1.5мм ЛУ90Н.150.100.454.1.5.1 СОЭМИ Н0121330643

Лоток монтажный угловой 90 градусов вниз сталь 1.5мм ЛУ90Н.150.100.454.1.5.1, СОЭМИ - элемент кабельной трассы для изменения направления проводов и кабелей под прямым углом вниз, выполнен из оцинкованной стали и рассчитан на надежную работу в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Лоток монтажный угловой 90 градусов вниз сталь 1.5мм ЛУ90Н.150.100.454.1.5.1, СОЭМИ используется для перехода кабельной трассы с горизонтального участка на вертикальный, направленный вниз. Применяется в системах кабельного монтажа на объектах промышленного, энергетического и коммунального назначения - например, в цехах, распределительных пунктах, на элеваторах, в подземных камерах и на открытых площадках.

Технические характеристики

• Форма: угловой, поворот 90° вниз
• Размеры: ширина 150 мм, высота 100 мм, длина 454 мм
• Материал: сталь толщиной 1,5 мм
• Покрытие: горячий цинк - защищает от коррозии даже при механических повреждениях
• Цвет: серый
• Климатическое исполнение: УТ1,5 - устойчив к перепадам температур, влаге и запылённости
• Соответствие: ТУ 3449-010-05774835-2005
• Тип соединения: винтовое - фиксация болтами к другим элементам лотка

Совместимость и монтаж

Лоток монтажный угловой 90 градусов вниз сталь 1.5мм ЛУ90Н.150.100.454.1.5.1, СОЭМИ совместим с другими элементами лотковой системы того же типоразмера (150×100 мм) от производителя СОЭМИ. Для сборки используются болты M6 или M8 (не входят в комплект). Монтировать следует на опорные конструкции с шагом не более 1,5 метра. Кабели внутри должны иметь радиус изгиба не менее 10-кратного внешнего диаметра самого крупного кабеля - чтобы не повредить изоляцию при проходе через угол.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3449-010-05774835-2005, что гарантирует соответствие требованиям к прочности, герметичности и долговечности. Горячее цинкование обеспечивает электроизоляционную безопасность при случайном контакте с корпусом. Сертификация не требуется - продукт не является силовым оборудованием, но применяется в рамках норм ПУЭ и ГОСТ Р 50571 для кабельных путей.

Преимущества

• Высокая механическая прочность благодаря толщине стенки 1,5 мм
• Защита от коррозии - горячее цинкование служит до 25 лет в агрессивной среде
• Удобная форма - позволяет организовать вертикальный спуск кабелей без дополнительных креплений
• Стандартные размеры - легко интегрируется в существующую лотковую систему
• Не требует специальных инструментов для установки - достаточно обычного набора слесаря

Ограничения применения

• Не предназначена для работы в условиях постоянного погружения в воду - IP-класс защиты не указан, поэтому не использовать в подводных или затапливаемых зонах
• Не рекомендуется применять в местах с частыми ударными нагрузками - например, рядом с движущимися механизмами без дополнительной защиты
• Не подходит для кабелей с наружным диаметром больше 70–80 мм - возможны трудности с протяжкой и риск повреждения изоляции
• Не использовать в качестве несущего элемента для тяжелых кабельных bundles свыше 100 кг/м - расчетная нагрузка не предусмотрена

Примеры использования

• Переход с потолочного лотка на вертикальный стояк в цехе с конвейерной линией
• Спуск кабелей от распределительного щита на уровень пола в подвале
• Обход препятствий (балок, труб) в технологических помещениях
• Подключение оборудования, установленного ниже уровня основной трассы

Практические советы

• При монтаже проверьте, чтобы внутренний радиус поворота не был меньше 100 мм - иначе кабели будут перегибаться
• Закручивайте винты равномерно, не допускайте перекоса - это предотвращает деформацию лотка
• Для длительной службы в сырых помещениях периодически осматривайте места стыков на предмет появления белого налета - признак начала коррозии
• Если нужен поворот на 45° или 135° - используйте другие модели из серии ЛУ90Н; этот лоток работает только на 90°
• Артикул ЛУ90Н.150.100.454.1.5.1, СОЭМИ - точный идентификатор для заказа запасных частей и замены
