Лоток монтажный угловой 90град. вниз 200х100 сталь 1мм ЛУ90Н.200.100.454.1.1 СОЭМИ Н0121330624

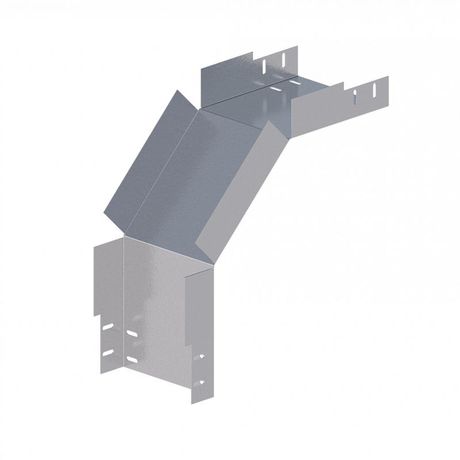

Лоток монтажный угловой 90 град. вниз 200х100 сталь 1мм ЛУ90Н.200.100.454.1.1 СОЭМИ - элемент кабельной трассы для организации поворотов вниз под углом 90°, обеспечивает надежную прокладку кабелей в местах изменения направления трассы. Произведён из оцинкованной стали, соответствует требованиям ТУ 3449-010-05774835-2005.

Назначение и область применения

Лоток монтажный угловой 90 град. вниз 200х100 сталь 1мм ЛУ90Н.200.100.454.1.1 СОЭМИ используется для перехода кабельной трассы с горизонтального участка на вертикальный, направленный вниз. Применяется в системах кабельного хозяйства на объектах промышленного, энергетического и коммунального назначения - например, в цехах, распределительных пунктах, на элеваторах, в подземных сооружениях и на открытых площадках.

Технические характеристики

• Форма: угловой поворот вниз под углом 90°
• Размеры: ширина 200 мм, высота 100 мм, длина 454 мм
• Материал: сталь толщиной 1 мм с горячецинковым покрытием
• Климатическое исполнение: УТ1,5 - устойчив к повышенной влажности, перепадам температур и агрессивным средам
• Стандарт: изготовление по ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток монтажный угловой 90 град. вниз 200х100 сталь 1мм ЛУ90Н.200.100.454.1.1 СОЭМИ совместим с прямыми лотками шириной 200 мм и высотой 100 мм от того же производителя. Крепится болтовым соединением к основному лотку через предварительно выполненные отверстия. Для герметичности и прочности рекомендуется использовать комплектные болты и гайки, предусмотренные производителем. Монтаж возможен как на стене, так и на потолке с использованием кронштейнов или опорных конструкций.

Безопасность и стандарты

Изделие соответствует требованию ТУ 3449-010-05774835-2005 и имеет класс защиты IP54 при правильном сборе всей системы. Горячее цинкование защищает металл от коррозии даже в условиях повышенной влажности и химически активной среды. Сертифицировано для работы в помещениях с категорией взрывоопасности до Zone 22 и вне помещений при соблюдении условий климатического исполнения УТ1,5.

Преимущества

• Горячее цинкование увеличивает срок службы до 25 лет в агрессивных условиях
• Жесткая конструкция сохраняет форму при нагрузке и вибрации
• Чёткий радиус изгиба обеспечивает минимальное сопротивление прокладке кабеля
• Поддерживается единая система компонентов от СОЭМИ - легко заменить или расширить трассу

Ограничения применения

• Не предназначена для использования в условиях постоянного погружения в воду - не является водоупорной конструкцией
• Не рекомендовано применение при температурах ниже -50C - материал теряет пластичность
• Запрещено использование в качестве несущего элемента для тяжёлых трубопроводов или оборудования
• Требуется точное соответствие размеров смежных лотков - несовпадение по ширине/высоте нарушает целостность трассы

Примеры использования

• Переход кабельной трассы с этажа на этаж в многоэтажном здании
• Спуск кабелей от потолочного короба к нижнему уровню оборудования
• Обход препятствий (колонны, фундаменты) в производственных цехах
• Прокладка силовых и слаботочных кабелей в подвальных помещениях с высокой влажностью

Практические советы

• При монтаже проверьте, чтобы внутренний радиус поворота не деформировал кабели - особенно важен для многожильных и чувствительных к изгибам проводов
• Для длинных трасс используйте несколько угловых лотков с прямыми участками между ними - это снижает механическую нагрузку на кабели
• Учитывайте посадочные размеры: ширина 200 мм и высота 100 мм должны точно совпадать с другими элементами трассы
• При установке в сыром месте дополнительно обработайте стыки силиконовым герметиком, совместимым с цинком
• Артикул ЛУ90Н.200.100.454.1.1 СОЭМИ - единственный номер для заказа запасных частей; сохраняйте его при ремонте или модернизации
