Лючок напольный C-Line 24 (без приборной рамки) | cl-ln-24 EKF

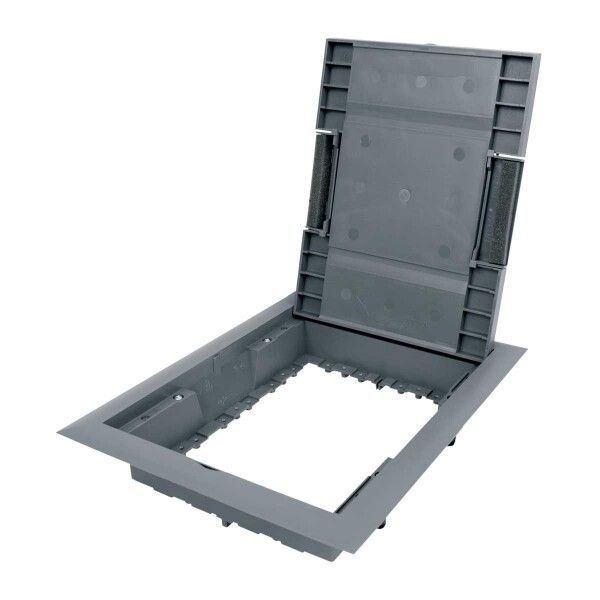

Лючок напольный C-Line 24 (без приборной рамки) от EKF предназначен для скрытой установки в полу и обеспечивает доступ к внутренним коммуникациям - проводам, кабелям, модульным устройствам. Этот элемент системы C-Line позволяет организовать точечный вывод оборудования в напольном покрытии без нарушения эстетики помещения.

Назначение и область применения

Лючок напольный C-Line 24 используется там, где требуется скрытый и безопасный доступ к электрическим и телекоммуникационным устройствам, расположенным в полости между этажами или в фальш-полу. Он подходит для установки в офисах, жилых домах, медицинских учреждениях, образовательных зонах и других объектах с высокими требованиями к внешнему виду полов.

Этот лючок не содержит розеток - он служит лишь корпусом для размещения до 12 модульных устройств (например, сетевых интерфейсов, терминалов, контроллеров) внутри встроенной коробки C-Line 24 (cl knl-24). Устройства устанавливаются отдельно, после монтажа самого лючка.

Технические характеристики

• Наружные габариты: 330 × 260 мм
• Встраиваемый размер: 288 × 218 мм - требует подготовленного проёма именно таких размеров
• Минимальная глубина встраивания: 57,5 мм - необходимо учитывать при планировании толщины пола
• Материал: полиамид (PA) - прочный, устойчивый к механическим нагрузкам и химическим воздействиям
• Степень защиты: IP30 - защищает от твердых предметов крупнее 2,5 мм, но не от воды; не предназначен для влажных помещений
• Количество мест для установки устройств: 12 - совместим с модульными DIN-рейкой и классическими ЭУИ
• Цвет: серый - соответствует стандартному цвету напольных решёток и коробок серии C-Line
• Тип крышки: прямоугольная, с выемкой под напольное покрытие - обеспечивает бесшовное сочетание с плиткой, ламинатом, ковролином
• Количество монтажных коробок: 24 - указывает на совместимость с коробкой C-Line 24 (cl knl-24)

Совместимость и монтаж

Лючок напольный C-Line 24 рассчитан исключительно на использование с напольной коробкой C-Line 24 (cl knl-24). Без этой коробки установка невозможна - лючок не является самостоятельным изделием.

Крепление осуществляется с помощью болтов, входящих в комплект. Они фиксируют раму лючка к боковым стенкам коробки. Монтаж выполняется до укладки финишного напольного покрытия.

Выемка в крышке позволяет точно подогнать её под толщину покрытия - будь то керамическая плитка, ламинат или ковролин. Защитная рамка предотвращает деформацию кромок покрытия вокруг лючка.

Безопасность и стандарты

Степень защиты IP30 гарантирует, что внутренние устройства не будут повреждены случайным контактом с инструментами или крупными частицами, но не обеспечивают защиту от влаги. Поэтому лючок нельзя использовать в ванных комнатах, на улице, в подвалах с повышенной влажностью или в помещениях с риском протечек.

Преимущества

• Полиамидный корпус устойчив к износу и не деформируется под давлением
• Система C-Line позволяет легко заменить или расширить количество устройств без демонтажа всего пола
• Наличие защитной рамки продлевает срок службы напольного покрытия вокруг лючка
• Совместимость с любыми типами модульных устройств - можно устанавливать Ethernet-розетки, USB-порты, силовые модули и другие ЭУИ
• Не требует специальных инструментов для монтажа - достаточно обычного набора слесаря

Ограничения применения

• Не поддерживает установку розеток SCHUKO - для этого нужны приборные рамки, которые не входят в комплект
• IP30 не допускает применение во влажных средах - запрещено в банях, кухнях с частыми брызгами, подвалах
• Требуется обязательная предварительная установка коробки cl knl-24 - невозможно монтировать в уже готовый пол без подготовки
• Максимальная глубина встраивания 57,5 мм - не подходит для полов с малой толщиной перекрытия

Примеры использования

• Офисный комплекс: скрытые порты для подключения ноутбуков, телефонов и видеокамер в рабочих зонах
• Жилое здание: точки для зарядки устройств в спальне или гостиной без нарушения дизайна пола
• Образовательные центры: подключение проекторов, микрофонов и сетевого оборудования в аудиториях
• Медицинские учреждения: размещение контрольных устройств в операционных или реанимациях, где важна чистота и минимизация проводов

Практические советы

• Перед заказом проверьте толщину вашего пола - она должна быть больше 57,5 мм с учетом всех слоёв (основание, теплоизоляция, стяжка, отделка)
• Заказывайте коробку cl knl-24 отдельно - без неё лючок C-Line 24 не работает
• Выбирайте устройства для установки с учётом их габаритов: 12 модулей = максимум 12 стандартных 17,5 мм шириной
• При укладке ковролина используйте защитную рамку - она предотвратит его вырывание при открывании крышки
• Не закручивайте болты слишком сильно - они могут треснуть пластиковую раму
• Если нужна розетка - выбирайте другую модель с приборной рамкой, либо докупите её отдельно
