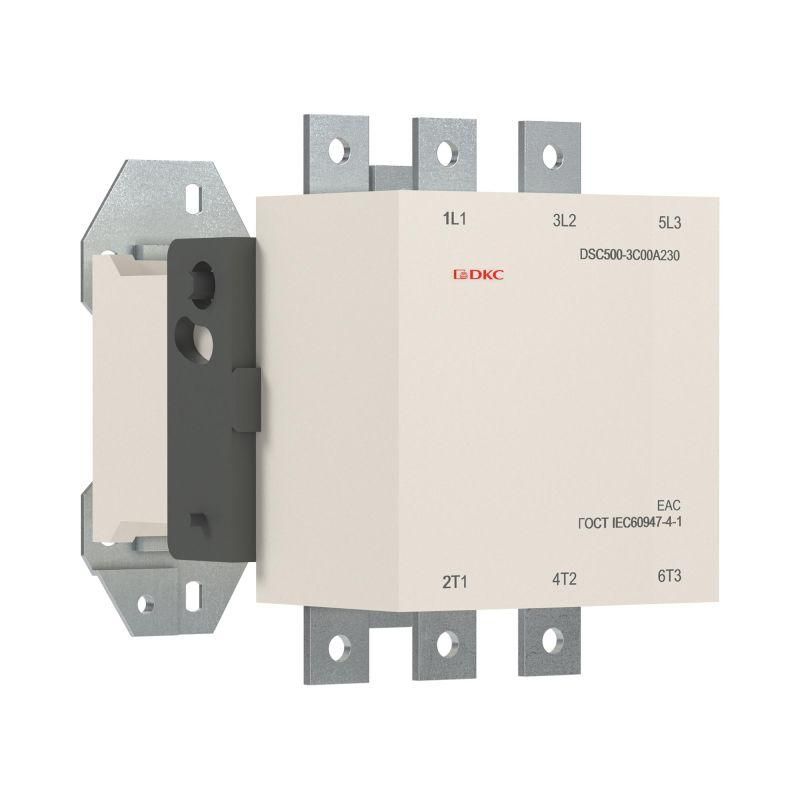

Контактор магнитный YON pro 500А 250кВт AC-3 220В AC DKC (ДКС) DSC500-3C00A230

Магнитный контактор DKC, DKC-н (артикул dsc500-3c00a230) предназначен для надёжного включения и отключения мощных электродвигателей и другого оборудования с высокой индуктивностью. Этот контактор рассчитан на работу в условиях частых пусков и торможений, что делает его подходящим решением для промышленной автоматизации.

Назначение и область применения

Магнитный контактор DKC, DKC-н используется для коммутации асинхронных двигателей, частотных преобразователей и других высокоиндуктивных нагрузок. Он соответствует категории применения AC-3 - для нормального пуска и отключения двигателей - и поддерживает более тяжёлый режим AC-4, когда требуется пуск, торможение противовключением и точечное управление. Подходит для установки на станках, конвейерах, насосных системах, компрессорах и других устройствах с регулярными циклами включения/выключения.

Технические характеристики

• Номинальный ток: 500 А - способен выдерживать длительную нагрузку до этого значения без перегрева.
• Номинальная мощность двигателя: 250 кВт - оптимально для управления крупными трёхфазными асинхронными двигателями.
• Напряжение питания катушки: 230 В переменного тока - совместим с распространёнными сетями управления в промышленности.
• Количество главных контактов: 3NO + 1NC - три нормально открытых контакта для фаз, один нормально замкнутый для сигнализации или блокировки.
• Исполнение: нереверсивное - не предназначено для изменения направления вращения двигателя; требует внешнего реверса при необходимости.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от предметов больше 12,5 мм, но не защищён от пыли и влаги.
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку или специальную платформу, не имеет встроенных клемм для проводов большого сечения.

Совместимость и монтаж

Магнитный контактор DKC, DKC-н монтируется на монтажную плату, что предполагает использование дополнительных креплений или шасси. Для подключения силовых проводов необходимо использовать кабели сечением не менее 95–120 мм2 (в зависимости от материала и температуры окружающей среды). Катушка управления работает от 230 В AC - важно проверить соответствие напряжения сети перед подключением. Устройство не оснащено встроенными тепловыми реле - для защиты от перегрузки требуется внешнее устройство.

Безопасность и стандарты

Контактор DKC, DKC-н соответствует требованиям IEC 60947-4-1 для контакторов переменного тока. Номинальные параметры указаны для условий эксплуатации при температуре от -5C до +40C и относительной влажности до 90%. Применение вне этих границ снижает срок службы и увеличивает риск отказа.

Преимущества

• Высокая механическая износостойкость - рассчитан на 1 млн операций, что обеспечивает долгую службу даже при частых циклах.
• Устойчивость к импульсным перегрузкам - подходит для режимов AC-4, где возникают значительные броски тока при торможении.
• Чёткая коммутация - минимизирует дуговые процессы благодаря качественным контактам и гашению.
• Совместимость со серией YON pro - позволяет легко заменить аналогичные модели в рамках одной линейки.

Ограничения применения

• Не применяется в помещениях с повышенной запылённостью или влажностью - степень защиты IP20 исключает эксплуатацию в открытом воздухе или на производстве без корпуса.
• Не подходит для реверсивных схем - для изменения направления вращения нужен второй контактор или реверсивный модуль.
• Требует внешней защиты от перегрузки - не содержит встроенного теплового реле, поэтому обязательна установка термореле или электронного защиты двигателя.
• Подходит только для переменного тока - нельзя применять в цепях постоянного тока.

Примеры использования

• Управление двигателем насосной станции с частыми пусками и остановками.
• Коммутация привода конвейера в пищевой промышленности, работающего в режиме AC-3.
• Интеграция в систему управления частотным преобразователем для плавного пуска и остановки.
• Торможение противовключением на металлорежущих станках - режим AC-4.

Практические советы

• При монтаже на плату используйте крепёж с зазором для теплоотвода - контактор нагревается при работе на максимальном токе.
• Проверьте соответствие сечения проводов: для 500 А рекомендовано сечение 95–120 мм2 медного кабеля.
• Обязательно подключите внешнее тепловое реле или электронное защитное устройство - без него возможен выход контактора из строя при перегрузке.
• Не допускайте попадания пыли и влаги на контакты - даже при наличии корпуса, IP20 не гарантирует защиту от загрязнений.
• При замене старого контактора сверьте тип катушки - здесь используется именно 230 В AC, а не 220 В, хотя они взаимозаменяемы в реальных условиях.
