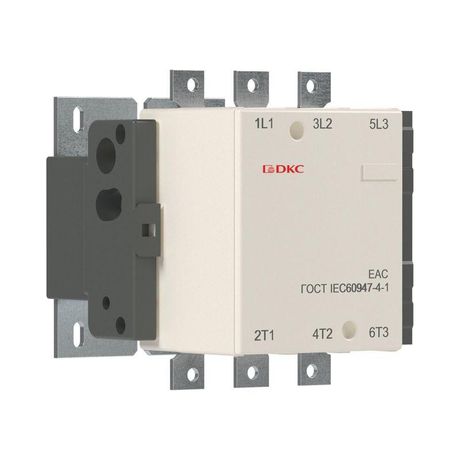

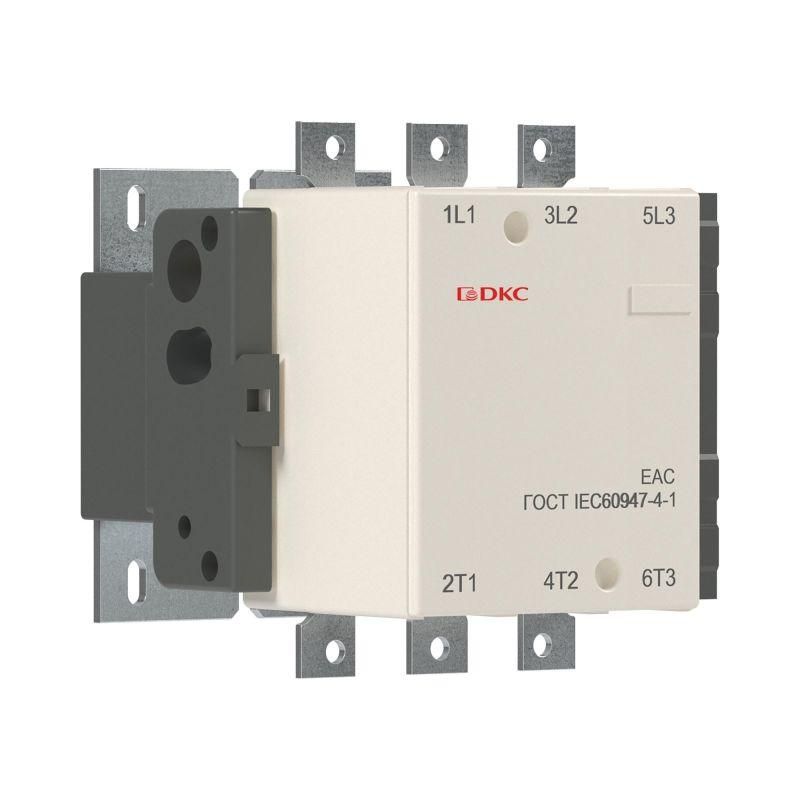

Магнитный контактор DSC150-3C00A380 150А 75кВт (AC3) кат 380В AC | DKC ДКС

Магнитный контактор DSC150-3C00A380 от DKC предназначен для надёжной коммутации асинхронных двигателей и другого оборудования с высокой индуктивностью, например, частотных приводов. Этот контактор рассчитан на работу в тяжёлых режимах, включая пуск и торможение противовключением, и соответствует категории применения AC3/AC4. Его основная задача - безопасно включать и выключать нагрузку до 75 кВт при напряжении 380 В переменного тока.

Назначение и область применения

Магнитный контактор DSC150-3C00A380 используется для удалённого управления мощными электродвигателями и другими индуктивными нагрузками. Он подходит для систем автоматизации, где требуется частое включение-выключение: конвейеры, насосы, компрессоры, вентиляционные установки, станки с ЧПУ. Категория AC3 означает нормальный пуск и останов двигателя, а AC4 - более жесткий режим с пуском, торможением противовключением и точечным управлением. Это делает контактор DSC150-3C00A380 универсальным решением для промышленных применений с высокими механическими и электрическими требованиями.

Технические характеристики

• Номинальный ток: 150 А - способен управлять нагрузками до 75 кВт при 380 В переменного тока.
• Род тока: Переменный (AC) - работает исключительно с сетью переменного тока, не совместим с постоянным током.
• Напряжение питания катушки: 304–418 В - требует стабильного напряжения в этом диапазоне для надёжного срабатывания; не подходит для 220 В или 110 В.
• Количество главных контактов: 3NO + 1NO - три нормально открытых силовых контакта и один дополнительный вспомогательный контакт для сигнализации или блокировки.
• Исполнение: Нереверсивное - позволяет только включить или выключить нагрузку, не меняет направление вращения двигателя.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и влаги. Устанавливается только внутри щитов.
• Способ монтажа: Монтажная плата - крепится на DIN-рейку через специальную платформу, не имеет встроенных креплений для прямого монтажа на стену.

Совместимость и монтаж

Магнитный контактор DSC150-3C00A380 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для монтажа необходимо использовать подходящую монтажную платформу, входящую в комплект или приобретаемую отдельно. Подключение проводов осуществляется к зажимам с моментом затяжки 1,5–2,0 Нм - перетягивать нельзя, чтобы не повредить изоляцию. Катушка управления питается от сети 380 В, поэтому перед подключением проверьте соответствие напряжения. Не допускается использование с источниками питания ниже 304 В - возможны некорректное срабатывание или отказ.

Безопасность и стандарты

Контактор DSC150-3C00A380 соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Применяет технологии, обеспечивающие долгий срок службы даже при частых операциях. Отсутствие защиты от внешних воздействий (IP20) требует обязательного размещения в закрытом электрошкафу. Все материалы соответствуют требованиям UL и RoHS - не содержит опасных веществ.

Преимущества

• Высокая коммутационная износостойкость благодаря усиленным контактам - подходит для режимов AC4 (до 1000 операций в час).
• Широкий диапазон рабочего напряжения катушки (304–418 В) обеспечивает стабильную работу при колебаниях сети.
• Встроенная система гашения дуги снижает риск сваривания контактов при отключении индуктивных нагрузок.
• Компактные габариты позволяют экономить место в распределительном шкафу.
• Поддерживается серия YON pro - легко заменяется аналогичными моделями в пределах 115–800 А.

Ограничения применения

• Не применяется в условиях повышенной запылённости, влажности или на открытом воздухе - степень защиты IP20 не обеспечивает защиту от пыли и брызг воды.
• Не подходит для управления нагрузками выше 75 кВт или током больше 150 А - возможен выход из строя.
• Запрещено использовать с постоянным током - катушка рассчитана только на переменный ток 50/60 Гц.
• Не предназначена для реверса - для изменения направления вращения двигателя нужен двойной контактор или реверсивный пускатель.
• Требуется наличие фильтров или дросселей при работе рядом с частотными преобразователями - иначе возможны помехи и ложные срабатывания.

Примеры использования

• Автоматизация конвейера на пищевом заводе - пуск и остановка двигателя 75 кВт с частотой до 10 раз в минуту.
• Система вентиляции в промышленном цеху - управление большим вентилятором с помощью PLC и кнопочного поста.
• Гидравлическая установка с насосом - торможение противовключением для быстрой остановки при аварии.
• Линия резки металла - точечное управление двигателем с использованием вспомогательного контакта для индикации состояния.

Практические советы

• При проектировании системы учтите, что контактор DSC150-3C00A380 требует минимум 10 см свободного пространства вокруг для теплоотвода - особенно при длительной работе на пределе.
• Для увеличения срока службы используйте RC-цепочки или варисторы на выводах катушки - они снижают импульсы при отключении.
• Проверяйте состояние контактов каждые 6 месяцев при интенсивной эксплуатации - при появлении следов подгорания замените контактор.
• Если ваша сеть часто просаживается - выбирайте модели с катушкой на 380 В, а не на 220 В, так как DSC150-3C00A380 сохраняет работоспособность при падении до 304 В.
• При замене старого контактора - убедитесь, что новый DSC150-3C00A380 имеет ту же схему подключения вспомогательных контактов (3NO+1NO).
