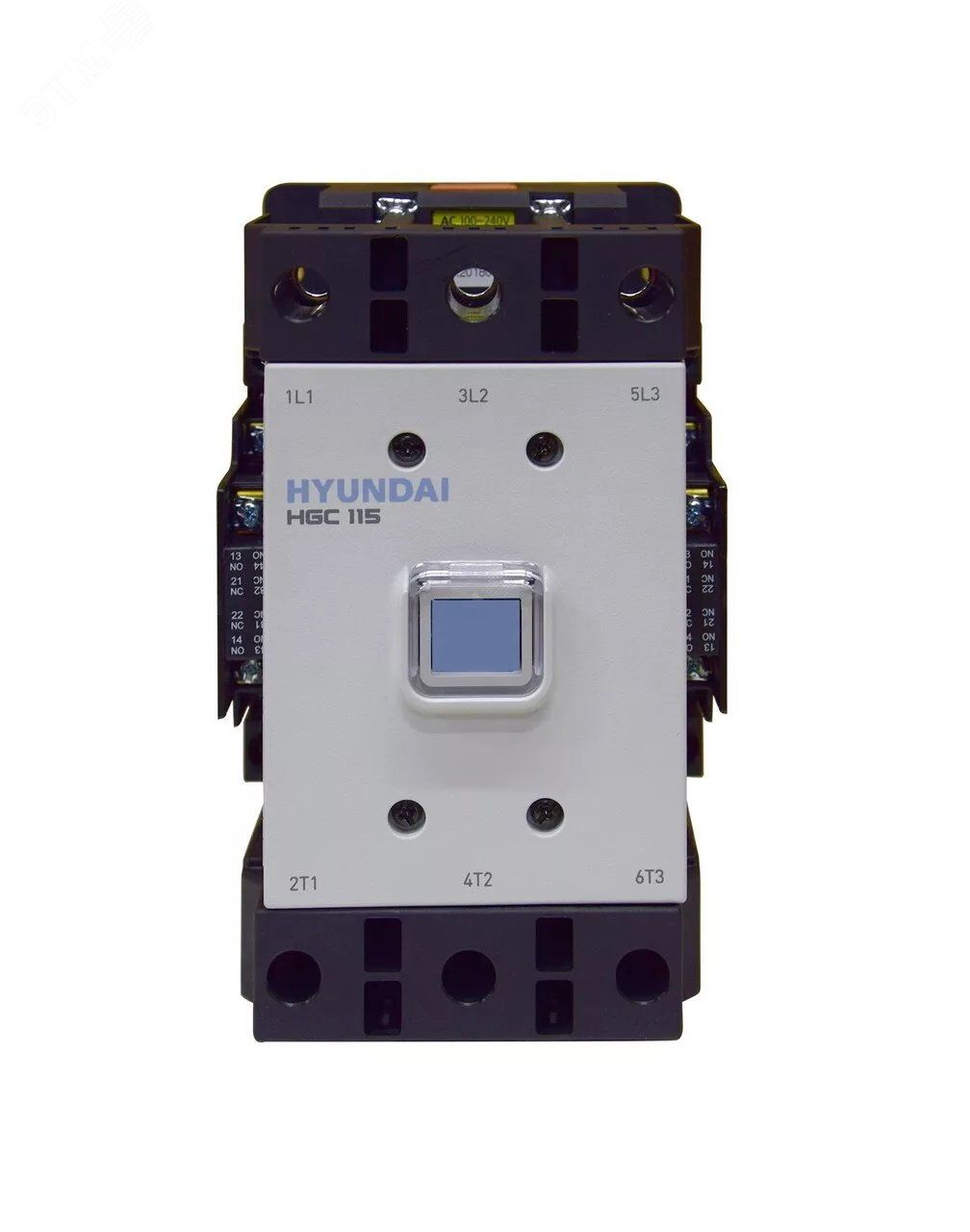

Магнитный контактор HGC115 22NS F440 115A 60кВт при АС3 (380-440В) кат. 380В АC 110-220 DC 2НО+2НЗ | 13.01.01.000596 HYUNDAI

Магнитный контактор HGC115 F440 115А 60кВт при АС3 - устройство для безопасного включения и отключения трёхфазных электродвигателей мощностью до 60 кВт. Бренд Элком и артикул 13.01.01.000596 указывают на промышленную серию, предназначенную для надёжной работы в условиях заводской автоматизации.

Назначение и область применения

Магнитный контактор HGC115 F440 115А 60кВт при АС3 используется для дистанционного управления трёхфазными асинхронными двигателями в промышленных системах. Он применяется там, где требуется частое включение/выключение нагрузки - например, на конвейерах, насосах, компрессорах, вентиляторах. Категория применения AC-3 означает, что контактор рассчитан на управление двигателем при пуске, работе и отключении с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 115 А - способен коммутировать токи до этого значения при напряжении 380–440 В переменного тока.
• Номинальная мощность двигателя: 60 кВт - оптимально подходит для управления двигателями этой мощности в сетях 380–440 В.
• Количество силовых полюсов: 3 - контролирует все три фазы одновременно.
• Контакты управления: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ) - позволяют реализовать сложные схемы управления и сигнализации.
• Напряжение питания катушки: 110–220 В постоянного или переменного тока - гибкий вариант подключения управляющей цепи.
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных предметов, но не от пыли и влаги.
• Способ монтажа: на монтажную плату - требует установки на DIN-рейку или специальную основу, не предназначена для прямой проводки.
• Максимальное сечение кабеля: 2,5 мм2 - позволяет подключить провода не толще указанного значения.
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима повышенная влажность, но без конденсации воды.
• Нормативные документы: ГОСТ Р 50030.1, МЭК 60947-1 - соответствует международным требованиям к контактным аппаратам.

Совместимость и монтаж

Магнитный контактор HGC115 F440 115А 60кВт при АС3 монтируется исключительно на монтажную плату. Для правильной установки используйте совместимую DIN-рейку стандарта EN 60715. Подключите силовые клеммы к кабелям сечением не более 2,5 мм2 - большие жилы не войдут. Управляющая катушка принимает как переменный, так и постоянный ток в диапазоне 110–220 В, что даёт свободу выбора источника управления. Обязательно проверьте соответствие напряжения катушки вашей системе управления - перегрузка или недостаточное напряжение вызовут отказ в срабатывании.

Безопасность и стандарты

Магнитный контактор HGC115 F440 115А 60кВт при АС3 соответствует ГОСТ Р 50030.1 и МЭК 60947-1, что гарантирует безопасность при эксплуатации в промышленных сетях. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим элементам, но не обеспечивает защиту от пыли и влаги - поэтому устройство следует устанавливать внутри щитов или корпусов с достаточной степенью защиты. Применение вне рекомендованного температурного диапазона (УХЛ3) снижает срок службы и увеличивает риск отказа.

Преимущества

• Поддержка обоих типов тока (AC/DC) на катушке - удобно при использовании в системах с различными источниками управления.
• Высокий рабочий ток (115 А) и мощность (60 кВт) - подходят для большинства средних промышленных двигателей.
• Четыре вспомогательных контакта (2НО+2НЗ) - позволяют строить сложные схемы аварийной остановки, блокировок и индикации состояния.
• Соответствие международным стандартам - повышает доверие при прохождении проверок и сертификаций.

Ограничения применения

• Не предназначен для работы на открытом воздухе - IP20 не защищает от влаги и пыли.
• Не подходит для реверсивных схем - конструкция нереверсивная, для изменения направления вращения нужен другой контактор или реверсивный модуль.
• Ограниченное сечение кабеля (до 2,5 мм2) - не подходит для мощных линий выше 60 кВт или длинных кабельных трасс с большим сечением.
• Требует установки на плату - нельзя монтировать прямо на стену или в распределительном шкафу без дополнительной базы.

Примеры использования

• Автоматизация конвейерной линии на пищевом заводе - включение/выключение приводных моторов через PLC.
• Управление насосной станцией - пуск и остановка насосов по сигналу уровня жидкости.
• Вентиляционные системы в производственных помещениях - регулярное включение в зависимости от температуры.
• Компрессоры в pneumatic-системах - работа с частыми циклами включения.

Практические советы

• Выбирая контактор, всегда сверьте напряжение катушки с вашим управляющим сигналом - 110 В DC и 220 V AC работают одинаково, но не взаимозаменяемы без преобразователя.
• При монтаже на плату убедитесь, что крепёжные отверстия точно совпадают с размерами основания - не допускайте перекоса, он влияет на износ контактов.
• Не подключайте кабели сечением больше 2,5 мм2 - они не зажмутся плотно, что приведёт к нагреву и выходу из строя.
• Для длительной работы в условиях вибрации используйте антивибрационные прокладки под монтажную плату.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых включениях (>1000 циклов/месяц).
