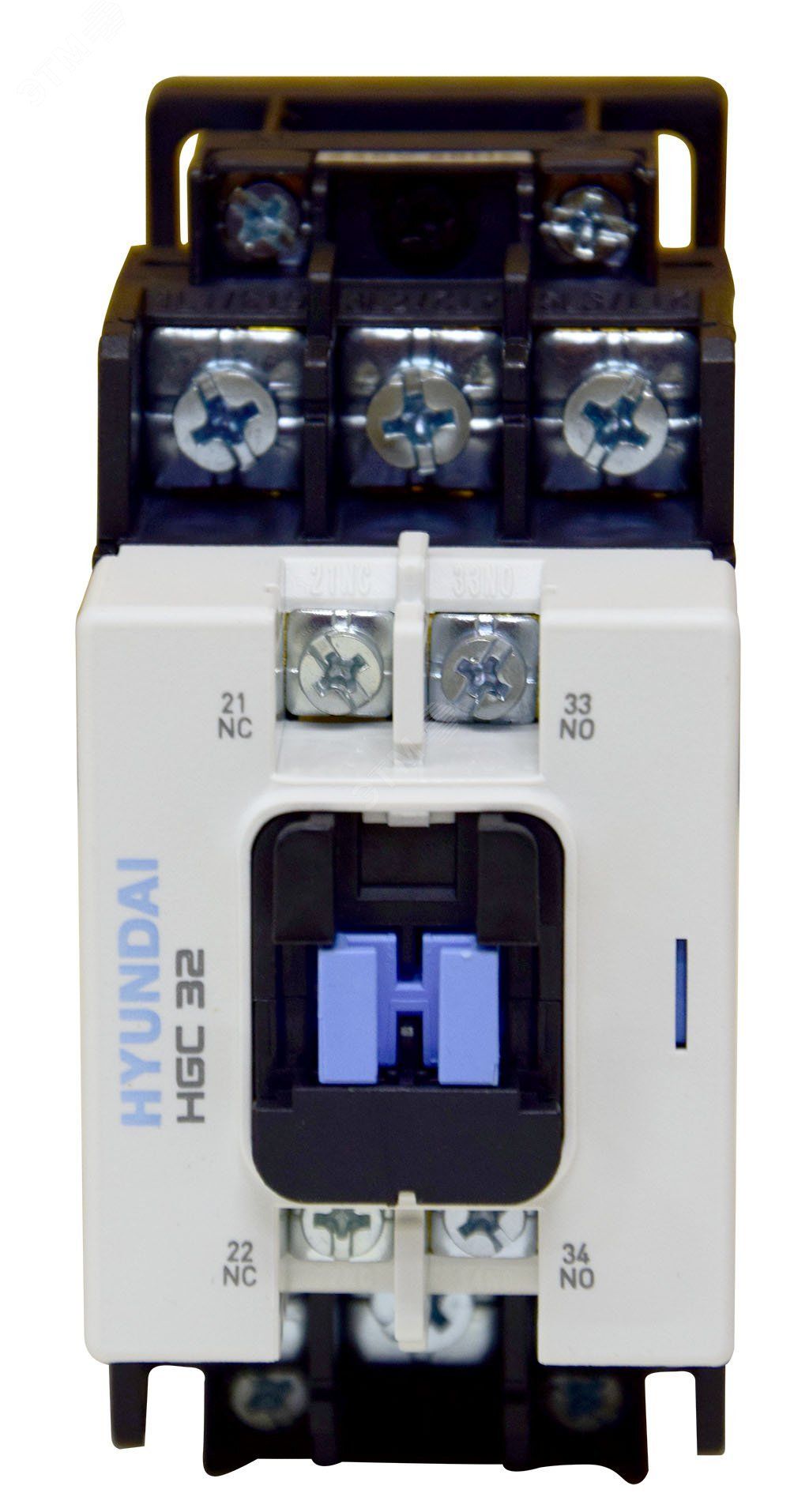

Магнитный контактор HGC32 11NS X220 32А 15 квт при АС3 (380-440В) напряжение катушки 220В АC 1НО+1НЗ - 13.01.01.000557 HYUNDAI

Магнитный контактор Элком 13.01.01.000557 предназначен для частого включения и отключения трёхфазных электродвигателей мощностью до 15 кВт. Катушка управления на 220 В переменного тока обеспечивает совместимость с распространёнными системами автоматизации. Устройство смонтировано на DIN-рейке и соответствует требованиям ГОСТ Р 50030.1 и МЭК 60947-1.

Назначение и область применения

Магнитный контактор Элком 13.01.01.000557 используется для дистанционного управления трёхфазными асинхронными двигателями в циклических режимах работы. Применяется в промышленной автоматике: насосах, вентиляторах, компрессорах, конвейерах, станках с ЧПУ. Подходит для категорий применения AC-3 - то есть для запуска и остановки двигателей под нагрузкой.

Технические характеристики

• Номинальный ток: 32 А - способен коммутировать токи до этого значения при напряжении 380–440 В
• Номинальная мощность двигателя: 15 кВт - оптимальна для управления типичными промышленными моторами
• Напряжение катушки управления: 220 В AC - требует питания именно от однофазной сети 220 В
• Число силовых полюсов: 3 - переключает все три фазы одновременно
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - используются для сигнализации, блокировок, самоблокировки
• Способ монтажа: DIN-рейка (35 мм) - устанавливается в распределительном щите без дополнительных креплений
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и влаги
• Максимальное сечение кабеля: 10 мм2 - допускает подключение медных проводов до этого размера
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, в условиях повышенной влажности, но без конденсации воды
• Род тока: переменный (AC)
• Исполнение: нереверсивное - не позволяет менять направление вращения двигателя

Совместимость и монтаж

Магнитный контактор Элком 13.01.01.000557 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых цепей используйте зажимы на передней панели - они рассчитаны на кабель до 10 мм2. Катушка подключается через два вывода A1/A2, расположенные слева. Вспомогательные контакты (1NO и 1NC) находятся справа - их можно использовать для управления световой индикацией, блокировками или сигналами в ПЛК. Не требуется дополнительное крепление - устройство фиксируется защёлкой. Обязательно проверьте соответствие сечения кабеля и момента затяжки винтов - перегрузка или недостаточное усилие вызывают нагрев и выход из строя.

Безопасность и стандарты

Магнитный контактор сертифицирован по ГОСТ Р 50030.1 и МЭК 60947-1 - соответствует международным требованиям к низковольтному коммутационному оборудованию. Конструкция исключает случайное замыкание полюсов. Защита IP20 предотвращает доступ к токоведущим частям при нормальном использовании, но не защищает от внешних воздействий - установка обязательна внутри закрытых шкафов.

Преимущества

• Высокая механическая износостойкость - рассчитан на десятки тысяч операций включения/выключения
• Надёжная коммутация при высоких пусковых токах - идеален для двигателей с большой инерцией
• Простота замены - совместим со стандартными контактными модулями других производителей
• Явная маркировка контактов - упрощает диагностику и обслуживание
• Поддержка стандартной DIN-монтажной системы - легко интегрируется в существующие щитовые решения

Ограничения применения

• Не предназначена для реверса - нельзя использовать для изменения направления вращения двигателя
• Защита IP20 не допускает установку вне закрытых шкафов - опасность поражения током и повреждения от пыли/влаги
• Катушка 220 В AC не работает от постоянного тока или 380 В - при неверном питании возможен отказ или перегрев
• Не рекомендуется для частых пусков более 120 раз в час - превышение снижает срок службы
• Не подходит для управления нагрузками выше 15 кВт - риск сваривания контактов и аварии

Примеры использования

• Автоматический контроль насосной станции - включение при достижении нижнего уровня воды
• Управление вентилятором в HVAC-системе - включение по таймеру или термостату
• Пуск конвейера в пищевой промышленности - управление через кнопочные посты и ПЛК
• Компрессор холодильной установки - циклический запуск с защитой от перегрузки

Практические советы

• Выбирайте кабель сечением 6–10 мм2 - меньшее сечение вызывает перегрев, большее - не помещается в зажим
• Проверяйте напряжение на катушке перед первым включением - даже кратковременная подача 380 В вместо 220 В выведет контактор из строя
• Используйте вспомогательный контакт НО для индикации “работает” - подключите к лампе или входу ПЛК
• При сборке щита оставляйте свободное пространство вокруг контактора - он греется при длительной работе
• Для защиты от скачков напряжения и импульсов применяйте RC-цепочку или варистор параллельно катушке
• Не забудьте про тепловое реле - контактор не защищает двигатель от перегрузки, нужна отдельная защита
