Магнитный контактор HGC50 22NS X220 50А 22 кВт при АС3 (380-440В) кат. 220В АC 2НО+2НЗ | 13.01.01.000479 HYUNDAI

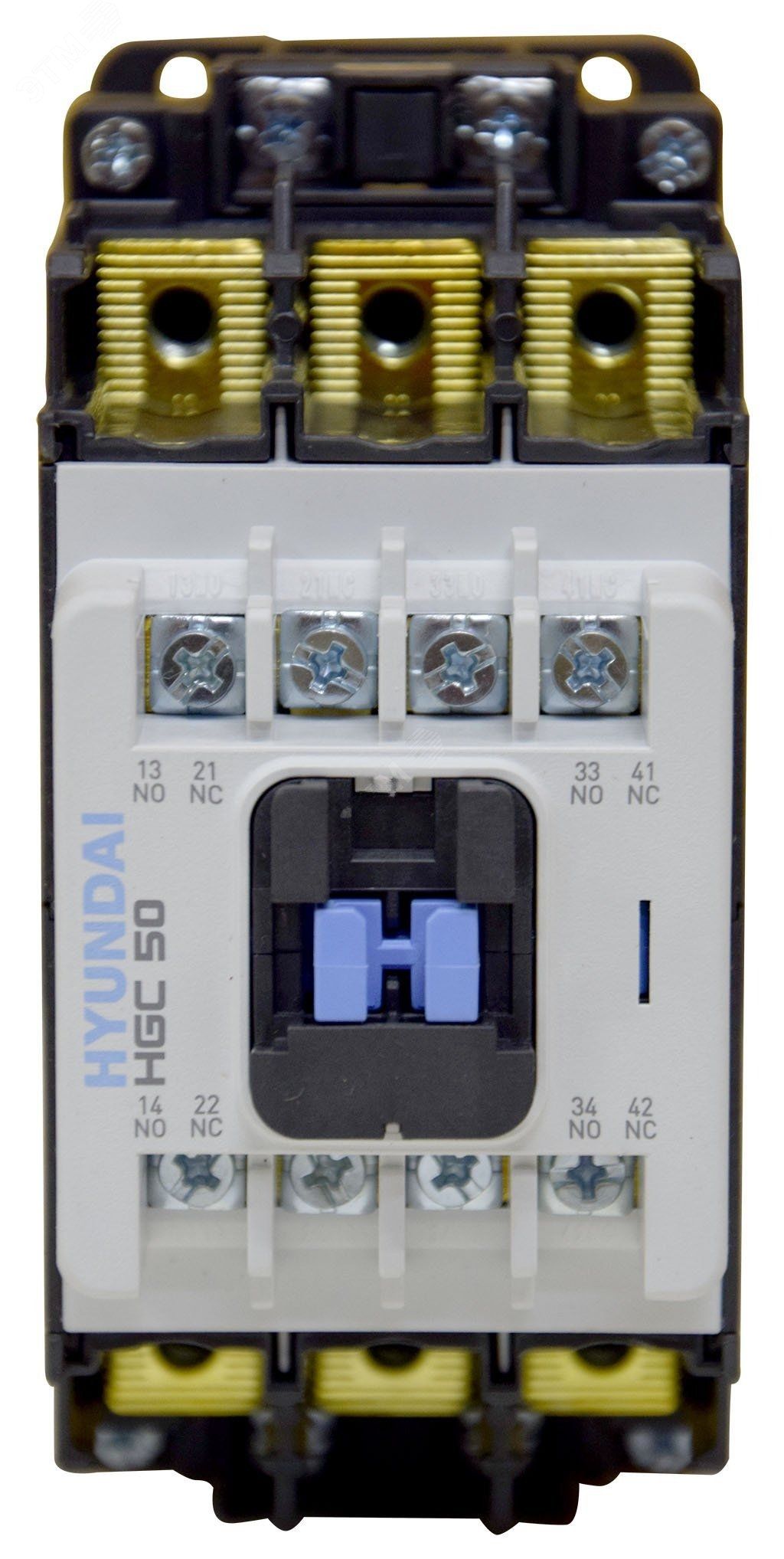

Магнитный контактор HGC50 22NS X220 от Элком предназначен для частого включения и отключения трёхфазных электродвигателей мощностью до 22 кВт. Он работает в сетях с напряжением 380–440 В и управляется сигналом 220 В переменного тока. Контактор HGC50 22NS X220 монтируется на DIN-рейку и подходит для промышленной автоматизации.

Назначение и область применения

Магнитный контактор HGC50 22NS X220 используется для дистанционного управления трёхфазными асинхронными двигателями в режиме AC-3 - то есть при запуске, остановке и работе с перегрузками. Подходит для оборудования, где требуется надёжное и частое включение: насосы, вентиляторы, компрессоры, конвейеры, станки с ЧПУ. Применяется в промышленных системах автоматизации, энергоносительных установках и на объектах с жесткими условиями эксплуатации.

Технические характеристики

• Номинальный ток: 50 А - способен выдерживать длительную нагрузку до этого значения без перегрева
• Номинальная мощность двигателя: 22 кВт - оптимизирован для управления именно такими электромоторами
• Напряжение питания катушки: 220 В AC - требует внешнего управляющего сигнала именно такого уровня
• Число силовых полюсов: 3 - коммутирует все три фазы одновременно
• Количество вспомогательных контактов: 2 НО + 2 НЗ - позволяют передавать сигналы в системы управления, аварийную блокировку или индикацию состояния
• Способ монтажа: DIN-рейка и монтажная плата - гибкая установка в щитах любого типа
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить провода средней и большой толщины
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных предметов, но не от пыли и воды
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −25C до +40C и повышенной влажности, типично для помещений в России и странах СНГ
• Соответствие стандартам: ГОСТ Р 50030.1, МЭК 60947-1 - соответствует международным требованиям к контактным устройствам

Совместимость и монтаж

Контактор HGC50 22NS X220 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для монтажа достаточно защёлкнуть корпус на рейке - никаких болтов или сверления не требуется. Подключение силовых клемм выполняется кабелями сечением до 25 мм2. Вспомогательные контакты подключаются через винтовые зажимы - они доступны для замены и диагностики без демонтажа всего устройства. Катушка управления имеет фиксированное напряжение 220 В AC - нельзя использовать с 110 В или постоянным током. Перед установкой проверьте соответствие напряжения сети управлению и класса нагрузки AC-3.

Безопасность и стандарты

Магнитный контактор HGC50 22NS X220 сертифицирован по ГОСТ Р 50030.1 и МЭК 60947-1, что гарантирует безопасность при эксплуатации в промышленных условиях. Конструкция исключает случайное прикосновение к токоведущим элементам благодаря изоляции и корпусу. Однако степень защиты IP20 не допускает использование в сырых, пыльных или открытых помещениях - для таких условий необходима дополнительная защита в виде герметичных шкафов.

Преимущества

• Высокая механическая износостойкость - рассчитан на десятки тысяч циклов включения/выключения
• Наличие двух нормально открытых и двух нормально закрытых вспомогательных контактов - позволяет реализовать сложные схемы управления без дополнительных реле
• Универсальный монтаж - можно крепить как на DIN-рейку, так и на плату, что удобно для модульных решений
• Совместимость с большинством стандартных тепловых реле и предохранителей - легко интегрируется в существующие системы защиты

Ограничения применения

• Не предназначена для реверса двигателей - для этой задачи нужен реверсивный контактор
• IP20 не обеспечивает защиту от пыли и брызг - нельзя устанавливать вне закрытых щитов
• Катушка управления только 220 В AC - не работает с 110 В, 24 В DC или другими напряжениями
• Не рекомендуется для частого пуска двигателей выше 22 кВт - возможен перегрев и снижение срока службы
• Не подходит для работы в условиях высокой вибрации без дополнительной фиксации

Примеры использования

• Управление насосом подачи воды в системе водоснабжения
• Включение вентилятора охлаждения в печи термообработки
• Автоматический пуск компрессора в воздушной системе завода
• Контроль работы конвейерной ленты на пищевом производстве
• Подключение станка с ЧПУ к системе SCADA через вспомогательные контакты

Практические советы

• При подборе кабелей учитывайте максимальное сечение 25 мм2 - более толстый провод не войдёт в клеммы
• Для долгой жизни контакта используйте пару с тепловым реле (например, LRD или THR) - это защитит двигатель от перегрузки
• Проверяйте напряжение на катушке перед первым включением - неверное питание приведёт к выходу из строя
• Если контактор установлен в щите с высокой плотностью компонентов, обеспечьте достаточное расстояние для теплоотвода - он нагревается при работе
• При необходимости замены вспомогательных контактов - их можно менять без снятия самого контактора с рейки
• HGC50 22NS X220 - это модель от Элком, совместимая с аналогами Hyundai; при замене ориентируйтесь на параметры, а не на бренд
