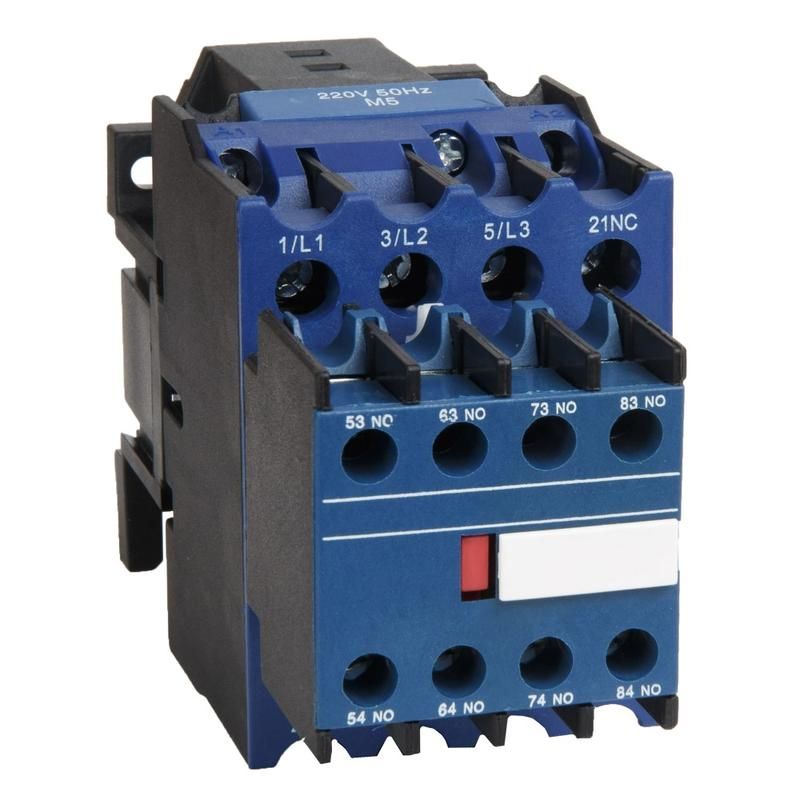

Контактор ПМ12-025100 УХЛ4 В 25А кат. 380В AC 3НО+2НЗ КЭАЗ 312342

Контактор ПМ12-025100 УХЛ4 В от КЭАЗ - устройство для дистанционного включения и выключения электродвигателей до 11 кВт, рассчитан на работу в сетях 380 В переменного тока. Подходит для частых операций пуска, остановки и реверса, особенно в условиях повышенной влажности и температурных колебаний благодаря исполнению УХЛ4.

Назначение и область применения

Контактор ПМ12-025100 УХЛ4 В используется для управления электродвигателями переменного тока: запуск, остановка, реверсирование. Часто применяется в системах, где требуется надёжное и частое переключение нагрузки - например, в лифтах, кранах, насосах, вентиляторах, тепловых завесах, станках и системах АВР. Также подходит для коммутации осветительных нагрузок, если они соответствуют номинальному току.

Технические характеристики

• Номинальное напряжение питания: 380 В переменного тока (AC)
• Номинальный ток: 25 А
• Управляемая мощность двигателя: до 11 кВт
• Количество нормально открытых (НО) контактов: 3
• Количество нормально закрытых (НЗ) контактов: 3
• Род тока: переменный (AC)
• Исполнение: открытое, класс защиты IP00 - без внешней защиты от пыли и воды
• Способ монтажа: винтовое крепление на DIN-рейку или плоскую поверхность
• Подключение силовых цепей: винтовые зажимы

Совместимость и монтаж

Контактор ПМ12-025100 УХЛ4 В устанавливается на DIN-рейку или жестко фиксируется на стенде с помощью винтов. Для подключения используются винтовые зажимы - требует качественного обжима проводов и регулярной проверки затяжки. Максимальный сечение провода - не указано, рекомендуется использовать медные жилы сечением 1–4 мм2, согласно требованиям кабельной системы. Обязательно соблюдать полярность при подключении катушки управления (380 В). Контакты не имеют встроенной защиты от дуги - не применять в средах с высокой вероятностью замыканий без дополнительной защиты.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50030.4.1 и международным стандартом IEC 60947-4-1. Сертифицирован для работы в климатическом исполнении УХЛ4 - допускается эксплуатация при температурах от −40C до +40C и относительной влажности до 90%. Открытый корпус (IP00) требует установки в защищённом шкафу или помещении, исключающем доступ к токоведущим частям.

Преимущества

• Высокая механическая износостойкость - способен выдерживать более 1 млн циклов включения/выключения
• Надёжная работа при частых пусках - оптимизирован для двигателей с высокими пусковыми токами
• Гибкое распределение контактов: 3 НО + 3 НЗ позволяют реализовать сложные схемы управления, включая реверс и блокировки
• Совместим с большинством стандартных реле времени, термореле и кнопочных постов

Ограничения применения

• Не предназначен для работы вне закрытых щитов - IP00 не обеспечивает защиту от пыли, влаги и случайного прикосновения
• Не следует использовать в средах с взрывоопасными газами, пылью или агрессивными химическими веществами
• Не подходит для постоянной работы при токе выше 25 А - возможен перегрев и сваривание контактов
• Не имеет встроенного теплового реле - для защиты двигателя необходимо использовать внешнее тепловое реле

Примеры использования

• Управление насосом в системе водоснабжения - включение/выключение по уровню воды
• Реверсивный пуск конвейера - два контактора ПМ12-025100 УХЛ4 В в паре с блокировками
• Автоматический ввод резерва (АВР): основной и резервный источник через три НО и три НЗ контакта
• Управление тепловой завесой - включение по сигналу датчика температуры

Практические советы

• Обязательно используйте внешний тепловой реле (например, РТЛ) для защиты двигателя от перегрузки - контакт ПМ12-025100 УХЛ4 В не содержит встроенной защиты
• Проверяйте затяжку винтов каждые 6 месяцев - ослабление вызывает нагрев и выход из строя
• При использовании в системах АВР убедитесь, что блокировки предотвращают одновременное включение обоих контакторов
• Выбирайте место установки с хорошей вентиляцией - даже при 25 А возможен нагрев корпуса при длительной работе
• Для контроля состояния контактов используйте визуальный индикатор положения или вспомогательные контакты
