Магнитный контактор YON DSC105 105A 55кВт AC3 3P кат.48В DC | DSC105-3C00D048 DKC ДКС

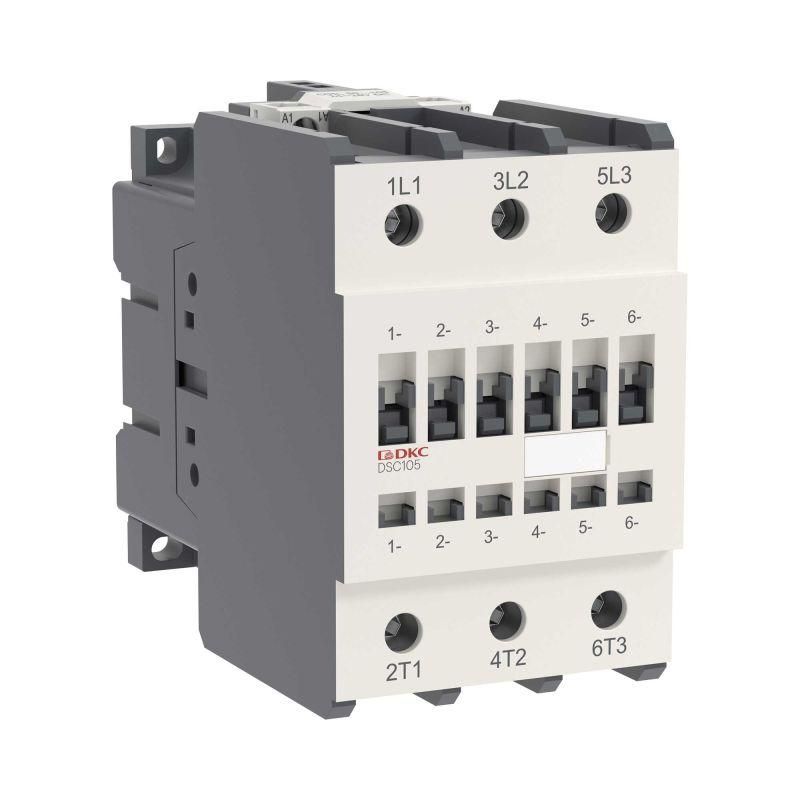

Магнитный контактор DKC DSC105-3C00D048 предназначен для дистанционного включения и отключения трёхфазных нагрузок до 55 кВт, особенно эффективен при работе с двигателями и другими индуктивными устройствами. Контактор выполнен в компактном корпусе, монтируется на DIN-рейку и управляется постоянным током 48 В.

Назначение и область применения

Магнитный контактор DKC DSC105-3C00D048 используется для автоматического управления трёхфазными асинхронными двигателями, частотными преобразователями, насосами, вентиляторами и другим оборудованием с высокими пусковыми токами. Применяется в промышленных системах, объектах ЖКХ, лифтах, системах водоснабжения и в качестве устройства аварийного резервирования (АВР) для переключения между источниками питания. Подходит для условий, где требуется надёжная коммутация при длительной эксплуатации.

Технические характеристики

• Номинальный ток: 105 А (AC3 - для управления асинхронными двигателями)
• Номинальная мощность: 55 кВт при напряжении 380–415 В
• Напряжение управления: 48 В постоянного тока (DC)
• Число главных контактов: 3 (триполюсный)
• Тип подключения силовой цепи: кабельные зажимы (винтовые клеммы)
• Способ монтажа: установка на DIN-рейку 35 мм
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Исполнение: стационарное - предназначено для закрепления в распределительных щитах

Совместимость и монтаж

Контактор DKC DSC105-3C00D048 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для подключения силовых проводов используются винтовые клеммы - рекомендуется использовать медные многожильные или одножильные кабели сечением до 35 мм2. Управление осуществляется через катушку 48 В DC; необходимо обеспечить правильную полярность подключения управляющих проводов. Монтаж допускается в вертикальном положении +-15°. Не требует дополнительных креплений - фиксируется защёлкой на рейке.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 и имеет сертификат ГСИ. Серия YON DSC прошла испытания на механическую износостойкость и термическую устойчивость при частых включениях. Наличие ГСИ гарантирует соответствие российским нормам безопасности для промышленного оборудования.

Преимущества

• Высокая коммутационная способность - выдерживает до 10 млн операций при номинальной нагрузке
• Управление постоянным током 48 В - безопаснее переменного, меньше помех, совместимо с PLC и контроллерами
• Компактный размер - экономия места в шкафах
• Надёжные клеммы - предотвращают ослабление соединений при вибрации
• Серия YON DSC - проверенная временем конструкция, используемая в тысячах промышленных объектов

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - степень защиты IP20 исключает использование вне герметичных шкафов
• Запрещена эксплуатация при температуре ниже -25C и выше +60C
• Не рассчитан на работу с емкостными или резистивными нагрузками свыше 105 А - возможна сваривание контактов
• Не подходит для частотного регулирования - управляет только включением/выключением, не изменяет скорость
• Необходимо соблюдать полярность при подключении катушки 48 В DC - неверная полярность снижает срок службы

Примеры использования

• Управление насосом водоснабжения 45 кВт в многоэтажном доме
• Переключение основного и резервного питания в системе АВР
• Включение вентиляционного агрегата на крыше торгового центра
• Автоматическое управление лифтовым приводом через ПЛК с выходом 48 В DC
• Коммутирование частотника с двигателем 55 кВт в производственной линии

Практические советы

• Выбирая контактор DKC DSC105-3C00D048, убедитесь, что ваша система управления выдаёт именно 48 В постоянного тока - нельзя заменить на переменный без модификации схемы
• Для долгой жизни контактов используйте внешние RC-цепочки или варисторы при коммутации сильно индуктивных нагрузок
• Проверьте сечение кабеля перед подключением - недостаточное сечение вызывает нагрев и повреждение клемм
• При сборке шкафа оставьте минимум 50 мм свободного пространства вокруг контактора для теплоотвода
• Регулярно осматривайте контактную группу - при появлении следов подгорания или задиров замените контактор даже при сохранении работоспособности
